mahr径向跳动量具MarStand 818 P非常适合不带中心孔的零件

mahr径向跳动量具MarStand 818 P

概述

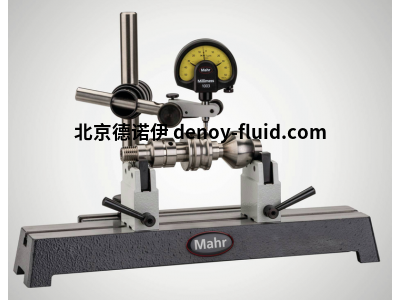

带 V 型支架的中央工作台 MarStand 818 P

结构尺寸（长 x 宽）mm： 500 x 110 mm

V 型支架高度： 70 mm

产品信息

测量台：

支撑面的平整度符合 DIN 876/1

带有两个 T 型槽，用于固定 V 型支撑以及立柱和支撑组件

柱和支撑组件 818 XNB：

装有接头的支撑臂

带显示装置的支架，轴直径为 8 mm，可进行微调

中心支持：

两个V型支架都是可调节的

技术数据

允许高度差 0.05 毫米

允许的横向差 0.05 毫米

产品重量 9.5 千克

V型支架高度 70 毫米

结构尺寸 （长 x 宽） mm 约500 x 110

安装孔 8H7

T型槽宽度 10H7

我们产品的各种应用

快速简便的V型块径向跳动测试

非常适合不带中心孔的零件

在此测试过程中，参考轴由实际轴承点的圆柱度（圆周表面）形成，例如在传动轴处。

圆柱面可能的圆度偏差包含在根据 V 角的径向跳动测量结果中。

因此，该测试比在尖上之间测量更实用。

坚固的设计 - 精确的结果

径向跳动量具是在接近生产的环境中检测轴上的位置和形状错误的简单方法。由于型号多样，

坚固耐用的 MarStand 径向跳动量具为各种工件要求和精确测量结果奠定了基础。
