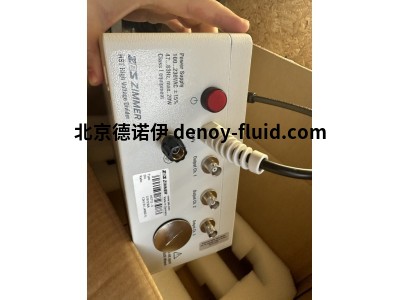

ZES ZIMMER电压传感器HST12-3非常适合中压逆变器、高压放电灯

ZES ZIMMER电压传感器HST12-3分频比 4000

精密高压分压器

3通道，最大 16.8kVeff，分频比 4000，宽 x 高 x 深 400x230x110 mm。

非常适合中压逆变器、高压放电灯的宽带功率测量。

特点

• 精确测量高达 20 kV 的峰值电压

• 频率范围 DC 至 300 kHz

• 相位误差可忽略不计

• 提供单相、两相和三相版本

• 浮动电压差分测量

用于精密功率计的精密高压分压器

HST系列宽带精密高压分压器扩展了ZES ZIMMER精密功率计LMG的电压测量范围，适用于1000V以上的标称电压。

高压输入配有 2m 引线，这些引线连接到对地测量的电压。开放的引线可以由客户完成。HST3（或HST6/9/12）

以非常高的精度将直流、交流或任何失真电压除以系数1000（或2000/3000/4000）。

分压电压可在缓冲的低阻抗BNC输出端使用。为避免噪声干扰，建议使用屏蔽电缆连接到 LMG 的测量输入端。

HST 可以作为单通道、双通道或三通道版本提供，以匹配特定的测量任务。

适用场景

单通道 HSTx-1 用于单通道端系统（例如超声波应用）。对于浮动（差）电压测量（例如放电灯、等离子体应用），

两相 HSTx-2 最合适。两个测量点之间的差值可以测量为通道输出信号之间的差值。

三通道HSTx-3的典型应用领域是变频器馈电的中压驱动器和电压谐波。高压分压器不适合在电网上测量！

安全

为保证安全测量，您必须将外壳的保护接地端子与适当的接地点连接。在这里，您必须确保接地导体具有足够的横截面，

具体取决于应用可能发生的短路电流。电源的现有保护接地连接没有为此而定型。严格遵守相应的安全说明！

我们建议使用用于电压互感器保护的高压保险丝和避雷器。高压分压器不适合在电网上测量，如雷击、开关操作等。

事故可能会诱发高瞬态过电压，明显高于 ZES ZIMMER 规定的允许值，因此存在人员和设备的安全风险。





技术参数

通道数 3

订购类型 HST12-3

满刻度最大正弦三隅角电压 14kV

最大输入电压 16.8 kV

满刻度最大峰值电压 20 kV

输入阻抗 40MΩ||20 pF

比率 1/4000

产出负担 最小1 kQ;最大1 nF

最大电压 16.8 kV

最大周期峰值电压 20kV

最大瞬态电压 10.2kV

非重复最大峰值电压 30.2kV

测量输入 每个通道一条固定的高压导线 (长 2 米) ，开口导线由客户完成、接地插孔作为共同参考点

信号输出 每个通道一个 BNC 插口

尺寸(长x宽x高) 400mm x 230mm x 110mm

安装尺寸 (长x 宽x高) 590mm x 230mm x 110mm

重量  7.2kg

版本

HST3-1：1 通道，最大 4.2kVeff，分频比 1000，宽x高x深 330x230x110 mm

HST3-2：2 通道，最大 4.2kVeff，分频比 1000，宽x高x深 330x230x110 mm

HST3-3：3 通道，最大 4.2kVeff，分频比 1000，宽 x 高 x 深 330x230x110 mm

HST6-1：1 通道，最大 8.4kVeff，分频比 2000，宽 x 高 x 深 330x230x110 mm

HST6-2：2 通道，最大 8.4kVeff，分频比 2000，宽x高x深 330x230x110 mm

HST6-3：3 通道，最大 8.4kVeff，分频比 2000，宽 x 高 x 深 330x230x110 mm

HST9-1：1 通道，最大 12.6kVeff，分频比 3000，宽 x 高 x 深 400x230x110 mm

HST9-2：2 通道，最大 12.6kVeff，分频比 3000，宽 x 高 x 深 400x230x110 mm

HST9-3：3 通道，最大 12.6kVeff，分频比 3000，宽 x 高 x 深 400x230x110 mm

HST12-1：1 通道，最大 16.8kVeff，分频比 4000，宽x高x深 400x230x110 mm

HST12-2：2 通道，最大 16.8kVeff，分频比 4000，宽 x 高 x 深 400x230x110 mm

HST12-3：3 通道，最大 16.8kVeff，分频比 4000，宽 x 高 x 深 400x230x110 mm
