HG磁性表座108420用于各类机床的检测工具

HG磁性表座108420用于各类机床的检测工具

HG公司简介

40 多年来，生产高质量的支架系统和穿线附件一直是 "Hörger & Gässler "公司的两大主要任务之一。

创新和质量是我们生产自己的产品以及为客户生产各种部件的工艺链的核心。

Hörger & Gässler "公司广泛的垂直生产范围使其能够在内部生产中实现各种加工工艺。

这意味着可以按照客户的要求生产产品。

磁性表座

磁性表座也称万向表座是机器制造业用途最多，广泛适用于各类机床,也是不可少的检测工具之一，

同时还应用于各种科研机构及高等院校的科学研究中，

测量精度.它里面是一个圆柱体，在其中间放置一条条形的长久磁铁或恒磁磁铁，外面底座位置是一块软磁材料·

（软磁材料是指在较弱的磁场下，易磁化也易退磁的一种铁氧体材料）。

使用原理

通过转动手柄，来转动里面的磁铁。当磁铁的两极（N或S）呈上下方向时，也就是磁铁的N或S极正对软磁材料底座时,

就被磁化了，这个方向上具有强磁，

所以能够用于吸住钢铁表面。而当磁铁的两极处于水平方向时，及NS的正中间正对软磁材料底座时(长条形磁铁的正

中间只有极小的磁性，可以不计)不会被磁化，

所以此时底座上几乎没有磁力，就可以很容易地从钢铁表面取下来了。

这个磁性表座利用了两个特性:

1.软磁性材料的磁化和退磁快的特性;

2.条形长久磁铁或恒磁磁铁的中间磁场极弱而两端磁场强的特性.

特点

1.万向支臂,可固定任何角度,使用方便迅速,磁性底座有2--160KG的吸力.

2.夹表处带微调装置,可任意调节方向定位.

3.除可夹持普通百分表,杠杆表外,还可对带燕尾槽的杠杆百分表夹持.

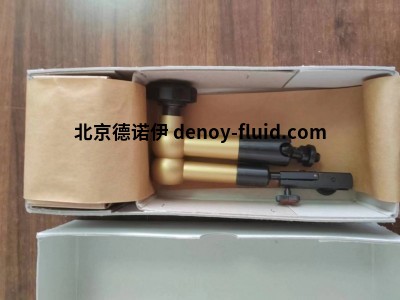

HG 液压测量台尺寸220技术数据

液压测量支架大小220(工作半径220mm)

锁模力产生：液压

物料：阳极氧化铝抛光易切削钢，塑料星形旋钮

球关节臂：M6内螺纹

球关节脚：M8内螺纹

保持力：7KG

保持电源安全相关应用：5KG

L1：88mm

L2：132mm

半径：220 mm

标准磁铁（LxWxH）60x50x55 mm

粘合力标准磁铁：800 N可切换

测量台：直径8mm H7和燕尾

Hörger & Gässler磁性表座现货型号：

104318

104319

104335

105251

105302

105312

105553

105559

106306

106330

107130

108096

108420
