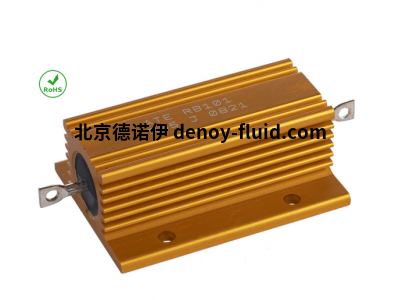

ATE电阻器RB25 /1 1K0 J带铝制散热器
RB 系列电阻器
RB 系列电阻器（从 10W 到 250W），带铝制散热器，在相同的功率下，在减小尺寸的情况下，工作温度可降低 1/3 - 1/4。
特征
具有高导热性能的散热器。
散热器外形设计可最大限度地散热、 自然通风和强制通风。
表面处理确保出色的抗冲击和 外部化学介质。
热固性树脂制成，热导率高，变形小，适用于 耐高温。
绕组间距均匀，最大限度地覆盖整个支架 以实现高耗散系数。
接地支架可实现大程度的绕组均匀性。
散热器顶部有标记，便于组装后识别。
通过电点焊实现所有连接。
电气规格
- 欧姆值：E24 系列。
- 公差：标准 5%。可根据要求提供高达 1% 的公差。
- 温度系数：±30 ppm R > 20 Ω；±50 ppm 1 Ω< R < 20 Ω；±100 ppm 0.1 Ω < R < 1 Ω
- 介电强度：RB10 型为 1500 Vac；RB25 和 RB50 型为 2500 Vac；3500 Vac（RB75、RB101 和 RB150 型）；
4500 Vac（RB100 和 RB250 型）
- 绝缘电阻：最小 10000 MΩ；湿度测试后为 1000 MΩ。
- 过载：5 秒钟，5 倍额定功率。
- 无感：通过 Ayrton-Perry 方法实现无感绕组。
机械规格
- 端子应力：拉动时为 6 千克；扭转时 RB100 为 3 牛米，RB250 为 4 牛米。
- 焊接性：根据 MIL-STD-202 方法 208，当电阻器的功率接近额定功率时，必须使用高温锡。
材料
- 支架：硬质合金或研磨氧化铝。
- 电阻元件：温度系数确定的铜镍或镍铬合金。
- 封装：不锈钢。
- 封装剂：高温热固性环氧树脂（模制）。
-消散器：阳极氧化铝。
- 端子：RB10 至 RB150 采用铜焊。不锈钢端子（RB100 和 RB250）。
RB系列订单示例：RB25 /1 1K0 5%
RB25：电阻器类型
1：端子类型 （/1= 标准）
1K0：欧姆值
5%：公差
ATE电阻器RB25 /1 1K0 J带铝制散热器
