带多头扫描的角度测量编码器

AMO – 具有多头扫描功能的角度测量编码器允许使用圆轴和旋转轴，使绝对精度低至几角秒。

消除了偏心安装对测量法兰定位精度的影响，与单编码器头测量编码器相比，测量编码器的系统精度至少提高了两倍。

测量系统有两种类型：

MHS – 多头解决方案

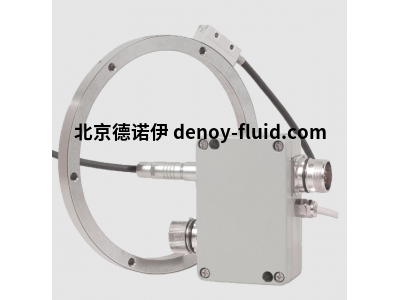

MHS – 角度测量编码器由一个测量法兰或环形栅尺、2 个编码器头和信号处理电子元件单元组成。

双头设计消除了轴因轴上的外部侧向力而旋转时的动态运动偏心效应，并将系统精度提高了 2 倍。

多头扫描的描述

具有多头扫描功能的 AMO 角度测量系统为转台和旋转轴提供几角秒的绝对精度。

将消除偏心率的影响，与单头测量系统相比，系统精度可以提高 4 倍。

可能的错误来源

通常应该注意的是，角度测量系统的每个偏心安装都会导致测量位置误差，这与是否有整体轴承无关。

在旋转轴上可能的误差源的详细视图中，会遇到以下错误：

a） 系统地、每转可重复的误差

■ 测量法兰相对于旋转轴的偏心率 ■ 测量刻度的光栅误差 ■ 轴承的跳动误差

b） 巧合错误

■ 轴承的反冲■ 负载敏感变形

由于上述系统性错误在实践中是无法避免的，因此我们提出了两种经济补偿的可能性：

■ MHS – 多头解决方案 ■ CHS – 校准头解决方案





MHS 1010设计参数

MHS系列- 用于增量式角度编码器的双头扫描-光栅周期 500μm 或 1000μm。

格栅周期  1000µm

接口 1Vpp TTL

每个光栅周期的位置误差  ± 0,3µm

信号周期插值  0.5 微米或 0.1 微米 500 或 2500

信号周期 划分因子  31.25 微米或 20 微米 32 或 50

最大输出频率  400KHz

电气连接  面板，带 M23 接头 12 针公头

扫描头上的电缆长度  0,50m - 6,00m

电源 直流 24V（9V 至 36V）

功耗 ≤ 6W

典型电流消耗 ≤ 24V 时为 250mA

振动  < 200m/s² 用于 55 - 2000 Hz

休克 < 2000 m/s2 持续 6ms

工作温度 -10°C 至 85°C

储存温度  -20°C 至 85°C

保护 扫描头：IP67 评估电子元件：IP66

重量 扫描头：10g 评估电子元件：260g

订购代码MHS1010HA.08..32-12/12-1440-01,50-27S12 UJ

系列 MHS

扫描 （10）外面

格栅周期（10）  1000µm

接口（08）

参考零位（RI）矩形脉冲连接 （360° el） / 用于 1Vpp

插值/除法因子（32）32 倍

扫描头的设计（12）小型化、可插拔 M12

行数（1440）

扫描头的电缆长度（01,50）1.5m
