settima螺杆泵GR40 SMT16B 150L AC28(B5) RF1用于空间受限的应用

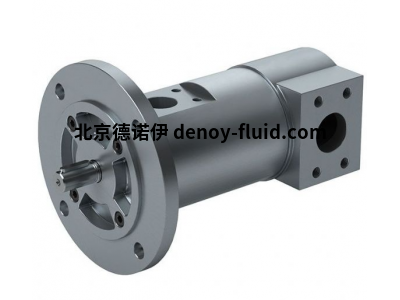

settima螺杆泵GR40 SMT16B 150L AC28(B5)

SMT16B

干式和潜水式螺杆泵，适用于高达 40 bar 的低压、无噪音应用。

SMT16B 是三台用于低压（高达 40 bar）工业用途的螺杆泵。SMT16B 泵是可靠且无噪音的解决方案，

适用于需要长寿命和非常平稳流体流动的工业应用。SMT16B 泵是组装在泵体内的注油泵。泵体和螺钉的设计避免

了任何轴向载荷。

功能压力在主螺杆的平衡活塞和周围主体之间产生了一些公差。这产生了螺钉的平衡流体动力，同时润滑和冷却密封部件。

移动侧向螺钉所需的扭矩由泵送的流体通过液压方式传递。这意味着螺钉在旋转时不会发生机械磨损。

螺钉制造的先进设计和高精度确保了非常低的声发射和脉动水平。三个螺钉的几何形状和高精度加工形成了密封腔。

在螺钉旋转过程中，主螺钉会形成一个空腔，用于容纳流体，并在从入口到出口的轴向上平稳地驱动流体。

SMT 16B 泵可能具有内部或外部安全泄压阀。与 SMT 泵相比，SMT16B 的螺钉更短，适用于空间受限的应用。

操作

SETTIMA 的螺杆泵是采用轴流设计的容积式旋转泵。只有三个活动部件。动力转子是延伸到外壳外部的驱动部件。

惰轮螺钉实际上充当密封部件，并通过泵送的流体进行液压转动。驱动螺杆和惰轮螺杆之间只有一个滚动动作。

滚动动作消除了噪音和振动。

用途

SETTIMA 螺杆泵与外部或浸入式电机耦合在一起，运行安静，无脉动。用于各种液压应用和系统。

市场

能源与电力，石油和天然气，注塑，印刷机，采矿，机床，压缩机和旋转设备，海产。

GR40 SMT16B 150L AC28(B5) RF1订购号

泵类型（GR40 ）

干式或潜水式（SMT16B ）干式 / 外部，连续压力40bar，峰值压力50bar。

标称流量（150L ）

空心轴型 /法兰类型 （AC 28 B5）

内部安全阀不可调节（RF1） 5 bar

SETTIMA螺杆泵常用型号：

GR70 SMT16B 800L

GR45 SMT16B 210L A

GR90S SMT16B 1.700L RF2 A HA

GR55 SMT16B 380L RF2 A HA

GR25 SMT16B 30L AC19 B5

settima螺杆泵GR40 SMT16B 150L AC28(B5)
