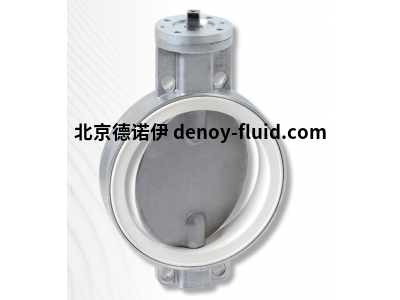

110 系列蝶阀是一种紧密关闭的中间法兰挡板，用于符合 DIN EN 1092 标准的法兰。保证绝对密封性，符合 DIN EN 12266 泄漏率 A。

外壳是一体式的，密封套有两种型号，可互换和长久硫化。蝶阀适用于固体和液体以及气体介质，温度范围为 -40 至 +200 °C。

对于温度高于 200 °C 的热气体，该系列可用作金属密封版本的节流阀。

特性

-免维护设计，无需后续润滑。

-具有高自承载能力的外壳。

-中心安装、流量优化的百叶盘，带有特殊的轴连接，确保在两个流动方向上的绝对密封性。

-可更换密封件。

-带有横向突出部分的垫圈和额外的密封条可确保法兰之间的密封，而无需额外的法兰垫圈。

-经济高效的设计。

-轴端和阀头设计用于构建各种驱动选项，接口符合 DIN/ISO 5211 标准。

-提供防爆型，用于 0/20 区，包括型式检验。

-通常有库存，最高可达 DN 400 不锈钢外壳。

设计

蝶阀作为基本元件，带有自由轴端，用于根据 DIN 或 ANSI 在法兰之间夹紧。

公称宽度范围：DN 50 - DN 600 ，工作温度：- 40°C 至 + 200°C ，压差：高达 10 bar ，套筒：可更换或固定硫化。

结构

1.外壳

2.翻板盘

3.套筒

4.轴

5.挡圈

6.0形圈

7.中间法兰/灯笼

8.水龙头

9.密封圈

9a.0形圈

10.插头螺钉

10a.端板

使用案例

我们的紧密关闭式中间法兰挡板 DKZ 110 适用于固体、液体和气体介质。它可以在螺旋钻、筒仓出口和储罐下使用。

DKZ 110 还用作动物饲料的拖曳翻盖。
