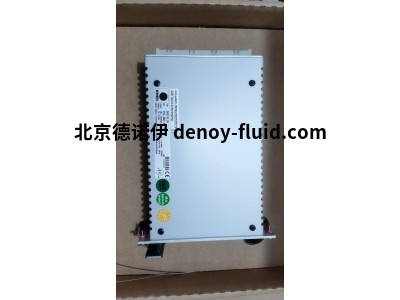

kniel开关电源CAD 15.1,6货号173-002-02双输出端

kniel开关电源CAD 15.1,6货号173-002-02



低辐射电源，外壳形状为盒式，适用于 19 英寸系统，2 个输出端，输出功率 48W。





CAD 15.1,6订货信息

订货号173-002-02

拓扑结构：开关模式

输入 115/230 伏交流

2 个输出： 输出 1= 15.00 V; 1.60 A

输出 2= 15.00 伏；1.60 安

输出功率： 48 W

测量值 3 U；8 HP

安装：用于 19 英寸系统

重量：约 0.80 千克

海关税号：85043121





技术数据

额定运行约 15 分钟后的保证值，在设备输出端测量。

输出O1; O2数据

输出电压 [Vdc]  15;  15

设置范围 (±) [V] 1;  1

额定输出电流  [A] 1.6;   1.6

电流限制 [A] 1.9;   1.9

特性  V-I

功能  共振

效率 [%] ≥80



电压偏差随负载变化 0... 100%（静态） [mV] ≤ 20 ;   ≤ 20

电压偏差输入电压变化 [mV] ≤ 10 ;  ≤ 10

残余纹波 (100Hz) [mVpp] < 2  ; < 2

工作频率纹波（50-190kHz） [mVpp] < 4 ;   < 4

叠加开关尖峰 [mVpp] < 4 ;   < 4

动态控制偏差 ∆Ia = 65...100% [mV] ≤ 80;   ≤ 80

控制时间 ∆Ia = 65...100%  [µs] ≤ 250 ;  ≤ 250

启动延迟 [ms] ≤ 800

过压保护输出出厂设置 [V]   通过 TVS 二极管限制电压

跳闸后的残余电压 [V]  0

传感器电缆 [V]  最大 0.25 (负载引线补偿）每条负载引线

过载保护 连续防短路

温度系数 [ppm/K]  200





输入数据

输入电压标称范围 [Vac] 100…115 ；205…230

工作范围（自动切换） [Vac]  ±10% ≈ 90…127 ；±10% ≈ 185…253

频率（根据要求可达 440 赫兹） [Hz] 50…400 ±10% ≈ 45-440 ；50…400 ±10% ≈ 45-440

输入电压故障时缓冲时间 [ms] ≥25

最大输入电流（额定范围内） [A]  1.2;    0.6





其他数据

设备保险丝（初级，内部）[A]  T 1.6

工作温度范围(距侧壁 5 毫米处测量） [ºC] - 25... 0... + 50

外壳/冷却器最高允许温度 [ºC] +70

存储温度范围 [ºC] - 40... + 85

重量[kg]  0.8
