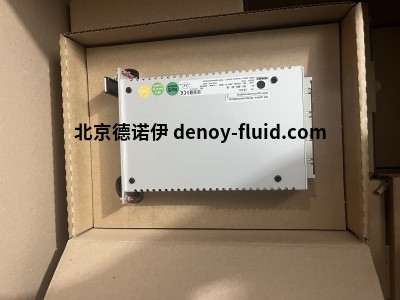

kniel开关电源CAA 3,3.4货号171-024-02输出3.30伏4.00 安

kniel开关电源CAA 3,3.4货号171-024-02



低辐射电源，外壳形状为盒式，适用于 19 英寸系统，1 路输出，输出功率 13W。





CAA 3,3.4订货信息

订货号 171-024-02

输入 115/230 伏交流

输出 3.30 伏；4.00 安

输出功率： 13 W

测量值 3 U；4 HP

安装：用于 19 英寸系统

重量：约 0.30 千克

海关税号：85043121





技术数据

额定运行约 15 分钟后的保证值，在设备输出端测量。

输出O1数据

输出电压 [Vdc]  3.3

设置范围 (±) [V] 0.3

额定输出电流  [A] 4

电流限制 [A] 4.5

特性  V-I

功能 共振

效率 [%] ≥69





电压偏差随负载变化 0... 100%（静态） [mV] ≤ 10

电压偏差输入电压变化 [mV] ≤ 5

残余纹波 (100Hz) [mVpp] ≤ 2

工作频率纹波 ((50-190kHz) [mVpp] ≤4

叠加开关尖峰 [mVpp] ≤ 4

动态控制偏差 ∆Ia = 65...100% [mV] ≤ 150

控制时间 ∆Ia = 65...100%  [µs] ≤ 400



启动延迟 [ms] ≤ 500

过压保护输出出厂设置（额定 +0.5V）[V]  4.8

跳闸后的残余电压 [V]  0

感应引线操作(负载引线补偿） [V]  最大0.25每条负载引线

功率因数符合 EN/IEC 61000-3-2 标准 ≥ 0.95

过载保护  连续短路保护

温度系数 [ppm/K]  200





输入数据

输入电压标称范围 [Vac] 100…115 ；205…230

工作范围（自动切换） [Vac]  ±10% ≈ 90…127 ；±10% ≈ 185…253

频率（根据要求可达 440 赫兹） [Hz] 50…400 ±10% ≈ 45-440； 50…400 ±10% ≈ 45-440

输入电压故障时缓冲时间 [ms] ≥50

最大输入电流（额定范围内） [A]  0.6； 0.3





其他数据

设备保险丝 [A] T 1

工作温度范围(距侧壁 5 毫米处测量） [ºC] -25…0…+50

外壳/冷却器最高允许温度 [ºC] +70

存储温度范围 [ºC] -40…+85

重量[kg] 0.3
