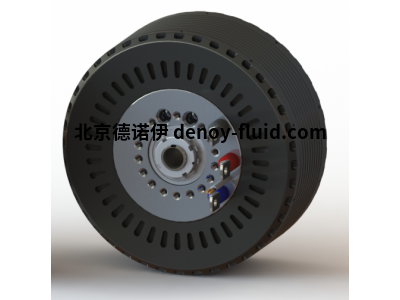

EMRAX 228 MV LC永磁同步电动机可堆叠

EMRAX 228 MV LC永磁同步电动机可堆叠



EMRAX 228 是一款紧凑型轴向磁通永磁同步电动机，具有高功率/扭矩密度。它提供中等范围的性能，非常适合需要小封装中高功率输出的应用。





EMRAX 优势

在最短的时间内定制

高功率密度

（高达 10 kW/kg）

同类最佳效率（高达 98%）

紧凑耐用的设计

堆叠选项

认证





机械数据

类型： 轴向磁通电机/发电机

外壳直径： 228 毫米

轴向长度： 86 毫米

干物质： 12.9 千克（交流）/ 13.2 千克（CC）/ 13.5 千克（LC）

定子冷却： 空气 （IP21） / 组合式 （IP21） / 液体 （IP66）

安装： 正面：6 个 M8 螺纹孔

背面：6 个 M8 螺纹孔





电气数据

最大电池电压： 830 （高压） / 630 （中压） / 250 （低压） 直流电

峰值功率（6500 RPM 时）： 124 千瓦

持续功率*： 最高 75 kW

峰值扭矩： 220 牛米

连续扭矩*： 高达 130 Nm

效率： 92-98%



EMRAX 228 MV LC技术参数

防护等级  IP66

冷却规格   最小 6 l/min，最高 50°C

最高电机温度 [°C] 120

电机连接类型  UVW 或 2x UVW

峰值功率所需的电压 [VDC ] 630

电机峰值效率 [%]  96%

峰值功率 S2 2min [kW]  124 kW

连续功率 S1 （kW） 64

峰值扭矩 [Nm] 220

连续扭矩 [Nm] 112

限制速度[RPM]  6500

空载时KV常数[rpm/VDC]  15,53

额定负载时KV 常数 [rpm/VDC]  12,05

峰值负载时的 KV 常数 [rpm/VDC]  8,68

KT 常数 [Nm/A]  0,61

电机峰值电流 [A] 360

连续电机电流[A] 180

25℃时的内部相电阻[mΩ]  7,06

单相感应 [μH]  96,5

感应电压 [V/RPM] 0,04793

轴向磁通[Vs] 0,03737

定子绕组上的温度传感器 KTY 81/210

极对数  10

绕组配置  星形

转子惯量[kg*m2] 0,02521

轴承配置  6206 | 3206

重量[kg] 13,5
