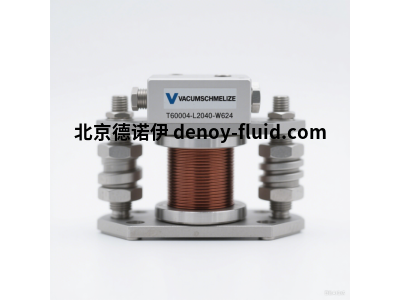

VACUMSCHMELZE 电磁铁 T60004-L2040-W624：精密动力核心，解锁高效磁力驱动

在工业自动化、精密仪器、医疗设备及众多需要可靠、可控直线运动的应用领域，电磁铁作为将电能转化为精准直线机械力的核心执行元件，其性能至关重要。德国VACUUMSCHMELZE GmbH & Co. KG (VAC) 作为全球的先进磁性材料及器件制造商，其标准电磁铁系列以工程设计、严格的品质控制和优异的磁性能。今天，我们将深入解析其代表性型号 T60004-L2040-W624，全面剖析其关键

马世宇 QQ： 2850590587   手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

型号解码：结构特征的密码

·         T60004: 此部分通常标识铁芯/磁路系统的具体尺寸和设计型号。它定义了电磁铁的核心磁极形状、尺寸以及磁路结构，直接决定了磁场的分布效率和终的出力特性。

·         L2040: 明确指示线圈部分的长度为 20.40 mm。线圈长度是影响线圈匝数、电阻、电感以及终功耗和发热的重要参数。

·         W624: 此代码通常导线规格 (线径/绝缘类型) 和/或 绕线方式。这决定了线圈的直流电阻、大允许电流、热特性以及整体功率处理能力。

核心功能参数与技术特性

1.      出力 (Force) 性能：

o    高功率密度： VAC T60004-L2040-W624 的核心优势在于其优化的磁路设计（T60004）与高效的线圈（L2040-W624）相结合，实现了的功率密度。这意味着在相对紧凑的体积内，它能产生显著的电磁吸力。

o    典型吸力范围： 具体数值需查阅 VAC 数据手册 (Datasheet)，但根据其尺寸等级和 VAC 类似产品性能推断，在额定电压/电流下，其大吸力通常在 数十牛顿 (N) 到一两百牛顿 (N) 的量级（例如，可能在 50N - 150N 或更高范围，具体取决于工作气隙和激励水平）。这对于推动阀门、执行机械锁扣、驱动精密机构等应用提供了充足的动力。

o    出力-行程特性： 电磁铁的出力随工作气隙（电枢与铁芯间的距离）增大而急剧减小。T60004-L2040-W624 的设计旨在在较小的额定工作气隙（通常可能在 1mm - 3mm 左右，具体需查手册）下提供其标称的大吸力。了解其 Force-Stroke 曲线对于应用设计至关重要。

2.      精确的电气控制特性：

o    额定电压 (Rated Voltage - Vn)： T60004-L2040-W624 通常设计为 直流 (DC) 驱动。其额定电压是一个关键参数，常见的有 12V DC, 24V DC, 48V DC 等。选择需与系统电源匹配。

o    线圈电阻 (Coil Resistance - R)： 由线圈长度 (L2040) 和线规/绕法 (W624) 决定。这是一个固定值（在冷态下测量），典型值可能在 几欧姆到几十欧姆 范围（例如 10Ω - 50Ω）。电阻值直接影响工作电流和功耗。

o    额定电流 (Rated Current - In)： 在额定电压下，根据欧姆定律 (In = Vn / R) 计算得出。这是保证电磁铁在连续工作制下温升不超过允许值的安全工作电流。

o    功耗 (Power Consumption - P)： 在额定电压/电流下工作时的功率消耗，P = Vn * In = (Vn²) / R。高效率设计有助于降低能耗和发热。

o    电感 (Inductance - L)： 线圈的电感特性影响电流上升和下降时间，即电磁铁的响应速度。电感值通常随电枢位置（气隙）变化。较小的电感有利于快速动作。

3.      可靠的机械与热特性：

o    行程 (Stroke)： 指电枢（可动铁芯）从释放位置到吸合位置的大移动距离。T60004-L2040-W624 的额定行程通常在 1mm 至 5mm 范围内（更可能集中在 1-3mm）。实际工作行程通常小于大行程以达到佳出力。

o    动作时间 (Response Time)： 包括吸合时间（通电到电枢吸合）和释放时间（断电到电枢释放）。这取决于电压、负载、线圈电感和反力弹簧（如有）。VAC 电磁铁以响应迅速、动作可靠著称，吸合时间常在几毫秒到几十毫秒量级。

o    工作制 (Duty Cycle)： 指电磁铁允许的通电时间占一个工作周期的比例（如 100% ED - 连续工作， 25% ED - 每周期多通电25%时间）。这由线圈散热能力决定。L2040-W624 的设计保证了在额定工况下具有良好的热稳定性，允许特定的持续或间歇工作模式。

o    绝缘等级 (Insulation Class)： 线圈绝缘系统耐温能力的标准（如 B 级(130°C), F 级(155°C)）。这关系到电磁铁的高允许工作温度。

o    防护等级 (IP Rating)： 标准型号可能默认为较低防护（如 IP00），但通常可根据需求提供更高防护（如 IP54, IP65）的版本，以适应不同环境（防尘、防水）。

o    预期寿命： VAC 电磁铁在额定条件下通常具有的机械和电气寿命（数百万次甚至上千万次操作），尤其适用于需要频繁动作的场合。

4.      坚固的物理特性：

o    外壳与结构： 通常采用坚固的金属外壳（如钢或耐腐蚀涂层），内部包含精密绕制的线圈、优化的铁芯（由 VAC 高性能软磁材料如 VITROVAC® 或 VACODUR® 制成）和可动电枢。结构紧凑，刚性好。

o    安装方式： 提供标准化的安装孔或法兰（具体取决于 T60004 的磁路设计），便于集成到系统中。

o    工作温度范围： 宽泛的允许工作温度范围（例如 -20°C 到 +100°C 或更高，取决于绝缘等级），确保在苛刻环境下稳定运行。

核心优势总结

·         高可靠性 & 长寿命： VAC 的工艺、严格质检和优质材料确保产品持久耐用。

·         精准出力与控制： 优化的磁路和线圈设计提供精确、可重复的电磁力，响应迅速。

·         能效： 高效率设计降低能耗和运行成本，减轻散热负担。

·         紧凑型设计： 在有限空间内实现强大的功能，节省设备空间。

·         全球标准与品质保证： VAC 品牌代表了德国工业的高标准和全球认可的品质。

典型应用领域

VAC T60004-L2040-W624 凭借其优异的性能，广泛应用于需要可靠、快速、精准直线驱动或位置保持的场合：

1.      工业自动化： 阀门驱动（气动/液压阀）、机械锁扣/门闩、物料分拣挡板、精密夹具、继电器/接触器核心驱动部件。

2.      医疗技术： 分析仪器样品阀/切换阀、呼吸设备阀门、手术器械驱动、诊断设备精密运动控制。

3.      汽车工程： 燃油喷射系统（部分类型）、变速箱控制阀、主动悬架控制阀、各类电磁执行器。

4.      办公自动化： 打印机/复印机进纸机构、高精度分页器。

5.      家电与安防： 门锁、洗衣机/洗碗机进水阀、燃气控制阀。

6.      测试与测量设备： 需要精密力控制或快速切换的仪器。

选型与应用注意事项

1.      务必查阅数据手册： 本文所述参数为基于型号结构和 VAC 产品共性的典型分析。精确的力值、电阻、电感、行程、温度限制、尺寸图纸、安装方式等关键信息，必须参考 VAC 针对 T60004-L2040-W624 发布的新数据手册 (Datasheet)。

2.      明确需求： 清晰定义所需的大出力、工作行程、响应时间、电源电压、工作制（占空比）、环境条件（温度、湿度、污染物）、预期寿命、安装空间限制。

3.      考虑负载与动态： 电磁铁需要克服的负载力（包括弹簧力、摩擦力、惯性力）和运动特性直接影响其选型和工作表现。

4.      散热管理： 特别是在高占空比或高温环境下，确保电磁铁有良好的散热途径，避免过热损坏线圈绝缘。

5.      反电动势防护： 驱动电路中通常需要续流二极管或其它保护电路，以消除线圈断电时产生的反向电动势，保护驱动元件。

结论

VACUMSCHMELZE 电磁铁型号 T60004-L2040-W624 代表了精密电磁驱动技术的高水准。其精心的磁路设计（T60004）、优化的线圈规格（L2040-W624）以及 VAC 在磁性材料领域的深厚积淀，共同铸就了一款性能出色、稳定可靠且经久耐用的电磁执行元件。无论是追求高功率密度、快速响应，还是苛刻环境下的长寿命运行，该型号都能提供解决方案，成为众多设备和关键系统中“磁力引擎”。在为其应用选型时，深入理解其功能参数并严格参照技术资料，是确保系统性能与可靠性的关键一步。
