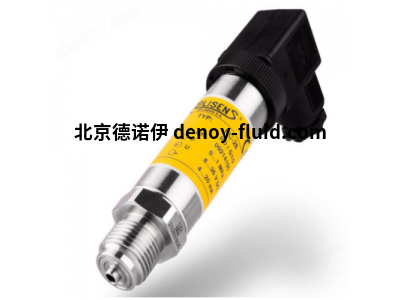

Aplisens PCE-28/-0.5 压力传感器：工业测量领域的坚固基石

在过程自动化、工业控制和水处理等关键领域，精准可靠的压力测量是系统稳定运行和安全保障的生命线。来自波兰仪表制造商 Aplisens 的 PCE-28/-0.5 压力传感器，正是为满足严苛工业环境需求而精心打造的一款高性能、高性价比的压力测量解决方案。它将测量精度、出色的环境适应性与简洁易用的设计融合，成为众多工程师和系统集成商信赖的选择。

核心设计理念：坚固耐用，性能可靠

马世宇 QQ： 2850590587   手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

PCE-28 系列的核心设计哲学围绕着工业级可靠性展开：

1.      全不锈钢结构： 传感器本体、过程连接（螺纹）以及核心的压力感应元件均采用高品质的 316L (1.4404/1.4435) 不锈钢制造。这赋予了其耐腐蚀性，能够从容应对水、蒸汽、油、多种气体以及弱腐蚀性介质。

2.      紧凑坚固： 一体化的结构设计简洁紧凑，机械强度高，有效抵抗振动和冲击，确保在恶劣工况下的长期稳定性。

3.      标准螺纹连接： 标配 G 1/2” B 外螺纹（或可根据需求选配其他螺纹如 G 1/4” B, NPT, 法兰等），安装便捷，与绝大多数工业管道和系统兼容。

4.      密封性： 关键密封部位采用氟橡胶 (FKM/Viton) 或其他可选材质（如 EPDM, NBR）的 O 型圈，提供可靠的密封保障，防止介质泄漏。

5.      电气防护： 提供标准的 IP65 防护等级（防尘、防低压水喷射），确保电子元件在工业环境中免受粉尘和水溅的侵害。通过附加密封措施，防护等级可进一步提升至 IP67。

核心功能与性能参数详解

PCE-28/-0.5 的核心价值在于其精确的压力测量能力。让我们深入解析其关键功能参数：

·         测量类型： 表压 (Gauge Pressure) - 测量相对于当地大气压的压力。这是工业中常用的压力测量方式。

·         测量范围： -0.5 ... 0 bar / -50 ... 0 kPa - 型号中的 “-0.5” 明确标识了其量程。这是一个负压（真空）至微正压的测量范围。

o    典型应用场景： 通风系统风压监测（负压区）、过滤器压差监测（负压侧）、罐体微真空度控制、燃烧器进气压力（可能为微负压）、实验室真空环境监控等。

·         过载压力： 1.5 x FS (Full Scale) - 在量程上限（0 bar）时，可承受至少 1.5 bar 的压力而不损坏（实际值可能更高，具体参考手册）。这提供了重要的安全余量。

·         爆破压力： ≥ 4 x FS - 通常远高于过载压力，指导致传感器物理破裂的压力极限（例如 ≥ 2 bar），为情况提供后防线。

·         精度（综合误差）： ≤ ±0.5% FS (Full Scale) - 这是衡量传感器整体测量准确度的核心指标。在标准条件下（23°C ±5°C），其大误差不超过满量程（0.5 bar）的 ±0.5%，即 ±0.0025 bar (±0.25 kPa)。对于常规工业应用，这是非常可靠的精度等级。更高精度的 PCE-28T 型号可达到 ≤ ±0.25% FS。

·         长期稳定性： ≤ ±0.2% FS / 年 - 指传感器在长期使用中输出信号漂移的程度，体现了其时间维度上的可靠性。该指标意味着年复一年都能保持可信的测量值。

·         温度影响：

o    零点温度漂移： ≤ ±0.03% FS / °C - 环境温度变化对零点输出的影响。

o    量程温度漂移： ≤ ±0.03% FS / °C - 环境温度变化对满量程输出的影响。

o    补偿范围： 通常为 -10°C 到 +80°C。在此范围内，温度影响被有效补偿，保证宽温域内的测量准确性。超出此范围精度会下降。

·         输出信号 (标配)：

o    4 ... 20 mA DC (两线制) - 工业标准模拟电流信号。其显著优势在于：

§ 抗干扰能力强： 电流信号在长距离传输（可达数百米）时不易受线路电阻和电磁干扰影响。

§ 断线检测： 0mA 通常表示线路故障（断线），4mA 对应量程下限（-0.5 bar），20mA 对应量程上限（0 bar）。

§ 与绝大多数 PLC/DCS/显示仪表兼容。

o    可选输出信号： 0...10V DC, 0.5...4.5V DC, 1...5V DC, 0...5V DC, 0...20mA 等（需在订购时）。

·         供电电压： 12.5 ... 30 V DC - 宽范围供电电压，兼容常见的 24V DC 工业电源系统，对电压波动不敏感。

·         介质温度范围： -25°C 到 +100°C - 传感器能直接接触的介质温度范围。对于更高温度，可选用带散热管或毛细管的型号。

·         环境温度范围： -40°C 到 +85°C - 传感器电子部件能正常工作的环境温度范围，适应严苛的工业现场环境。

·         响应时间： ≤ 1 ms - 对压力阶跃变化的响应速度极快（不包含阻尼），适合动态压力监测需求（可选电气阻尼功能平滑输出）。

·         电气连接： 通常通过 M12x1 连接器（4 针，A 编码）或直接电缆出线（如 PUR 电缆）。M12 连接器插拔方便，防护性好。

广泛的应用领域

凭借其可靠的负压至微正压测量能力、坚固的结构和工业标准的输出，PCE-28/-0.5 在众多领域大显身手：

1.      HVAC 暖通空调： 监测通风管道中的负压（如排风系统）、风机前后压差。

2.      水处理与供水： 监测水泵吸入口压力（可能为负压）、过滤器压差（负压侧）、液位测量（敞口罐采用负压传感器测液位上方的压力）。

3.      过程工业： 反应釜、储罐的微真空度控制，工艺过程中的负压监测。

4.      能源与燃烧控制： 锅炉/燃烧器的送风压力（可能为微负压）、燃气进气压力监测。

5.      环境监测： 气象站气压监测（通常需要绝对压传感器，但特定系统可能用到表压）、实验室真空设备。

6.      工业机械： 包装机械、印刷机械中的真空吸附系统压力控制。

7.      气动系统： 监测气动回路中特定点的压力状态（尤其是可能产生负压的回路部分）。

选型与安装要点

·         确认量程： “-0.5” 明确指量程下限为 -0.5 bar (约 -50 kPa)，上限为 0 bar。务必确认此量程符合您的应用需求。Aplisens 提供 PCE-28 系列覆盖从毫巴到几百 bar 的多种量程。

·         过程连接： 标配 G 1/2” B 螺纹。确认其与您的管道或设备接口匹配。若不匹配，需在订购时其他接口（如 G 1/4” B, NPT 1/2”）。

·         输出信号： 默认 4-20mA 两线制。如需电压输出或其他类型，必须订购时明确。

·         电气连接： 根据现场接线习惯和防护要求，选择 M12 连接器或电缆直出。

·         介质兼容性： 虽然 316L 不锈钢和 FKM 密封圈兼容性广泛，但接触强腐蚀性、高粘度或易结晶介质时，仍需确认材料适用性，必要时考虑膜片隔离等特殊设计。

·         安装：

o    通过螺纹将传感器牢固安装在测量点上。

o    确保测量介质不会凝结在传感器内部（测量气体时尤其注意），必要时可倾斜安装或采取伴热措施。

o    避免安装在强烈振动源或温度剧烈波动的位置。若无法避免，需考虑减震或隔热措施。

o    连接电缆时，注意极性（两线制 4-20mA：电源正接传感器正，传感器负接负载/PLC AI 正，PLC AI 负接电源负）。

o    确保电缆屏蔽层在控制系统侧良好单点接地，减少干扰。

总结

Aplisens PCE-28/-0.5 压力传感器是一款专为工业负压及微正压测量设计的坚固、可靠且高性价比的解决方案。其核心优势在于：

·         精准测量： ≤ ±0.5% FS 的精度和优异的长期稳定性，确保测量值值得信赖。

·         坚固耐用： 全不锈钢结构、IP65/IP67 防护、宽工作温度范围，无惧恶劣环境。

·         工业标准： 4-20mA 两线制输出、G 1/2” B 螺纹，无缝集成工业系统。

·         应用广泛： 特别适用于 HVAC、水处理、过程控制、真空监测等领域的负压测量需求。

无论是需要监控通风系统的负压状态，还是确保水处理中关键泵的吸入条件，或是控制工艺过程中的真空度，PCE-28/-0.5 都能以其稳健的性能和可靠的输出，成为您压力测量系统中值得信赖的关键一环。在追求过程效率、安全与可靠性的工业世界里，它无疑是工程师手中一枚精准而坚固的“压力听诊器”。
