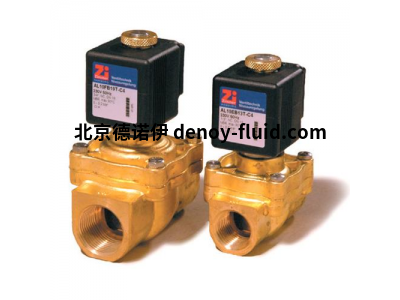

ZIMMER 电磁阀 AN04：精密的流体控制核心

马世宇 QQ： 2850590587   手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

ZIMMER 电磁阀 AN04：精密的流体控制核心

在工业自动化、机械制造、医疗设备乃至实验室精密仪器领域，对气动或液压流体的精确、可靠控制是系统高效稳定运行的关键。ZIMMER GmbH，作为德国精密驱动技术领域的，其产品线中的 AN04 系列直动式电磁阀，正是为满足这一核心需求而设计的。这款紧凑、高效、性能电磁阀，凭借其出色的设计和可靠的品质，在全球范围内赢得了工程师和用户的广泛信赖。

一、 ZIMMER 品牌：精密与创新的代名词

ZIMMER GmbH 成立于1964年，总部位于德国风景如画的罗伊特林根。近六十年来，公司始终专注于气动线性驱动技术、夹紧技术、真空技术以及电磁阀的研发与制造。ZIMMER 的产品以其精度、的可靠性、长寿命以及创新的设计。公司拥有强大的研发能力和严格的质量管理体系（如符合ISO 9001标准），确保每一件出厂产品都能满足苛刻的工业应用要求。AN04 电磁阀正是 ZIMMER 深厚技术积累和精益求精精神的体现。

二、 AN04 电磁阀：核心技术与结构解析

AN04 属于 ZIMMER 的标准型直动式电磁阀系列。其型号命名中，“AN”通常代表该系列，“04”则指其接口尺寸为 G1/4 (ISO 228/1)，这是工业领域非常常见的规格，适用于中小流量控制场景。

1.      工作原理 - 直动式设计：

o    核心优势： 与先导式电磁阀不同，AN04 采用直动式工作原理。这意味着阀芯（通常是柱塞或滑阀）的运动直接由电磁线圈产生的电磁力驱动，无需依赖介质压力来开启主阀。

o    工作过程：

§ 断电状态： 在常闭型中，复位弹簧将阀芯压在阀座上，阀门关闭，介质无法通过。

§ 通电状态： 线圈通电产生电磁场，吸合活动的铁芯（衔铁）。铁芯克服弹簧力直接带动阀芯离开阀座，打开流道，介质流通。

§ 断电恢复： 线圈断电，电磁力消失，弹簧力推动阀芯复位，重新关闭阀门。

o    直动式特点带来的优势：

§ 零压差启动： 大的优势在于能在介质压力为零或极低压力（甚至真空）下可靠开启阀门，这是先导式阀无法做到的。非常适用于低压力系统、抽真空初始阶段或需要建立压力的场合。

§ 快速响应： 结构简单直接，开关动作迅速，响应时间短（通常在毫秒级），适合需要高频切换的应用。

§ 结构紧凑： 省去了先导控制腔，整体结构更简单小巧，重量更轻。

§ 功耗相对较低： 虽然维持通电需要持续消耗功率，但通常比同等通径的先导阀功耗低，尤其是在低压或零压差工作时优势明显。

2.      关键结构与材料：

o    阀体： 通常采用黄铜或不锈钢制造。黄铜成本效益高，耐腐蚀性良好；不锈钢（如304、316L）则提供更强的耐腐蚀性、耐化学性和机械强度，适用于食品、医药、化工等严苛环境。

o    密封件： 核心密封件（阀座、动态密封）是保证阀门无泄漏的关键。AN04 通常使用高性能弹性体：

§ NBR (丁腈橡胶)： 通用型，耐油性好，适用于空气、油、水等介质。

§ FKM (氟橡胶)： 耐高温、耐化学腐蚀性（耐强酸、强碱、燃油、溶剂），适用于苛刻环境。

§ EPDM (三元乙丙橡胶)： 耐热水、蒸汽、臭氧、弱酸弱碱，常用于水、蒸汽、冷却液等。

o    线圈： 采用高强度漆包线绕制，封装在工程塑料（如PBT）外壳内，具有良好的绝缘、防尘、防潮性能。线圈设计考虑了温升控制和电磁效率。

o    电磁铁芯/衔铁： 使用高导磁材料制造，确保电磁力高效转换。

o    弹簧： 提供可靠的复位力，材料需耐疲劳。

三、 核心性能参数与技术规格（典型值，具体以数据表为准）

·         接口尺寸： G1/4 (ISO 228/1 - BSPP 螺纹) - 这是AN04的核心标识特征。

·         功能类型：

o    常闭型： 断电关闭，通电打开。常见。

o    常开型： 断电打开，通电关闭。

o    双稳态/保持式： 脉冲通电切换状态，断电后保持位置，功耗极低（非标准AN04系列常见，需确认特定型号）。

·         工作方式： 直动式。

·         流通能力 (Cv值/Kv值)： 这是衡量阀门流量特性的关键参数。AN04 的 Cv 值通常在 0.4 到 0.6 左右（具体取决于内部结构设计）。例如，在 6 bar 压力下，空气流量可能在 150 - 250 NL/min 范围。选型时必须查阅具体型号的流量曲线图！

·         工作压力范围：

o    空气/惰性气体： 常见范围如 0 至 10 bar (部分型号可达16bar或更高)。零压启动能力是直动式核心优势。

o    液体 (水、油等)： 范围可能略窄，需参考具体型号数据表，并注意介质兼容性。

·         介质温度范围： 受密封材料限制。

o    NBR密封： 约 -10°C 至 +80°C

o    FKM密封： 约 -10°C 至 +150°C (短期峰值可能更高)

o    EPDM密封： 约 -10°C 至 +120°C

·         环境温度范围： 通常 -10°C 至 +50°C (避免线圈过热)。

·         电压选项 (AC/DC)： ZIMMER AN04 提供极其丰富的线圈电压选择以适应全球不同电源标准：

o    直流 (DC)： 常见如 12V DC, 24V DC。

o    交流 (AC)： 常见如 24V AC, 110V AC, 230V AC。

o    功耗： 根据电压和设计不同，通常在 4W 到 8W 范围（直流）或 5VA 到 8VA（交流）。

·         防护等级： 线圈通常标配 IP65，提供良好的防尘和防喷水保护。

·         安装方式： 符合标准ISO 15407-1，可通过底板或管式安装。

·         响应时间： 开关动作通常在 10 - 30 毫秒 量级（取决于具体型号、介质和压力）。

·         预期寿命： 在额定条件下，机械寿命可达数千万次甚至上亿次循环，密封寿命则受介质、温度、压力、切换频率影响。

四、 核心优势与应用领域

1.      核心优势：

o    零压差启动之王： 直动式结构使其在真空、低压启动、压力建立阶段等场景中无可替代。

o    反应迅捷： 毫秒级响应，满足高速自动化需求。

o    结构紧凑轻巧： 节省安装空间，减轻设备重量。

o    高可靠性： ZIMMER 的精密制造和严格品控确保长期稳定运行。

o    低功耗 (相对)： 尤其在小通径直动阀中，功耗控制优秀。

o    宽泛的介质兼容性： 通过阀体和密封材料的组合，可处理空气、惰性气体、水、油以及多种中性液体和轻度腐蚀性介质（需选对材质）。

o    丰富的配置选项： 多种功能（NC/NO）、电压、密封材料可选，适配性强。

o    易于维护： 模块化设计，部分型号可现场更换线圈或整体维修包。

2.      典型应用领域：

o    自动化设备与机械手： 控制气缸、真空吸盘、气动夹具的动作（夹紧/松开、升起/降下），实现工件的搬运、定位、装配。AN04 的快速响应和可靠性至关重要。

o    包装机械： 精确控制薄膜拉伸、封口、切割、贴标、填充等动作的气动执行元件。

o    医疗与分析仪器： 控制试剂流路、样本切换、清洗流程、气压/真空控制等，要求高洁净度、低死体积（紧凑设计优势）、可靠性和低噪音。NBR/FKM/不锈钢材质版本常用。

o    实验室设备： 用于自动化实验平台、反应釜控制、气体流路切换等。

o    印刷设备： 控制墨路、喷墨、纸张定位等气动机构。

o    纺织机械： 控制纱线张力、导纱器、断线检测等气动部件。

o    低压力/真空系统： 如真空抓取、压力检测装置的阀门控制、真空腔体的充放气阀。零压差能力在此领域是刚需。

o    测试设备与检具： 控制测试气路、模拟信号切换等。

o    小型气动工作站/控制系统： 作为基础执行单元。

五、 选型、安装与维护要点

1.      选型关键步骤：

o    确定介质： 空气、气体、水、油、其他液体？腐蚀性？洁净度要求？

o    明确功能： 常闭 (NC) 还是常开 (NO)？是否需要双稳态？

o    接口尺寸： 确认是 G1/4。

o    流量需求： 根据系统所需流量和工作压力，查阅 AN04 具体型号的流量曲线 (Cv/Kv)，确保所选阀门能满足要求，并留有一定余量。

o    压力范围： 确认阀门的小工作压力（特别是需要零压启动时）和大允许压力符合系统要求。

o    温度范围： 介质温度和安装环境温度是否在阀门规格范围内？根据温度选择密封材质 (NBR/FKM/EPDM)。

o    电压与功耗： 选择与控制系统匹配的线圈电压 (DC 12/24V, AC 24/110/230V等)，考虑功耗和电源容量。

o    特殊要求： 是否需要手动操作功能？防爆认证？特定认证 (如医疗、食品)？

2.      安装注意事项：

o    清洁管路： 安装前务必吹扫或清洗连接管道，去除切屑、焊渣、灰尘等杂质。

o    正确连接： 识别阀体上的端口标识 (通常 P/A/B/R 或 IN/OUT/EXH)，确保气路连接正确。P/A/B/R 含义：P(压力入口)，A/B(工作口，接执行元件)，R(排气口)。使用合适的密封材料（生料带、密封胶等），缠绕生料带时注意方向，避免堵塞流道。

o    电气连接： 按接线图正确连接线圈电源线（注意极性，尤其DC线圈）。确保接线牢固，使用合适的电缆套管保护导线。提供符合规格的电源电压。

o    防护： 避免在强振动、高温热源、强磁场或可能被液体直接喷射的位置安装（即使有IP65，也应尽量改善环境）。考虑使用保护罩或安装在控制柜内。

o    方向： 部分阀可能有推荐的安装方向（如线圈朝上），请参考说明书。

3.      维护与故障排除：

o    定期检查： 检查是否有外部泄漏、异常噪音、线圈过热、动作迟缓或不动作。

o    保持清洁： 保持阀体外部清洁，防止灰尘油污堆积影响散热和线圈寿命。

o    过滤与润滑： 在阀前安装适当精度的过滤器（如5μm），对于空气系统，建议使用带自动排水功能的过滤减压阀，并考虑添加微量油雾润滑（如果阀门和下游元件允许），可显著延长密封寿命。但需注意：很多现代阀门和气缸设计为无油润滑，添加润滑油反而有害。

o    线圈更换： 若线圈烧毁，断电后通常可方便地更换同规格线圈模块。

o    阀芯/密封件更换： 对于内漏或动作卡滞，可能需要更换阀芯或密封件维修包（Kit）。需按手册操作。

o    常见故障处理：

§ 不动作： 检查电源/电压、接线是否松动/错误、线圈是否烧毁（测电阻）、阀芯是否卡死（清洁或更换）、是否有杂质堵塞。

§ 内漏： 阀座或密封件磨损/损坏（更换维修包）、阀芯有杂质卡住未关闭（清洁）。

§ 外漏： 端口螺纹连接处松动或密封不良（重新缠绕/拧紧）、阀体或线圈外壳损坏（更换）。

§ 动作缓慢： 电压过低、线圈性能下降、弹簧疲劳、阀芯/导向部位有污垢或磨损（清洁、更换）、系统压力过低或流量不足。

六、 AN04 在 ZIMMER 家族及市场中的定位

·         在 ZIMMER 家族中： AN04 是 ZIMMER 标准电磁阀产品线中的主力小通径型号（G1/4）。它向上有更大通径的型号（如AN06/AN10等），向下有更微型的型号。它代表了 ZIMMER 在小型、高性能、通用型电磁阀领域的技术水平。

·         市场定位： AN04 定位于中通用工业市场。相较于一些经济型ZIMMER AN04 凭借其德国品质、更高的可靠性、零压差能力和丰富的配置选项，在需要稳定性能、长寿命和特定功能（尤其是零压启动）的应用中具有显著优势。其价格通常也反映了其品质定位。

七、 总结：精密流体控制的可靠基石

ZIMMER AN04 电磁阀，作为一款 G1/4 接口的直动式电磁阀，诠释了德国精密工程在流体控制领域的成就。其直动式设计赋予的零压差启动能力、快速的响应速度、紧凑坚固的结构、广泛的应用适应性以及 ZIMMER 品牌背书的高可靠性，使其成为众多工业自动化设备、精密仪器和关键气动/液压回路中核心控制元件。

无论是自动化生产线上的精准抓取与定位，医疗设备中试剂的安全输送，还是实验室复杂实验流程的自动化控制，AN04 都在默默地扮演着“流体开关指挥官”的角色，以其稳定可靠的表现保障着系统的顺畅运行。对于工程师而言，深入理解 AN04 的特性并依据实际需求进行精准选型、正确安装和维护，是充分发挥其性能潜力、确保设备长期高效稳定运行的关键所在。在追求效率、精度和可靠性的现代工业舞台上，ZIMMER AN04 电磁阀无疑是一个值得信赖的精密伙伴。
