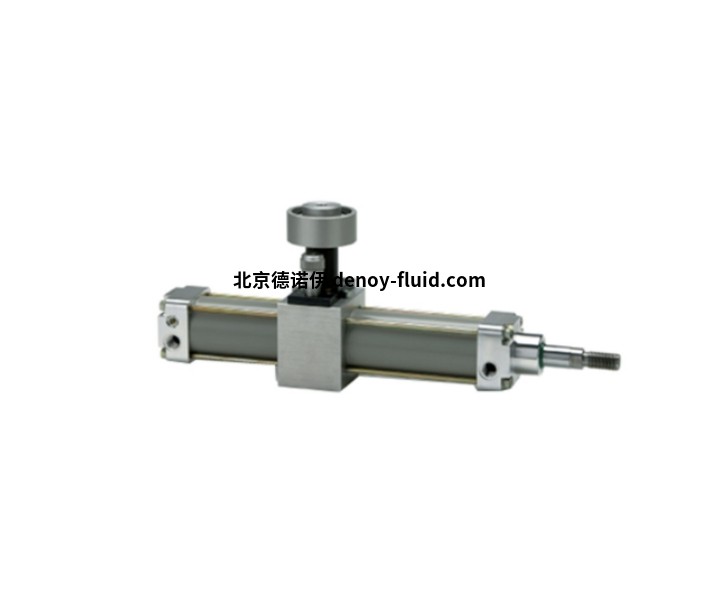

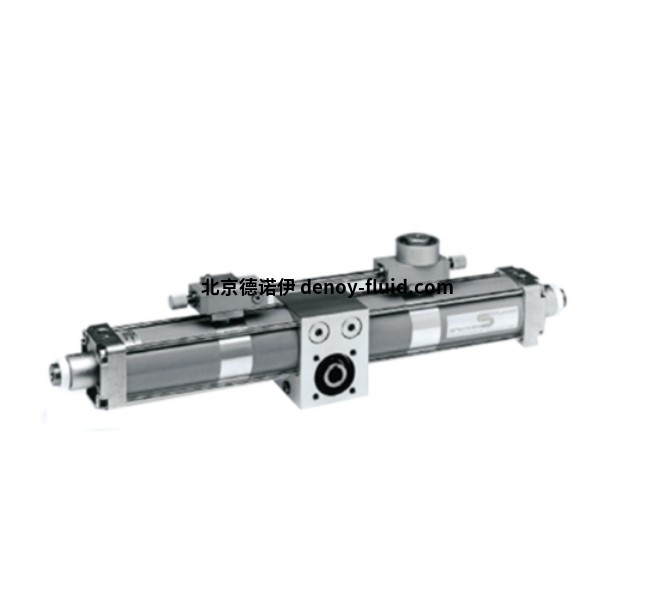

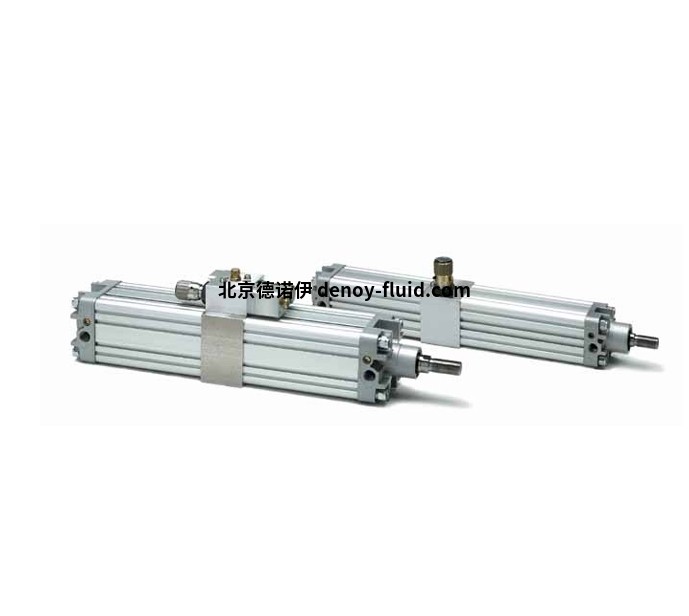

德国Specken Drumagde DSO-HPE 旋转执行器可实现精确的旋转角度定位



一、产品概述

在DSO标准旋转执行器的成功设计基础上，SPECKEN-DRUMAG开发了具有闭路液压气动系统和自动漏油补偿功能的旋转执行器系列。这些执行器的特点是通过安装的调节节气门和末端挡块处的液压渐进阻尼，在两个旋转方向上精确调节角速度。

DSO-HPE 旋转执行器通过封闭式液压气动系统，将作用在工作活塞上的压力能量直接传递到液压介质，利用液压原理实现旋转运动的精确控制。同时，内置的调节节气门可控制液压流量，实现对旋转角速度的精确调整，而终端位置的液压渐进阻尼则确保了旋转运动在结束时的平稳性

DSO-HPE 旋转执行器系列的活塞直径为 50、63、80 和 100 mm，旋转角度为 180°。

气缸管由钢制成，结构坚固，可适应恶劣的工作环境。同时，可提供高温、防腐等特殊设计，以满足不同工况需求。

二、主要功能

1）角度控制：可实现精确的旋转角度定位，标准型号旋转角度可达 180°，还可根据需求提供更大旋转角度的产品，满足不同应用场景对角度的精确要求。

2）速度调节：通过精密节流阀，能在两个旋转方向上实现大范围的角速度精确调整，即使在最慢的进给速率下也能保证均匀运动，适用于如钻玻璃、切割硬质合金等需要高精度速度控制的场合。

3）高扭矩输出：凭借其液压气动系统设计，能够提供较高的扭矩，可驱动较大负载的旋转部件，适用于多种工业领域的动力需求。

4）平稳启停：终端位置的液压渐进阻尼功能，可确保旋转运动在结束时平稳停止，减少机械冲击，保护设备并延长使用寿命。

5）自动漏油补偿：具备自动漏油补偿功能，能够有效防止因液压油泄漏而导致的性能下降或故障，提高系统的可靠性和稳定性，降低维护成本。



三、产品特点

精确的速度调节

自动漏油补偿

坚固的结构设计

多规格选择性



四、主要参数

工作压力范围：3至10巴

工作温度范围:15至80度

最大旋转角度:180°



五、应用领域

 • 工业自动化：在生产线上用于控制机械臂、夹具等设备的旋转运动，实现物料的搬运、装配等操作，提高生产效率和精度。

 • 机床加工：如钻床、铣床、磨床等机床设备中，可精确控制刀具或工件的旋转角度和速度，保证加工质量。

 • 机器人领域：为机器人的关节提供旋转动力，使机器人能够完成各种复杂的动作和任务，提高机器人的灵活性和准确性。

 • 汽车制造：用于汽车生产线上的零部件装配、焊接等工序，如车门的安装、发动机的装配等，确保装配精度和质量。

 • 航空航天：在航空航天领域的制造和维修过程中，可用于控制各种设备的旋转运动，如飞机发动机的维修、卫星部件的装配等。



六、主要系列

DSO-HPE 50

DSO-HPE 63

DSO-HPE 80

DSO-HPE 100
