德国Janitza能量分析仪UMG 806具有剩余电流测量功能



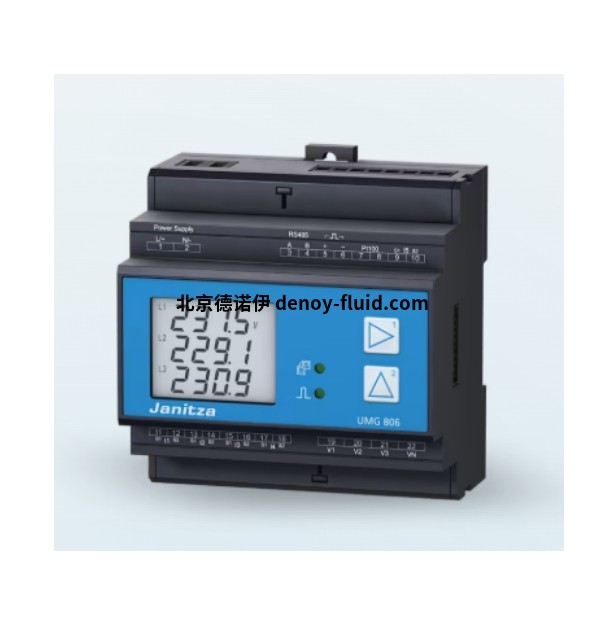

一、产品概述

Janitza多功能能量分析仪是一款紧凑且经济化得测量仪器。模块化 DIN 导轨测量设备，具有剩余电流测量功能。对剩余电流的持续监控能够及早发现危险的故障电流，从而避免系统损坏和生产停机。并具有 Modbus RTU。它提供了测量和记录剩余电流等功能的能力。通过持续监测剩余电流，可以及早发现危险的剩余电流，避免系统损坏，包括生产停机。UMG 806 可以通过以太网通信模块进行扩展。

另一个优点是测量设备和模块的紧凑设计。这样可以优化配电盘柜中通常稀缺的可用空间

UMG 806 能量测量设备具有两种可用型号：UMG 806-LP 和 UMG 806，为您提供灵活性和适应性。

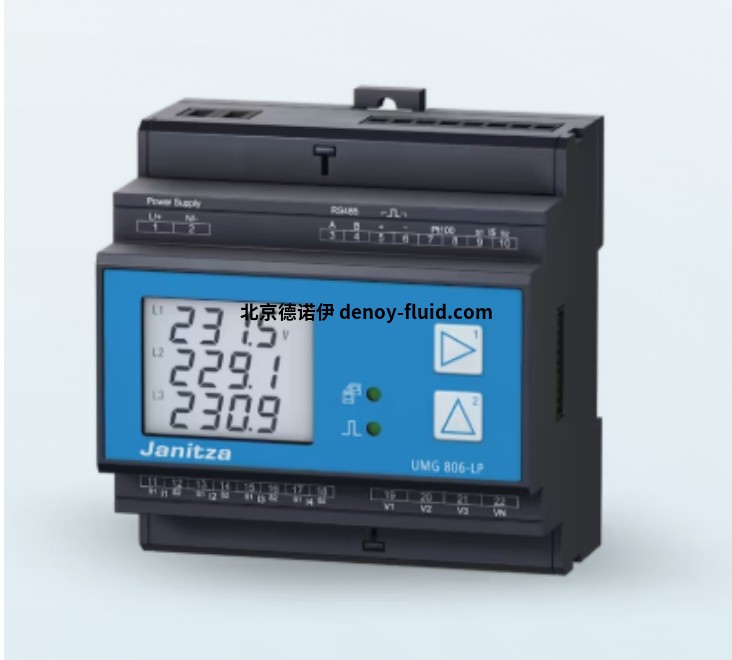

UMG 806-LP

UMG 806-LP 为低功耗转换器的连接提供测量输入。这些转换器的特点是次级侧输出电压极低。由于变压器电缆上的电平信号较低，变压器的二次侧在开路运行时不得短路。这提高了安装过程中的安全性，同时也使集成变得更加容易。此外，低功率变压器通常比许多传统类型的变压器更具成本效益，使其成为更具成本效益的替代品。

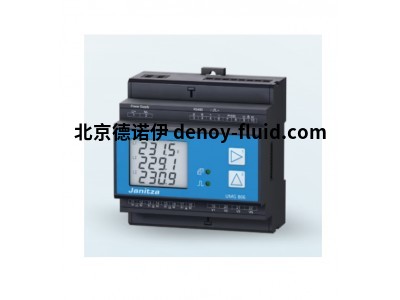

UMG 806 型

UMG 806 非常适合已将传统变压器安装到系统中的情况。它可以无缝集成到现有的测量基础设施中。



二、主要功能

1）电能质量

评估电能质量的重要基本参数

2）RCM剩余电流检测

剩余电流检测，用于保护人员和消防

3）模块化

改装以太网接口以及附加输入和输出



三、UMG 806 的主要特点

1)外设

通过电流互感器 1/5 A 或 333 mV 低功耗转换器提供 4 个电流测量通道

剩余电流检测

热敏电阻输入

脉冲输出

2)电能质量

谐波电流高达31次谐波

4 MB 内部数据存储器

3)能量消耗

数字阻力指示器

电气特性和能耗

4)通用应用范围

适用于所有行业的顶帽导轨

5)通信

板载 Modbus RTU

Modbus-TCP – 每个模块

SNMP V2c – 每个模块

6)剩余电流监控

板载 RCM 输入

可调节的极限值，超过时会发出警报



四、技术参数

1）基本参数

净重： 大约300 g（0.66 lb）

设备外形尺寸：宽 =90 mm（3.54 ），高 =90 mm（3.54 in）， 深 =63.5 mm（2.5 in）

节距单位：5 TE

电池型号：Li-Mn CR1632，3 V

背光灯寿命：45000 h（初始亮度的50%）

安装位置：任意

耐冲击性：依据IEC 62262标准为IK0

温度-30° C (-22 °F)  至 +80° C (176 °F

电源电压AC:100 V - 300 V 50/60 Hz / DC:100 V - 300 V OVC III

功率消耗：7 VA / 3 W



2）电压测量

三相四线制系统，额定电压：

277 VLN / 480 VLL (+/-10%)，符合IEC标准

277 VLN / 480 VLL (+/-10%)，符合UL标准

三相三线制系统（接地），额定电压：

480 VLL (+/-10%)，符合IEC标准

480 VLL (+/-10%)，符合UL标准

额定冲击耐受电压：4 kV

测量范围L-N： 0 ..300 V（过电压520V）

测量范围L-L： 0 ..520 V（最大过电压900V）

分 辨 率：0.1 V

波峰系数：2（基于测量范围230 V L-N）

阻    抗：>1.7 MΩ/相

采样频率8 kHz / 相



3)电流测量（../1 A）（../5 A）

额定电流：1 A / 5 A

通    道：4

测量范围：0.01 ..6 Aeff

波峰系数：2（基于额定电流）

分辨率：1 mA

额定冲击耐受电压：4 kV

功率消耗大约： 0.2 VA

采样频率：8 kHz



4)RCM电流测量 (I5)

额定电流：40 mA

测量范围：0 ..500 mAeff

吸合电流：0.01 mA

分辨率：0.01 mA

波峰系数：1.141（基于500 mA）

表观电阻：0.75Ω

过载1秒钟：5 A

永久过载：1 A

过载20 ms ：10 A



五、产品应用

多功能能量分析仪 UMG 806 特别适用于这种细粒度测量，具有成本效益，并且可以轻松集成到现有系统中。

使用 UMG 806，您可以快速响应网络故障或事件，例如欠压或过压。这是避免代价高昂的损坏和停机的关键。识别偏差并快速识别干扰源。通过 UMG 806 准确、连续地监控能量流和电能质量使之成为可能。积极主动地提高系统的效率和保护。
