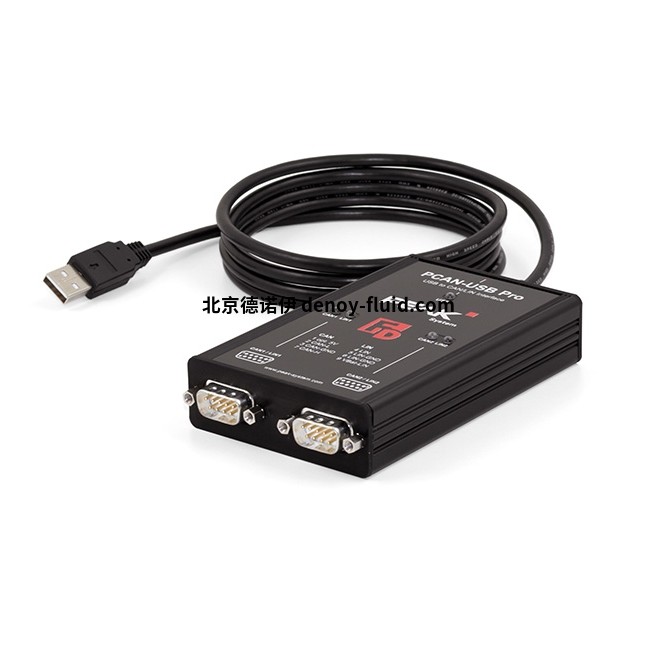

Peak-System PC接口PCAN-USB Pro FD用于高速USB2.0的CAN、CAN FD和LIN 接口



PCAN-USB Pro FD 适配器支持通过 USB 将 CAN FD 和 LIN 网络连接到计算机。可以同时连接两条现场总线，使用适当的适配器电缆（2 x CAN FD，2 x LIN）最多连接四条。每个 CAN FD 通道分别与 USB 和 LIN 隔离，最大电压为 500 伏。其坚固的铝制外壳使 PCAN-USB Pro FD 适配器适用于移动应用。



CAN FD 标准（具有灵活数据速率的 CAN）的主要特点是数据传输带宽更高。每个 CAN FD 帧最多可以传输 64 个数据字节（而不是目前的 8 个），比特率高达 12 Mbit/s。CAN FD 向下兼容 CAN 2.0 A/B 标准，因此 CAN FD 节点可以在现有的 CAN 网络中使用。但是，在这种情况下，CAN FD 扩展不适用。



监控软件 PCAN-View 和编程接口 PCAN-Basic 用于开发具有 CAN 连接的应用程序，包含在供货范围内，并支持标准 CAN FD。监控应用程序 PLIN-View Pro 以及 PLIN 编程接口也包含在供货范围内。

ISO / 非 ISO CAN FD

自 CAN FD 实施以来，该协议得到了改进，现已包含在标准 ISO 11898-1 中。修订后的 CAN FD 标准与原始协议不兼容。



PEAK-System 通过支持带有 CAN FD 接口的两种协议版本来考虑这一点。如果需要，用户可以通过软件切换到环境中使用的 CAN FD 协议（“非 ISO”和“ISO”）。



规格

适用于高速USB 2.0的适配器(兼容USB 1.1和USB 3.0)

使用2个D-Sub连接(两者都具有CAN FD和LIN总线的引脚分配)传输和接收CANFD和LIN消息

时间戳分辨率 1纳秒

"D-Sub连接器处的5伏电源可以通过焊跳线激活

通过USB供电

扩展工作温度范围从-40到+85°C(-40到+185



PC接口型号系列

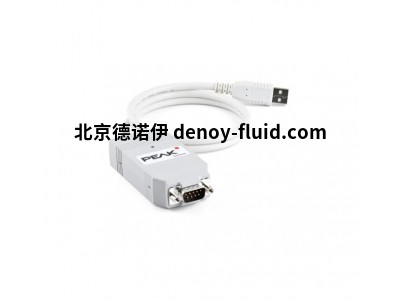

PCAN-USB

PCAN-USB FD

PCAN-XL StarterBundle

PCAN-USB Pro FD

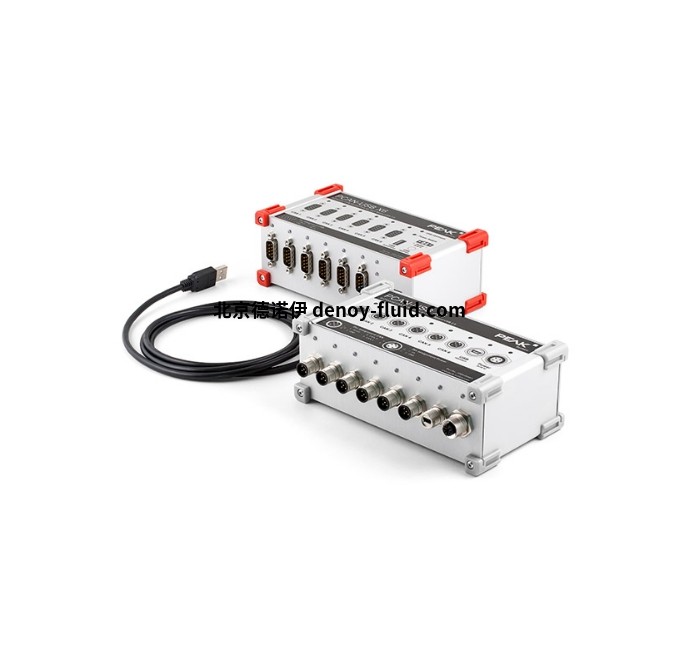

PCAN-USB X6
