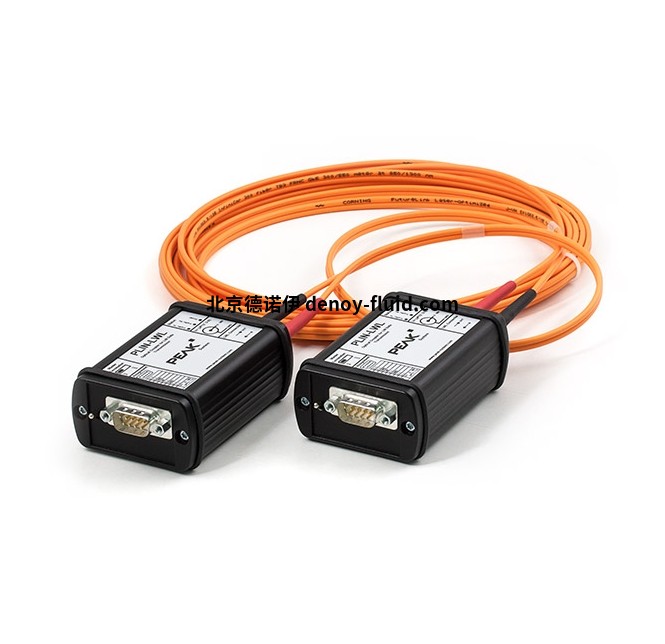

PLIN-LWL 货号：IPEH-004049
Peak-System 光耦合器 PLIN-LWL 主要用于在防爆区域或电磁兼容性（EMC）测量中，以光纤线路替换 LIN 网络中的一段线路，实现可靠的数据传输
工作原理
数据传输转换：PLIN-LWL 光耦合器将来自 LIN 总线的电信号转换为光信号，通过光纤进行传输，在接收端再将光信号转换回电信号，实现了 LIN 数据在光纤上的传输，从而隔离了电气噪声和干扰，提高了数据传输的可靠性和稳定性。
信号处理与控制：内置的 TJA1028 LIN 收发器负责对 LIN 数据进行处理和控制，包括数据的编码、解码、发送和接收等操作。可切换的主终端功能则有助于优化 LIN 网络的信号传输，减少信号反射和干扰。
规格数据
比特率从2.4 kbit/s到20 kbit/s
TJA1028 LIN收发器
电源和收发器状态的LED显示
可切换主端连接器
通过D-Sub，9针连接LIN总线
光纤线路由62.5/125 mm的双工光纤线和ST连接3 地线器组成
电源电压8至30V
通过D-Sub9针或DC连接器(跳线)供电
铝制外壳
扩展工作温度范围为-40至+85°C(-40至+185°F)
技术参数
电气参数：供电电压 8-30V DC，功率消耗最大 50mA（在 12V 时），信号延迟方面，高速 LIN 通过 2xPLIN-LWL + 5m 光纤约为 250ns，低速 LIN 约为 1.5μs。
机械参数：尺寸为 60 x 35 x 80 mm（宽 x 高 x 深），重量 150g，防护等级为 IP20。
环境参数：工作温度范围 - 40°C 至 + 85°C，存储温度范围 - 40°C 至 + 100°C，相对湿度 15%-90%，无冷凝。
特点及优势
防爆与抗电磁干扰：主要用于防爆区域或电磁兼容性（EMC）测量中，能够将 LIN 网络中的一段替换为光纤线路，有效避免在危险环境中使用电气连接可能带来的爆炸风险，同时也能增强系统在电磁干扰环境下的稳定性。
多种配置与显示：配备 TJA1028 LIN 收发器，支持 2.4 kbit/s 至 20 kbit/s 的比特率。具有 LED 显示屏，可实时显示电源和收发器状态。还拥有可切换的主终端，能够根据实际需求进行灵活配置。
宽电压与温度范围：供电电压范围为 8V 至 30V，可通过 D-Sub 9 针或 DC 连接器（跳线）供电。其铝制外壳坚固耐用，且能适应 - 40°C 至 85°C 的扩展工作温度范围，适用于各种恶劣的工业环境。
应用领域
汽车工业：在汽车电子系统中，用于连接不同的控制单元，如发动机控制模块、车身控制模块等，确保在复杂的电磁环境下数据的可靠传输，同时也能满足汽车生产过程中的 EMC 测试要求。
工业自动化：在工业自动化生产线中，用于连接各种传感器、执行器和控制器，实现设备之间的高速、可靠数据传输，提高生产过程的自动化程度和稳定性。
航空航天：在航空航天领域，用于飞机、卫星等飞行器的电子系统中，确保在恶劣的电磁环境和高振动条件下数据的安全传输，保障飞行器的正常运行。
常见系列：
PCAN-0ptoadapter适配器

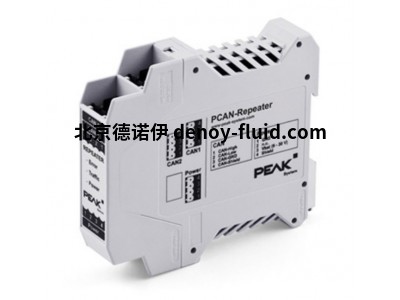

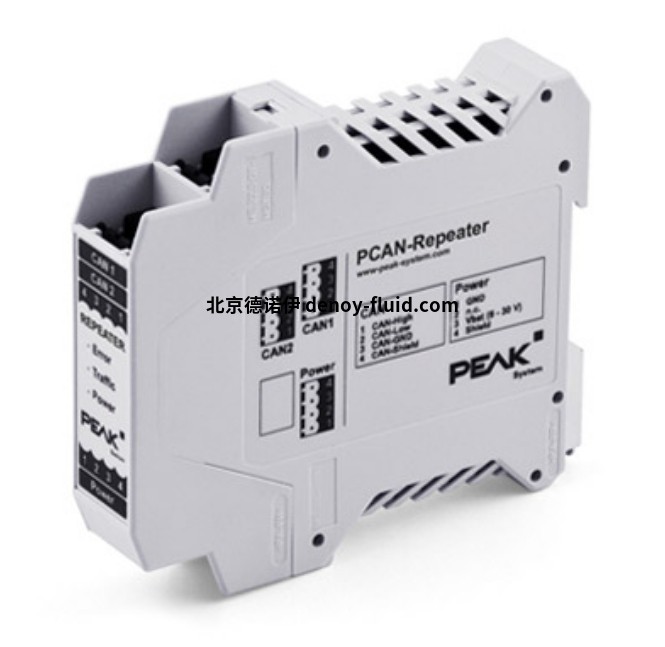

PCAN-Repeater DR中继器
PCAN-LWL光耦合器
PLIN-LWL光耦合器

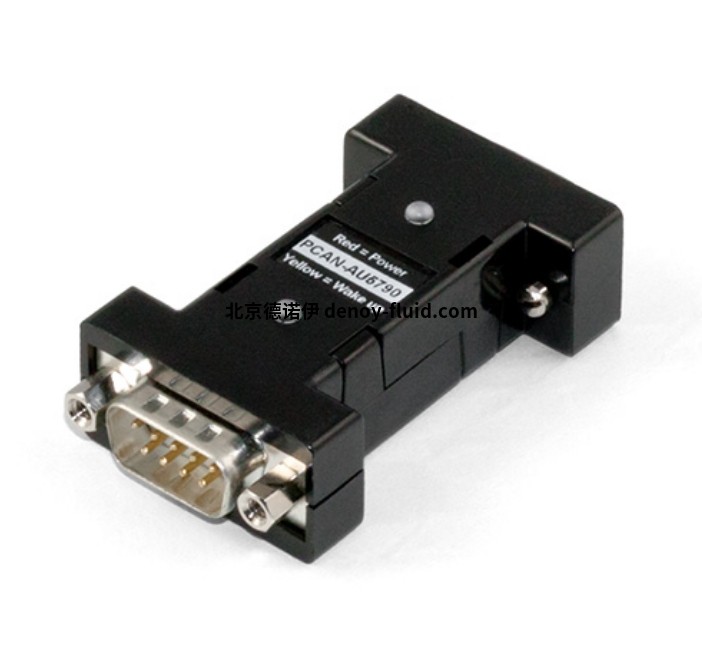

PCAN-AU5790转换器
PCAN-TJA1054转换器
