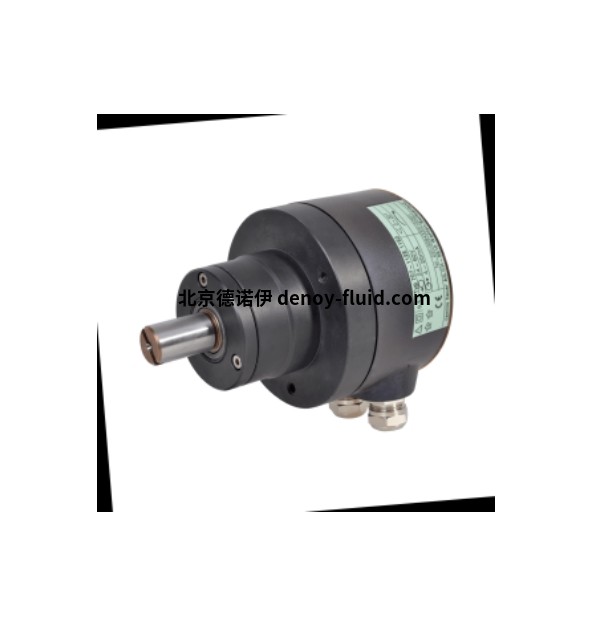

Camille Bauer旋转角度变送器KINAX WT707用于检测轴的角度位置
Camille Bauer旋转角度变送器KINAX WT707用于检测轴的角度位置
| 张文萍 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |
Camille Bauer旋转角度变送器KINAX WT707带有非接触式电容式扫描系统的变送器，用于检测轴的角度位置。
测量输出端提供与测量值成比例的印加直流信号。由于其坚固的设计，它优选用于大型机械工程和造船业。
采用非接触式电容系统，属于模拟测量方法，具有无磨损、几乎无限分辨率的特点。
技术数据
测量范围：不带齿轮箱时为 0° 至 270°，带齿轮箱时为 0° 至 10° 到 0° 至 1600 转。
输出信号：测量输出为 0mA 至 1mA 或 4mA 至 20mA，支持 2 线、3 线或 4 线连接。
电源供应：直流和交流电压均可，电压范围为 24V 至 60VDC/AC 或 85V 至 230VDC/AC。
精度：0° 至 150° 范围基本精度 < 0.5%，150° 至 270° 范围基本精度 < 1.5%。
响应时间：<5ms。
防爆特性：符合 Ex ia IIC T6 “本质安全” 防爆标准，可用于爆炸性环境。
产品特征
获得的非接触式电容系统/无磨损
模拟测量方法，几乎无限分辨率
旋转角度测量范围：0..5 比 0..270°
测量输出：0..1 到 0/4..20 mA 2、3 或 4 线连接
提供符合 Ex ia IIC T6 的“本质安全”防爆保护，可在爆炸性环境中使用
使用电位器调整测量量程/优化适应所需的测量范围
输出量特性：线性或作为特征 V 曲线
驱动轴可以无级旋转：即使超过测量范围的上限值也不会发生损坏。
坚固外壳中的表面安装装置：抗振动和冲击，适用于机械制造和造船
提供海上执行（前身为 GL，Germanischer Lloyd）
产品应用
船舶行业：可用于显示船舵的位置以指示航向，还能测量船舶动力驱动系统中可调螺旋桨或推进器叶片的角位，通过获取叶片角度信息，实现对船舶动力的精确控制，以达到性能。
交通行业：可安装在火车转向架的轴承上，用于铁路运输中弯道导轨的润滑。如法国铁路运输公司将 KINAX WT707 安装在火车转向架轴承上，根据火车转弯方向，控制对相应轨道进行润滑，减少轨道磨损和降低噪音水平。
化工行业：可用于监测气罐填充过程中的位移，确保安全操作。如法国马津加德氨气工厂，将 KINAX WT707 安装在固定臂和活动臂之间的旋转点上，监测氨气填充过程中气罐位移，若气罐移动导致活动臂移动超过 ±1°，变送器会将变化传输到控制系统，触发安全操作。
粮油工程行业：可应用于蒸脱机的料位控制系统。在油脂浸出后的蒸脱过程中，用于采集柱形容器内物料料位高低，并将料位信息传递给控制装置，实现自动加料和出料。
能源行业：水电站可用于监测水轮机导叶角度。核电站可安装在柴油发电机的燃油杆上，用于确认燃油液面位置，监控燃油剩余量。
Camille Bauer位置传感器系列明细

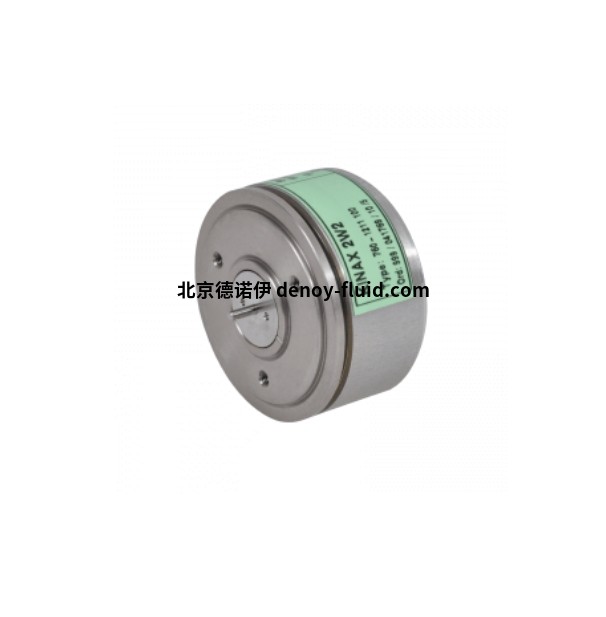

KINAX 2W2旋转角度变送器
KINAX 3W2旋转角度变送器
KINAX WT707旋转角度变送器
KINAX WT717旋转角度变送器
KINAX WT720旋转角度变送器
KINAX HW730旋转角度变送器
KINAX HW730-EX旋转角度变送器
KINAX N702倾角传感器
KINAX N702-SSI倾角传感器
KINAX N702-INOX倾角传感器
KINAX N702-INOX HART倾角传感器
KINAX N705-MEMS倾角传感器
