Behlke HTS 301-03-GSM 高压开关应用于工业科学行业

（1）Behlke 公司介绍

Behlke 是高电压半导体堆栈领域的品牌领导者。产品电压范围可达20V，适用于交流与直流应用，且支持单相或桥接配置。Behlke 公司设计采用了高度灵活的模块化结构。因此，可提供多种技术调整选项，以满足客户特定需求

（2）Behlke  HTS 301-03-GSM 高压开关的应用领域

BEHLKE高压固态开关被广泛应用于科学、工业、军事、激光和医疗领域，如医疗冲击波发生器、粒子加速器、TOF质谱仪、等离子体发生器、EMC测试仪器、隔离测试仪、点火装置、离子注入器、安全开关、Q开关、Pockels单元驱动器、撬棍开关、电穿孔系统、食品灭菌器、军用雷达调制器等。

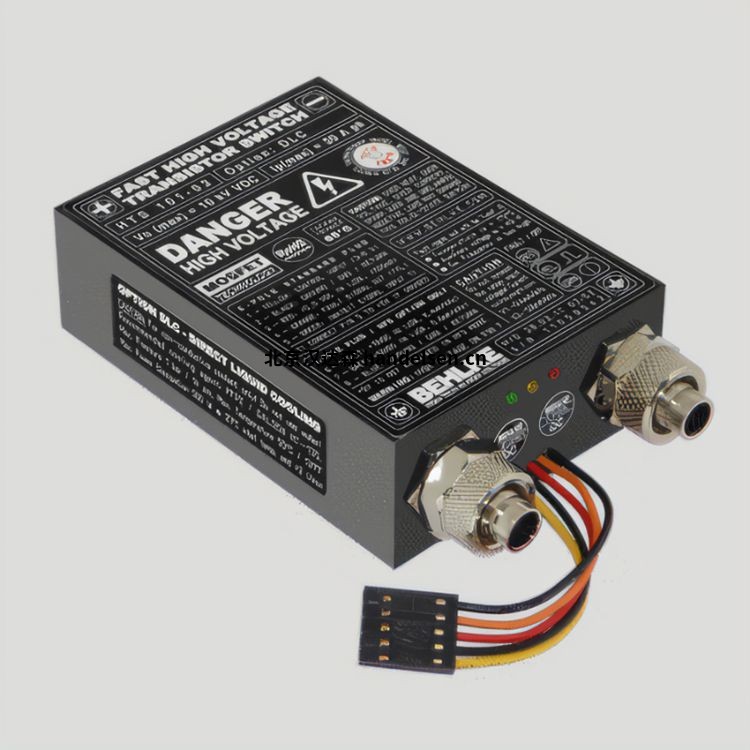

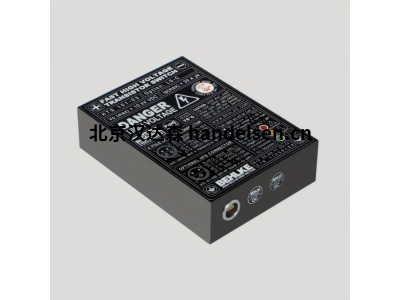

（3）Behlke  HTS 301-03-GSM 高压开关介绍

HTS GSM 中的切换模块由两条相同的MOSFET切换路径构成，这两条路径分别形成所谓的半桥电路和推挽电路。两个切换路径均由一个共同的驱动器进行控制，该驱动器同时还为其中一个开关提供逻辑信号否定功能。这些开关彼此间处于被动锁定状态，从而能够在任何情况下(包括控制输入受到电磁干扰(例如由于糟糕的电磁兼容性设计所致)影响的情况下)排除桥路中的短路现象。

（4）Behlke HTS 301-03-GSM 注意事项

快速推挽开关(半桥)对反向电流非常敏感来自感性负载或增加的接线电感。反向电流 可能以未定义的方式导通本征(寄生)MOSFET二极管。这可能导致电桥开关路径短路灾难性故障的进一步结果。请始终确保没有电流摆回开关的输出端。这应该得到验证通过示波器测量，最大为实际工作电压的10%。请始终连接足够的缓冲电容器(最好是陶瓷电容器类型)直接连接到高压输入并使用足够的串联阻尼长输出接线情况下的电阻器。MOSFET开关上的感性负载始终需要快速续流二极管网络(串行阻断二极管+并联续流二极管)。该保护二极管网络可以通过BEHLKE FDA系列的单个二极管安装在外部。它也可以作为选件I-FWDN集成到开关模块中。
