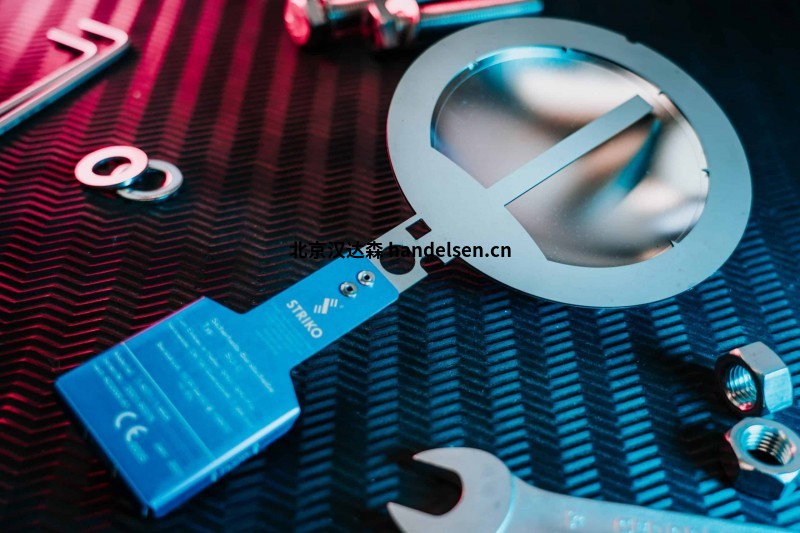

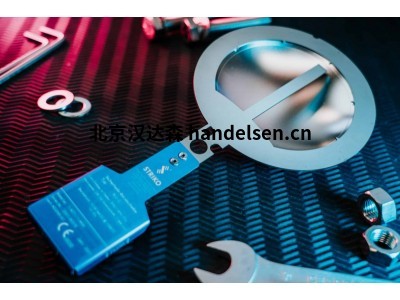

德国Striko反向作用金属爆破片SU-R DN100可耐受140%的爆破压力



在化工、石化、制药、能源等高危行业，超压事故是威胁设备、人员及环境安全的核心风险。爆破片作为一次性超压防护装置，凭借零泄漏、快泄压的优势成为安全体系关键组件。德国STRIKO公司推出的SU-R反向作用金属爆破片（剪切环型），以精准控压、耐脉动疲劳、无碎片开启等特性，为复杂工况提供高阶防护，彰显德国精密工程实力。



一、核心结构设计：反向作用与剪切环的双重赋能

SU-R的卓越性能源于反向作用原理与剪切环控制技术的融合，从根本上解决了传统爆破片脉动疲劳、泄压精度不足的痛点。其反向拱形设计使拱顶凹向介质侧，压力载荷均匀分布，大幅提升抗压力波动能力，适配压缩机出口、反应釜等脉动工况。内置剪切环精准界定爆破阈值，系统压力达预设值时，拱顶瞬间翻转触发剪切环断裂，爆破公差低至±5%，远超行业平均水平。

SU-R采用反向拱形设计，拱顶凹向介质侧，使压力载荷均匀分布于拱面，相较于正向拱形爆破片，这种结构能显著提升对压力波动的耐受能力，可从容应对中高强度脉动压力工况，如压缩机出口、反应釜等设备的压力频繁波动场景。其内置的剪切环是精准控压的核心部件，如同“压力哨兵”一般严格界定爆破阈值，当系统压力升至预设爆破压力时，拱顶瞬间翻转并触发剪切环断裂，确保爆破过程精准可控，爆破公差可低至±5%，远优于行业平均水平。



二、关键性能参数：适配复杂工况的全能优势

Striko SU-R参数范围宽泛、工况适应性强，可覆盖低压低温至高压高温场景，核心参数凸显其通用性与可靠性。

压力性能方面，其爆破压力为0.3-70 bar(g)（支持定制），公称通径DN25-DN250，适配SHU标准支架与SHU Pro预扭矩支架。90%的高工作比率允许接近爆破压力长期运行，提升设备效率；反压耐受达爆破压力1.4倍，无需额外平衡装置，适配带背压系统。

温度适应范围为-200℃至+480℃，可适配LNG储罐、高温裂解装置等极端场景。自身结构具备耐真空性能，无需额外托架即可承受全真空，适配正负压交替工况。

材质上，标准款为316L不锈钢，高温强腐蚀工况可选用因科镍合金、哈氏合金等，能抵御酸碱溶剂侵蚀，适配易结垢、易聚合介质系统。



三、安装与应用：便捷适配与多领域防护

（一）安装系统：支架加持的可靠密封

SU-R采用法兰间夹持式安装，需配合专用支架使用，避免焊接/螺纹连接破坏拱顶应力。SHU支架为分体式，适用于常规工况；SHU Pro为预扭矩一体式结构，密封更稳，适配高脉动、高危区域。

支架兼容EN 1092-1、ASME B16.5、HG/T 20592等主流法兰标准，默认RF凸面密封，可定制FF、RTJ面。安装时需严控预紧扭矩，选用专用垫片，禁止用PTFE生料带替代，防止密封失效。

特殊场景可通过转接头实现螺纹或焊接连接，也支持卫生级法兰、快开卡箍定制，满足制药、食品行业洁净需求。

（二）核心应用场景：全行业安全防护屏障

SU-R广泛应用于高危行业，是超压防护的“坚固防线”。化工领域适配反应釜、蒸馏塔，应对高温高压、腐蚀及压力波动，防止介质堵塞安全阀；制药领域凭借无碎片、零泄漏特性，保障发酵罐、灭菌器无菌环境。

能源行业可用于锅炉、压缩空气系统，耐受极端工况；气体储运领域适配LNG储罐，精准泄压保障安全。同时，它可作为安全阀前置保护，隔离腐蚀介质，延长安全阀寿命、降低维护成本。
