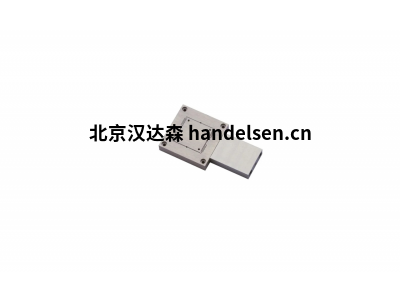

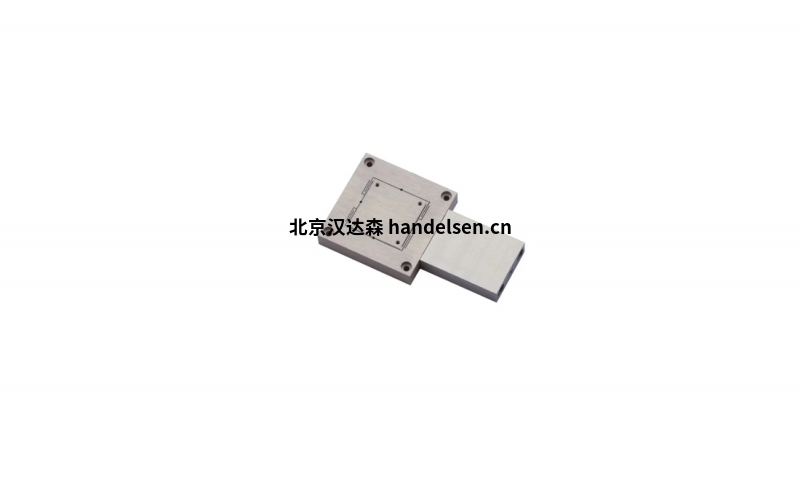

法国Piezoconcept HS1.10纳米定位器7000Hz高谐振应用于半导体检测
| 杨鹏辉 QQ：1569261908 手机：18501097796 电话：010-64714988-179 传真：010-84786709-667 邮件：sales23@handelsen.cn |
 |
 |
在高端科研与精密工业领域，XY轴平面纳米定位对负载能力、动态响应与定位精度的协同要求日益严苛。法国PIEZOCONCEPT推出的HS1.10纳米定位器，以10μm行程、0.01nm分辨率及7000Hz高谐振频率为核心亮点，搭配1kg大负载能力，成为紧凑型平面定位系统的优选方案，可灵活组合为多轴系统，广泛适配科研实验与工业检测场景。
一、技术架构：刚性与精度的协同设计
HS1.10的卓越性能源于压电直驱与柔性铰链的一体化架构，融合高刚性材料工艺与闭环传感技术，在保障大负载能力的同时，实现纳米级定位稳定性，彻底解决传统定位设备负载与精度难以兼顾的痛点。
1.1 压电直驱与柔性铰链一体化结构
HS1.10采用航空级铝合金一体成型工艺，通过精密电火花加工（EDM）打造柔性铰链导向机构，替代传统机械轴承与传动部件，从根源上消除摩擦损耗与回程间隙，确保运动轨迹的精准可控。内部搭载预载压电陶瓷驱动器，基于逆压电效应将电信号直接转化为机械位移，无中间传动链路，响应速度较传统电磁驱动平台大幅提升，X轴谐振频率可达7000Hz，能快速完成高频次定位与扫描任务。
1.2 高精度闭环传感控制系统
作为精度保障核心，HS1.10集成高分辨率位移传感器，构建全行程闭环控制回路，实时捕捉位移信号并动态补偿压电材料固有迟滞与温度漂移，将分辨率控制在0.01nm，重复定位精度优于0.1μm，满足高端科研对定位一致性的严苛要求。
二、典型应用场景：赋能多领域精密作业
凭借0.01nm高精度、1kg大负载、7000Hz高速响应及灵活扩展特性，HS1.10已在高校科研、半导体检测、光子学校准等领域实现规模化应用，成为多轴定位系统的核心组成部件。
3.1 高校科研三维定位系统
在材料表征、生物医学等科研实验中，HS1.10常与Z-STAGE系列定位器组合，构建XYZ三维纳米位移平台。在材料微观力学性能测试、单细胞操控等实验中，该系统凭借高精度与高稳定性，为科研数据采集提供了可靠支撑。
3.2 精密测量与光学校准
在表面形貌测量、光学组件对准等场景中，HS1.10的大负载与高精度优势显著。可承载小型干涉仪、显微镜物镜等设备，实现样品或光学组件的平面精准定位，其7000Hz高谐振频率能快速完成多点扫描测量，提升检测效率；0.01nm分辨率可捕捉微观形貌的细微变化，确保测量数据的准确性。
3.3 多轴系统集成应用
HS1.10具备良好的模块化扩展能力，可通过转接板与同品牌其他定位器组合，灵活构建2轴、3轴定位系统，适配不同维度的定位需求。在光子学领域，搭配Z轴定位器可实现光纤耦合对准、微透镜阵列定位等三维调节任务，提升耦合效率与系统稳定性；在微纳加工领域，多轴组合系统可实现样品的高精度平面移动与垂直升降，配合高速响应特性，优化加工效率与成品精度。
