ROLLON紧凑型轨道/导轨
Rollon紧凑型导轨是独特的线性运动系统，非常适合通用机构和机械制造。 紧凑型轨道是一种内部滚道，滚子轴承设计，
具有可调节的预紧力和自调心。 在机床等级，高负载和高精度不如耐用，安静，可靠，易于安装的解决方案那么关键的情况下，紧凑的导轨是显而易见的选择。
| 陈华丽 QQ：2351635597 手机：18519260275 电话：010-64714988-172 传真：010-84786709-667 邮件：sales65@handelsen.cn |
 |
 |
Rollon Compact Rail的主要优点
?无需机械即可轻松，廉价地安装到预制框架上。 甚至来了配有用于沉头孔导轨类型的紧固件。
?紧凑的尺寸降低了机器的整体尺寸和功率要求。
?自对准功能可降低制造复杂性并延长使用寿命。
?使用弹簧刮水器保护内部滚道，以增加使用寿命和耐用性。
?独特的润滑器，每个冲程多可涂覆10,000个循环（18个除外）系列）以延长使用寿命。
?滚动轴承可提供高速性能，运行更安静，使用寿命更长。
滚道包含在碳型材中，因此免受污染。此外，滑块上的密封件和不同的防腐处理使紧凑型钢轨线性导轨即使在恶劣的环境下也很可靠。
紧凑型轨道
紧凑型轨道包括三个产品系列:固定轴承丁字轨、补偿轴承丁字轨和浮动轴承丁字轨。它们可以组合起来形成自对准系统，以补偿两个平面上的未对准误差:轴向最大为3.9毫米，径向最大为2毫米。
可用于5种不同尺寸:18、28、35、43、63毫米
创造的可能性自动校准系统以补偿安装表面的固有错位。
坚固耐用的不锈钢滑块带有横向密封和浮动雨刷。NSD版也有，安装孔平行于主载荷方向。
不同的防腐处理适用于导轨和滑块体:镀锌(根据ISO 2081标准，适用于所有导轨和滑块体)、罗龙阿洛伊、罗龙电镀和镀镍。
紧凑尺寸由包含滑块和滚动元件的C形轮廓确保。
感应淬火和研磨滚道。
可调预载。

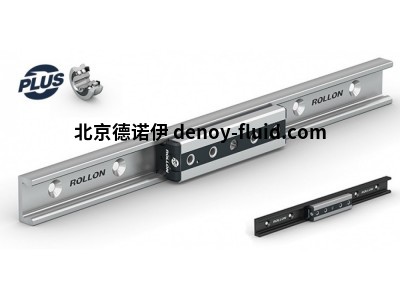

紧凑型轨道Plus
紧凑型导轨加线性导轨功能双列滚珠轴承用于更高的负载能力以及带有凸形滚道的刚性导轨和带有纵向保护和浮动刮水器的新型坚固钢滑块，紧凑型导轨升级版专为高负载能力、高动态和工作环境方面的最苛刻应用而设计。同时保持自我调整能力使这个产品系列独一无二。
滑块有四种版本:导向滑块(RV)；浮动滑块(RP)；超浮动滑块和旋转滑块。将两个导轨与不同的滑块结合在一起，就有可能创造出能够补偿两个平面上的错位误差的自对准系统:轴向最大3.5毫米，径向最大1.3毫米。
可用于3种不同尺寸:18、28、43毫米
创造的可能性自动对准系统(垂直+水平/垂直+水平或垂直+水平)以补偿安装表面的固有错位。
坚固的研发滑块由钢制成，带有双列滚珠轴承横向密封和浮动刮水器。也可在研发版本中使用，安装孔平行于主载荷方向。
不同的防腐处理适用于导轨和滑块体:镀锌(根据ISO 2081标准，适用于尺寸为28-43的导轨和所有滑块体)、Rollon-Nox(标准，适用于尺寸为18的导轨)、Rollon Aloy、Rollon E涂层和镀镍。
紧凑尺寸由包含滑块和滚动元件的C形轮廓确保。
感应淬火和接地滚道(尺寸28-42)
氮化、黑色氧化和抛光滚道(18号)
可调预载。
主要特征
两个平面上的自对准系统:径向最大3.9毫米，轴向最大2*
肮脏环境中的最佳可靠性
硬化的赛道带来长寿
滚子轴承产生的高动态:V= 9m/s，A=20m/s2
维修费用低
独特的安静与地面跑道
钢滑块机身坚固耐用
可搭配双列滚珠轴承，用于高负载能力
技术特性表
紧凑型轨道:
丁字梁、丁字梁的可用尺寸:18、28、35、43、63
可用于单轨的尺寸:43，63
最大值运行速度:9米/秒(354英寸/秒)(取决于应用)
最大值加速度:20米/秒2 ( 787英寸/秒2)(取决于应用)
最大值径向负载能力:15，000牛顿(每个滑块)
温度范围:-20℃至+120℃(-4℉至+248℉)，短暂最高。+150℃(+302℉)
可用导轨长度从160毫米到3，600毫米(6.3英寸到142英寸)，增量为80毫米(3.15英寸)，最大长度为更长的单导轨。根据要求，4，080毫米(160.6英寸)
滚子销终身润滑
滚子密封/护罩:标准2Z(钢制盖盘)，2RS(防溅)
辊子材料:钢100Cr6(也可提供不锈钢AISI 440)
铁轨轨道经过感应淬火和打磨
轨道和滑块体是根据ISO 2081标准镀锌
尺寸为18的丁字轨和丁字轨的轨道材料:冷拉滚柱轴承碳钢C43 F
尺寸为28至63: Cf53的K型轨、T型轨和U型轨的钢轨材料
紧凑型轨道Plus:
可用导轨尺寸:18、28、43
最大值运行速度:7米/秒(276英寸/秒)(取决于应用)
最大值加速度:20米/秒2 ( 787英寸/秒2)(取决于应用)
最大值径向负载能力:10，800牛顿(每个滑块)
温度范围:-20℃至+120℃(-4℉至+248℉)，短暂最高。+150℃(+302℉)
可用导轨长度从160毫米到3，600毫米(6.3英寸到142英寸)，增量为80毫米(3.15英寸)，最大长度为更长的单导轨。
尺寸为28和43的4，080毫米(160.6英寸)。
辊子材料:钢100Cr6(也可提供不锈钢AISI 440)
滚子销终身润滑
滚子密封件/护罩:2RS(防溅)
根据ISO 2081公司的标准，28号和43号导轨和滑块体是镀锌的，滚道经过感应淬火和研磨。
根据ISO 2081公司的标准，18号钢轨采用深氮化和黑色氧化的罗龙-氮氧化物处理进行硬化，滑块体采用标准镀锌。
尺寸为28-43的钢轨材料:冷拉碳钢CF53
18号钢轨材质:冷拉碳钢20MnCr5
Rollon ULC18/TLC18
Rollon ULC28/TLC28
Rollon ULC43/TLC43/KLC43
Rollon ULC63/TLC63/KLC63
Rollon NU18
Rollon CSW18-60
Rollon CSW18-80-A
Rollon CSW18-80-B
Rollon CSW18-100
Rollon CSW18-120-A
Rollon CSW18-120-B
NTE28
NUE28
CSW28-80
CSW28-100-A
CSW28-100-B
