ELBE 系列0.100 技术说明 偏转角度 35° 扭矩达35000牛米
ELBE 系列0.100 技术说明 偏转角度 35° 扭矩达35000牛米

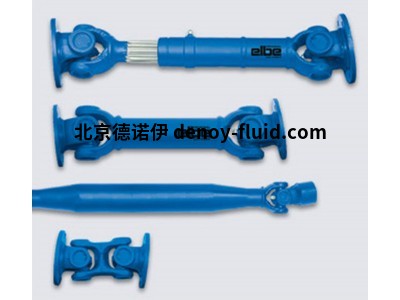

关于构造，原始ELBE万向节轴由叉部件组成，十字接头、滚针轴承、花键加长件和精密卡套管。
关于构造，原始ELBE万向节轴由叉部件组成，十字接头、滚针轴承、花键加长件和精密卡套管。
叉子零件使用闭模锻件制造，而十字接头由冷压机或闭模制成锻件。通用驱动的高压力区域
轴经过热处理以获得硬度和韧性的最佳组合。随后万向节十字轴颈和轴承座被研磨非常精细的公差。
每个叉部件都经过钻孔，以便能够安装滚针轴承座。轮毂花键对加长件进行拉刀，并对配合的外花键进行轧制。如果有必要减少花键的滑动力，它们可以涂有优质塑料。生产花键的轧制过程使
表面，并获得更高的负载能力，这导致与铣削花键。
这种轧制过程是有利的
| 王博雅 QQ：2353585188 手机：18519029373 电话：010-64714988-192 传真：010-84786709-667 邮件：sales12@handelsen.cn |
 |
 |
因为它不会中断晶粒流动。组装通用时万向节轴轴承箱，因此万向节十字轴，用卡环锁定到位。
万向节根据客户要求进行润滑
规格（即使用高温润滑脂，长寿命润滑脂或低温润滑脂）
有三种方法可以维护万向节
轴承：
•中央润滑：
润滑脂嘴位于接头内侧
十字架。轴承箱配有
润滑脂通过润滑油通道。
•外部润滑：
润滑脂嘴连接在
其中一个轴承箱，润滑脂通过润滑油通道分布。
•免维护：
在相应的应用条件下/
或者使用优化的密封系统
以省去润滑。
优化的密封系统提供卓越的保护
防止污垢和湿气渗透
它们可以在泥土、灰尘、沙子和水的恶劣环境条件下完美使用
在场。此外，环境也将
由于防止了润滑脂从轴承箱中泄漏，因此受到保护。
如前所述，有两种轴承版本可供选择：
•滚柱轴承，使用这种类型的轴承
使用寿命比
滚针轴承版本。
•滚针轴承
组装后，万向节轴在
适当的操作速度。这确保避免了导致部件损坏的麻烦振动。
万向节传动的一般规范
轴系列0.100：
最大偏转角度：最高35°
扭矩范围：高达35000牛米
法兰或轮毂连接
MdNom：上预选的标称扭矩
操作力矩的基础。必须根据剩余的操作特性，如冲击载荷、偏转角度、旋转，单独计算相应的允许扭速度等
MdLim：极限扭矩，如果确保有限的频率，则可以从通用驱动接头瞬时传递，而不会造成功能损坏。
列出的额定扭矩指的是标准版本、轮毂、量程等。允许的实际扭矩取决于设计。
ß*=每个关节的最大偏转角度
Jm=惯性矩
G=重量
Smin=管状类型的最小长度
S1=压缩长度 短型S2
X1=分别为Smin时的扩展。S1
X2=S2处的延伸
P1=管道直径。尺寸以粗体显示用于正常应用程序的类型。
可选尺寸适用于长尺寸高速轴，参见技术附件域速度
P2=替代管P3
ELBE具体产品型号：
Elbe 0.107.301
Elbe 0.107.302
Elbe 0.107.400
Elbe 0.107.401
Elbe 0.107.402
Elbe 0.109.100
Elbe 0.109.101
Elbe 0.109.102
Elbe 0.109.105
Elbe 0.109.110
Elbe 0.109.111
Elbe 0.109.112
Elbe 0.109.115
Elbe 0.109.130
Elbe 0.109.131
Elbe 0.109.132
Elbe 0.109.140
Elbe 0.109.141
Elbe 0.109.142
Elbe 0.109.145
Elbe 0.109.200
Elbe 0.109.201
Elbe 0.109.202
Elbe 0.109.205
Elbe 0.109.300
Elbe 0.109.301
Elbe 0.109.302
Elbe 0.109.400
Elbe 0.109.401
Elbe 0.109.402
Elbe 0.109.405
