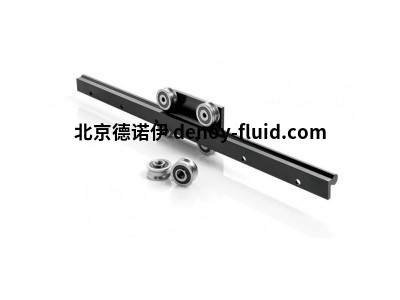

意大利rollon棱柱形导轨TLV系列



高伟 QQ：2853369888   手机：17710704891 电话：010-64714988-215 传真：010-64714988668 邮件：tk5@handelsen.cn

　　滚珠　滚子　防腐蚀 COMPACT_RAIL

　　导轨形状　淬硬滚道

　　每个滑块的最大负载能力[N]　　C 0rad　15000　C 0ax　10000

　　最大动荷载承载能力[N] C 50　　36600

　　最大力矩[NM]　　Mx 350 My　689 　　Mz　1830

　　最大速度*[M/S]*　9

　　最大加速度 [M/S2]　20

　　最大导轨长度[MM]　999999999**

　　运行温度　-20°C /+120°C

　　带滚子的 O-Rail 直线系统确保配置的最高灵活性，系统基本组件 FXRG 导轨的原始形状为 3 个滚道呈 90°排列，R 系列滚子可在任一滚道上运行。



　　使用单个或多个平行导轨允许用户实现多种配置，满足所有直线运动要求。

　　O-Rail 作为多功能直线系统设计，非常适合自动化应用。系统组装方便，即使在不平坦表面也可以提供光滑运动。

　　技术特性

　　摩擦性极低，运行非常光滑

　　运行非常安静

　　双滚珠座圈加上极厚外部环和哥特式外形超精加工滚道，确保高负载容量

　　特种润滑油终身润滑，适合广泛工作温度：–40°到 +130° C

　　旋转运动补偿最高 ± 5°，轴向运动补偿最高 ± 1mm

　　氯丁橡胶密封确保防尘

　　ROLLON-NOX 专利生产工艺进一步优化导轨材料，包括热化学深度渗氮固化处理，以及黑色后氧化处理，确保有效防锈(盐雾 120 小时)

　　Plus System 直线装置采用经过阳极氧化的挤压成型 Anticorodal 6060 和 6082 耐蚀铝合金，在铝合金内部安装有 AISI 303 和 404C 低碳不锈钢材质的轴承、直线导轨、螺母、螺栓和其它部件，这些材料可以防止或延缓这个直线装置所在潮湿环境引起的腐蚀。

　　特殊的无沉积表面处理，结合了一个采用食品级有机植物油的润滑系统，使该线性单元能够被用于高敏感性和关键的应用，例如在食品和制药工业，在这些行业，对产品的污染是被禁止的。

　　内部不锈钢部件

　　经过阳极氧化的挤压成型 Anticorodal 6060 和 6082 耐蚀铝合金

　　AISI 303 和 404C 超低碳不锈钢材质的直线导轨、螺栓、螺母和其它部件

　　使用食品级有机植物油进行润滑

　　PLUS SYSTEM 系列包括 3 种有不同特点的产品：ELM，ROBOT，SC。

　　PLUS SYSTEM - ELM

　　这是 Rollon 首要系列的完全封闭的皮带传动直线执行器，具有高度通用性。

　　ELM 直线装置有四种尺寸可选，从 50 mm 到 110 mm。它们有一个坚固的挤压成型阳极氧化铝型材自支撑结构。推力的传递是通过钢加强聚氨酯带的传动。移动滑架所受支撑和精密导向是通过一个直线导向系统或可选的凸轮滚子系统。

　　一种聚氨酯密封条可完全防止灰尘、污垢、碎屑、液体和其它污染物进入传动带系统和直线导轨系统。它避免了其它密封系统如不锈钢片的脆弱性。

　　用于直线运动的部件、润滑剂贮槽、笼式滚珠轴承座和双唇密封件，增强了一个“免维护”系统。使用的皮带轮、轴承和传动轴是行业中最坚固的类型之一。对于工作环境非常恶劣，并需要高速工作循环和高重复定位精度的应用，ELM 是最佳产品。
