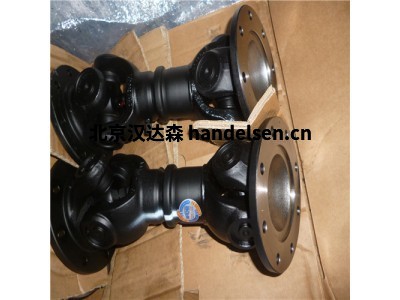

Elbe0.110万向联轴器系列参数

高伟 QQ：2853369888   手机：17710704891 电话：010-64714988-215 传真：010-64714988668 邮件：tk5@handelsen.cn

　　最大偏转角度可达35°

　　连接方式：DIN，交叉互锁，SAE法兰，轮毂或特殊连接

　　可选长度补偿

　　可选滚子或滚针轴承

　　万向联轴器选型前必须明确以下先决条件和情况：

　　1.从原动机到万向联轴器之间有无传动装置。若有传动比是多少，通过中间传动装置以后是几根轴输出，即是否有功率分流。考虑到原动机的类型、功率及其转速等。

　　2.需要考虑到原动机的类型和选配十字轴式万向联轴器传递负荷的负荷类别：单向恒定负荷、脉动负荷或双向交变负荷。万向联轴器的安装状态如何。水平、垂直还是倾斜安装。要尽可能使其轴线折角小于3度，如果不得已倾斜安装，要确定水平和垂直角是多少。

　　3.考虑到原动机的工作环境是怎样的，是否有高温、粉尘、水淋、化学腐蚀等恶劣环境条件的影响，根据使用环境的不同选择相应类型的万向联轴器。

　　4.需要知道万向联轴器两端要求的联接形式及具体的安装尺寸，以及要了解否有安装托架等特殊要求。

　　5.十字轴式万向联轴器本身的转速是多少。是否需要进行动平衡。要求动平衡或平衡，要求哪一级别的平衡品质等级。

　　6.安装位置是否有限制。具体安装长度是多少，是否需要伸缩。要求伸缩时，万向联轴器最短状态下向外的伸长量是多少。对于不需要伸缩的万向联轴器必须考虑轴向尺寸误差的补偿，应确定在系统中进行补偿的位置。通过对以上先决条件的了解，逐步确定万向轴的规格，

　　7、最后确定选择哪一种结构形式。万向联轴器的结构形式有十字轴式、球笼式、球叉式、凸块式、球销式、球铰式、球铰柱塞式、三销式、三叉杆式、三球销式、铰杆式等，最常用的为十字轴式，其次为球笼龙，在实际应用中根据所传递转矩大小分为重型、中型、轻型和小型。要想从如此多的万向联轴器中选择一款适合原动机使用的联轴器就需要深刻了解以上所述的先决条件和外界影响因素。

　　选用计算

　　万向联轴器的计算转矩：

　　Tc=TKnKhKKa≤Tn(N·m)

　　交变载荷时：Tc≤Tf (N·m)

　　式中Tn——万向联轴器的公称转矩，N·m，(它是在给定条件下的理论计算数值，即联轴器转速，n≈10r/min。轴承寿命 Ln=5000h、轴线折角 =3°、载荷平稳时的数值);

　　Tf——万向联轴器的疲劳转矩，N·m

　　T——万向联轴器的理论转矩，N·m ;其中T=9550Pw/ N (N·m)

　　Pw——驱动功率，kw

　　N——万向联轴器转速，r/min

　　Kn——万向联轴器的转速修正系数，

　　Kh——万向联轴器的轴承寿命修正系数

　　K ——万向联轴器的两轴线折角修正系数

　　Ka——载荷修正系数。载荷均匀，工作平稳时，Ka=1.0;载荷不均匀，中等冲击时，Ka=1.1～1.3;较大冲击载荷和频繁正反转时，Ka=1.3～1.5，特大冲击载荷和频繁正反转时Ka>1.5。

　　对于转速高、折角大或其长度超出规定的万向联轴器，除按上述计算处，还必须验算其转动灵活性，转动灵活性用n 表示，一般情况下：n >18000。

　　式中 ——万向联轴器的轴线折角，(°);n——万向联轴器的转速，r/min.

　　DELTA电源规格

　　o 单相输入： 90-265 V AC(48-62 Hz)

　　o 有源功率因数校正

　　(PFC)：

　　0.99 / 0.83(100%负载)

　　o 效率： 高达84%(满载时)

　　o 输出纹波和尖峰： 0.5 mV rms / 8 mV pp

　　o 规： 从5 mV(0-100%负载步骤)

　　o 恢复时间： 从100μs(50-100%负载步骤)

　　o 编程速度： 从7毫秒(10-90%)

　　o 模拟编程精度： 从0.2%

　　o 稳定输出电压和

　　当前：

　　10.10 -5 / 10.10 -5

　　o MTBF： 500.000小时

　　o 运行环境温度： -20至+ 50°C

　　DELTA电源标准

　　o 电源标准： EN 61204-3

　　o 通用排放： EN 61000-6-3(EN 55022B)

　　o 通用免疫： EN 61000-6-2

　　o 安全： EN 60950 / EN 61010

　　o 绝缘输入/输出 ： 3750 V rms

　　o 保护等级： IP20

　　o cTUVus等

　　DELTA电源 尺寸

　　宽度=一半19

　　高度= 66毫米(包括英尺)

　　深度= 202毫米

　　重量= 1.7千克

　　型号电压范围电流范围

　　原厂采购Delta Elektronika一般电源/Delta Elektronika稳压电源/Delta Elektronika高压电源

　　型号电压范围电流范围

　　ES 015-100 - 15 V0 - 10 A

　　ES 030-50 - 30 V0 - 5 A

　　ES 075-20 - 75 V0 - 2 A

　　ES 0300-0.450 - 300 V0 - 0.45 A

　　DELTA电源特点

　　o 极低的输出纹波和尖峰

　　o EMC超越CE要求：低发射和高抗扰度

　　o 对负载变化的出色动态响应

　　o 防止所有过载和短路情况

　　o 设计用于全功率的长寿命

　　DELTA电源功能

　　o 具有电压和电流共享的主/从并联和串联操作

　　o 采用10圈电位器进行电压和电流控制

　　o 用于实验室或可选19“机架安装

　　o 对流冷却

　　DELTA电源可选项

　　· 后部电源输出和遥感

　　后面板上的输出端子而不是前面板上的接线柱，包括遥感。有关更多信息，请下载数据表ES150系列(参见第1-5和1-6页)。

　　· 序

　　任意波形发生器或独立自动化。定序器集成在以太网控制器中。有关更多信息，请下载数据表以太网接口。

　　· 提高输出功率

　　保守的额定单元允许以相同的可靠性提供额外的输出功率。在一些降额时，最大输出电压或电流可以增加大约10%。欲了解更多信息请联系我们

　　· 19英寸机架适配器

　　机架适配器套件用于将ES150单元定位在19英寸机架中。有关更多信息，请下载数据表ES150系列(参见第1-5和1-6页)。

　　· 安全电压和电流设置

　　为了最大限度地提高安全性，可以仅使用螺丝刀调整CV和CC的设置，并使用塑料盖进行保护，防止意外调整。

　　· 软件控制和接口

　　工厂安装的编程接口 *：

　　§ 以太网(包括音序器)

　　§ RS232

　　§ PROFIBUS

　　§ CANBUS

　　外部接口模块：

　　§ 以太网模块

　　§ RS232模块

　　§ IEEE488模块

　　§ ISO AMP模块

　　*只有一个单元中的一个接口有空间，模拟编程连接器将被移除

　　SM 15-4000 - 15 V0 - 400 A

　　SM 30-2000 - 30 V0 - 200 A

　　SM 45-1400 - 45 V0 - 140 A

　　SM 60-1000 - 60 V0 - 100 A

　　SM 70-900 - 70 V0 - 90 A

　　SM 120-500 - 120 V0 - 50 A

　　SM 300-200 - 300 V0 - 20 A

　　SM 600-100 - 600 V0 - 10 A

　　产品特点

　　o 设计用于全功率的长寿命

　　o 对负载变化的出色动态响应

　　o 防止所有过载和短路情况

　　o EMC超越CE要求：低发射和高抗扰度

　　o 低噪音：风扇受温度控制

　　功能

　　o 具有电压和电流共享的主/从并联和串联操作

　　o 允许堆叠，不需要单元之间的空间

　　o 多个单元的高功率??系统配置

　　o 19“机架安装或实验室使用(包括脚)

　　o 遥感

　　o 连锁

　　可选项
