Nilos-Ring用于圆锥滚子轴承AV，JV，AK
| 高轲 QQ：2850590595 手机：18518179343 电话：010-64717020-172 传真：010-84786709-666 邮件：sales62@handelsen.cn |
 |

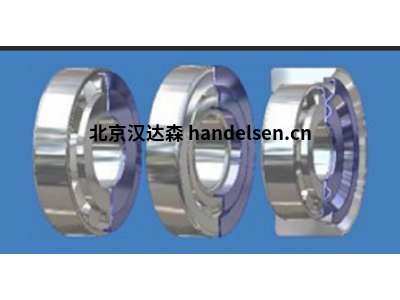

如图所示，为轴承侧生产了两种形式的NILOS环：AV和JV。由于内轴承圈和外轴承圈之间的宽度不同，密封边缘的尺寸与其他形式的密封边缘的尺寸明显不同。它们的尺寸确保始终在滚子轴承圈上就位，从而确保在所有情况下均能实现正确的密封。
密封外滚子轴承圈的NILOS环被描述为“ AV”型。
描述：单列
302 07圆锥滚子轴承的“外部密封” NILOS环被描述为“ 302 07 AV”类型。
密封内滚子轴承套圈的NILOS环被描述为“ JV”类型。
描述：单列
302 07圆锥滚子轴承的“内部密封” NILOS环被描述为“ 302 07 JV”类型。
圆锥滚子轴承的第二种外部密封是NILOS-Double-Ring，在此称为“ AK”类型。描述：单排313 11圆锥滚子轴承的“双外部密封” NILOS环被描述为“ 313 11 AK”类型。
基本规则：同心定位
与所有密封元件一样，NILOS环的密封边缘必须完全同心。这是产生迷宫式凹槽所需的密封效果的唯一方法。应安装外部密封的NILOS环，以使其在轴上轻轻摩擦，内部密封环必须位于轴承箱孔的中心。
因此，内部凹槽的内边缘和外边缘不应在螺纹，螺纹跳动，上推部分或中空部分上或之中。轴或外壳肩部的半径必须≤0.1。
所需空间“ h1”
安装高度“ h”是尺寸表中的最大尺寸，不影响密封效果。因此，如果将所需空间考虑为“ h1” = h + 1 mm，就足够了。
