JAKOB金属波纹管联轴器KR65



JAKOB金属波纹管联轴器KR65。

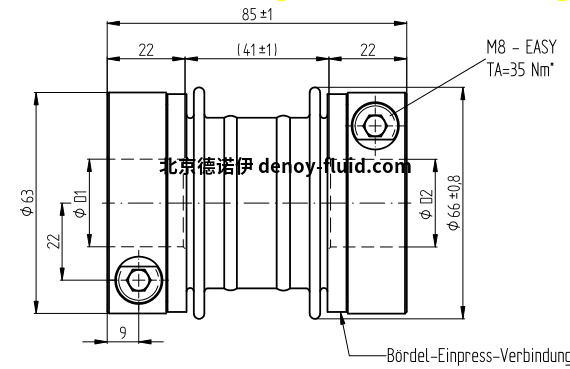

Øa=66.c=22，     f=M8，g=41.h=9，      L=85，D1=30G6，D2=35H6。

技术指标：

额定扭矩：65牛米

最大扭矩：130牛米

扭转刚度：12牛/角分。

质量惯性矩：0.25 10kgm²。

最大的轴向位移：±0.3毫米。

最多。横向轴偏移：0.3毫米

轴向弹簧刚度：90 N/mm。

横向弹簧刚度：80 N/mm。

操作温度范围：-40°至+200℃。

允许的运行速度：最高14,000转/分钟。

D1/2最小/最大=Ø13/Ø35mm。

重量：约0.4公斤



材料设计。

波纹管：不锈钢1.4571

轮毂：高强度铝

夹紧螺钉：ISO 4762-FKL 12.9。

压线：黄铜

点：MB-083 10770

JAKOB金属波纹管联轴器KR系列。



特点：

-简单的夹持式轮毂，便于两边的装配。

直型波纹管--全长较长。

低弹性 -高抗扭刚度 -高抗扭刚度

-扭矩范围：25-1,500牛米。

-轴的直径：8-85毫米



JAKOB金属波纹管联轴器系列KR产品型号及特点。

1、JAKOB金属波纹管联轴器KR50。

Øa=56，c=19，     f=M6，g=33，h=8，      L=73，D1=35G6，D2=35H6。



技术指标：

额定扭矩：50牛米

最大扭矩：100牛米

扭转刚度：10牛/角分。

质量惯性矩：0.12 10kgm²。

最大的轴向位移：±0.3毫米。

最大横向轴线偏移量：0.2毫米。

轴向弹簧刚度：160 N/mm。

横向弹簧刚度：170 N/mm。

操作温度范围：-40°至+200℃。

允许的运行速度：最高14,000转/分钟。

D1/2最小/最大=Ø10/Ø32mm。

质量：约0.3公斤



材料设计。

波纹管：不锈钢1.4571

轮毂：高强度铝

夹紧螺钉：ISO 4762-FKL 12.9。

压线：黄铜

点：MB-083 10769

以上就是JAKOB金属波纹管联轴器KR65介绍
