JAKOB金属波纹管联轴器系列KG

JAKOB金属波纹管联轴器系列KG。

杨文辉小组 QQ：2850590598   手机：18301216381 电话：010-64717020-118 传真：010-84786709-666 邮件：sales11@handelsen.cn

特点：

-易于夹持

轮子，易于安装在两侧 - 钢制轮毂/焊接设计，最高温度350℃。

-2或4个波纹管--全长短--高抗扭刚度。

-扭矩范围：40-3.000牛米。

-轴的直径：12-100毫米

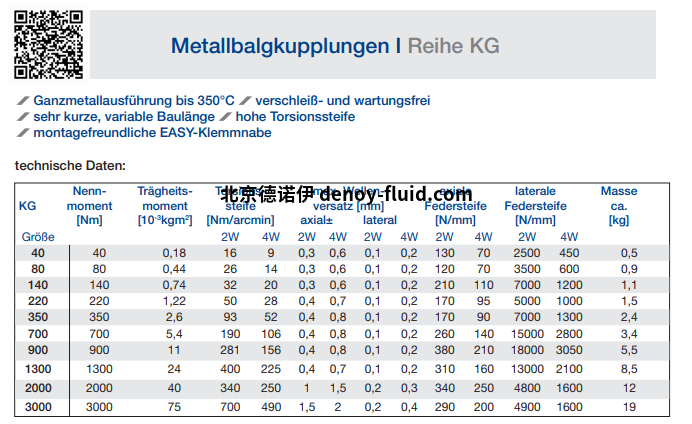

JAKOB金属波纹管联轴器系列KG 产品型号及特点

1、JAKOB金属波纹管联轴器KG40-2W。

Øa=56，c=18，     f-TA=M6-16NM，g=13，D1=16G6，D2=24H6。

技术指标：

额定扭矩：40牛米

最大扭矩：80牛米

扭转刚度：16牛/角分。

质量惯性矩：0.18 10kgm²。

最大的轴向位移：±0.3毫米。

最大侧向轴偏移量：0.1毫米。

轴向弹簧刚度：130 N/mm。

横向弹簧刚度：2500 N/mm。

操作温度范围：-40°至+350°C。

允许的运行速度：最高14,000转/分钟。

D1/2最小/最大=Ø12/Ø32mm。

重量：约0.5公斤

材料设计。

波纹管：不锈钢1.4571

花鼓：Steel-St 52

夹紧螺钉：ISO 4762-FKL 12.9。

Point: MB - 046 21761

2、JAKOB金属波纹管联轴器KG80-2W。

Øa=66.c=22.5，f-TA=M8-40NM，g=16，D1=32G6，D2=35H6。

技术指标：

额定扭矩：80牛米

最大扭矩：160牛米

扭转刚度：26牛/角分。

质量惯性矩：0.44 10kgm²。

最大的轴向位移：±0.3毫米。

最大侧向轴偏移量：0.1毫米。

轴向弹簧刚度：120 N/mm。

侧向弹簧刚度：3500 N/mm。

操作温度范围：-40°至+350°C。

允许的运行速度：最高11,000转/分钟。

D1 / 2 min/max = Ø14/Ø35 mm。

重量：约0.9公斤

材料设计。

波纹管：不锈钢1.4571

花鼓：Steel-St 52

夹紧螺钉：ISO 4762-FKL 12.9。

点：MB-046 22324

3、JAKOB金属波纹管联轴器KG140-2W。

Øa=71，c=27，     f-TA=M8-40NM，g=15，D1=65G6，D2=75H6。

技术指标：

额定扭矩：140牛米

最大扭矩：280牛米

扭转刚度：32牛/角分。

质量惯性矩：0.74 10kgm²。

最大的轴向位移：±0.3毫米。

最大侧向轴偏移量：0.1毫米。

轴向弹簧刚度：210 N/mm。

横向弹簧刚度：7000 N/mm。

操作温度范围：-40°至+350°C。

允许的运行速度：最高11,000转/分钟。

D1/2最小/最大=Ø18/Ø42mm。

重量：约1.1公斤

材料设计。

波纹管：不锈钢1.4571

花鼓：Steel-St 52

夹紧螺钉：ISO 4762-FKL 12.9。

MB - 046 20368
以上就是JAKOB金属波纹管联轴器系列KG产品型号技术的说明
