JAKOB金属波纹管联轴器KG40-4W

JAKOB金属波纹管联轴器KG40-4W

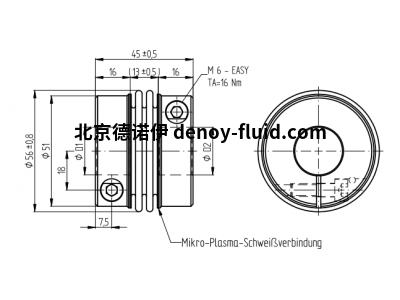

Øa=56，c=18，     f-TA=M6-16NM，g=13，D1=16G6，D2=24H6。

技术指标：

额定扭矩：40牛米

最大扭矩：80牛米

扭转刚度：16牛/角分。

质量惯性矩：0.18 10kgm²。

最大的轴向位移：±0.3毫米。

最大侧向轴偏移量：0.1毫米。

轴向弹簧刚度：130 N/mm。

横向弹簧刚度：2500 N/mm。

操作温度范围：-40°至+350°C。

允许的运行速度：最高14,000转/分钟。

D1/2最小/最大=Ø12/Ø32mm。

重量：约0.5公斤

材料设计。

波纹管：不锈钢1.4571

花鼓：Steel-St 52

夹紧螺钉：ISO 4762-FKL 12.9。

Point: MB - 046 21761

JAKOB Antriebstechnik是您可靠的合作伙伴，提供驱动和夹紧技术，专门满足客户的特殊要求。

40多年来，JAKOB Antriebstechnik一直以其扭转刚性金属波纹管联轴器而闻名，这是一种特殊形式的伺服联轴器。渐渐地，新的产品领域被添加到JAKOB Antriebstechnik公司的产品组合中，所以今天在动力传输技术领域，除了金属波纹管联轴器，弹性夹持器联轴器，还提供用于最小驱动的微型联轴器，以及用于最苛刻的应用的联轴器，距离可达6米。JAKOB Antriebstechnik全面的扭矩限制离合器和扭矩限制器也为传递扭矩的隔板离合器或传动轴提供可靠的过载保护。

在机械工程中夹持工具和工件时，JAKOB Antriebstechnik能够在夹持技术领域建立起广泛的产品组合。JAKOB Antriebstechnik的产品适用于高夹紧力的工具或工件需要可靠固定的地方。从替代传统类型的动力螺母和螺栓，到在板或夹持箱中具有高夹紧力的动力主轴，JAKOB Antriebstechnik为您提供可靠和高效的夹紧装置，使工作更加安全和舒适。JAKOB Antriebstechnik在夹紧技术领域的所有产品都基于复杂的力放大系统。根据不同的系列，该系统可以手动、液压或液压操作，以产生较大的夹紧力。

即使是敏感的机床电机主轴，JAKOB Antriebstechnik已经开发出一个有效的保护系统，电机主轴保护MS³。当发生不受控制的轴向或径向碰撞时，它可以保护电机主轴的敏感部件（如主轴轴承）不受严重影响。因此，在更换刀具后，可以定期继续进行加工，这不会导致昂贵的维修费用或更长的机床停机时间。

最后，JAKOB Antriebstechnik提供手动和自动（气动）异型轨道联轴器，用于快速联接和断开异型轨道，例如用于压力机。JAKOB Antriebstechnik的PKH（水平连接）和PKV（垂直安装）系列，适用于所有常见的外形尺寸。

二、JAKOB Antriebstechnik的金属波纹管联轴器的分类。

JAKOB金属波纹管离合器系列KM：6个波纹管离合器--经济高效的标准系列；扭矩范围：20-1300牛米；轴径：8-85毫米。

JAKOB金属波纹管联轴器系列KP：4个波纹管--全长--高扭转刚度；扭矩范围：25-900牛米；轴径：10-75毫米。

JAKOB金属波纹管联轴器KR系列：直波纹管--较长的总长度；低弹性--高扭转刚度；扭矩范围：25-1.500Nm；轴径：8-85mm。

JAKOB KG系列金属波纹管联轴器：钢轮毂/焊接设计，最高温度350°C；2或4个波纹管--全长短--高扭转刚度；扭矩范围：40-3.000Nm；轴直径：12-100mm。

JAKOB Antriebstechnik的金属波纹管联轴器系列的特点。

金属波纹管联轴器的特点。

-扭矩高达50.000牛米

-高抗扭刚度

-温度高达350°C

-高速

-可提供不锈钢版本

JAKOB金属波纹管联轴器系列KG。

特点：

-易于夹持

轮子，易于安装在两侧 - 钢制轮毂/焊接设计，最高温度350℃。

-2或4个波纹管--全长短--高抗扭刚度。

-扭矩范围：40-3.000牛米。

-轴的直径：12-100毫米

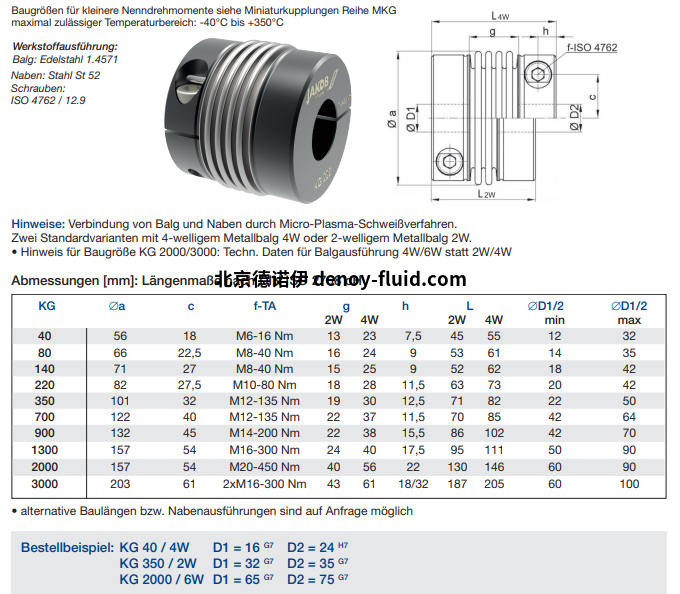

JAKOB金属波纹管联轴器系列KG 产品型号及特点

JAKOB金属波纹管离合器KG40-2W：Øa=56，c=18，     f-TA=M6-16NM，g=13，D1=16G6，D2=24H6。

JAKOB金属波纹管联轴器KG80-2W：Øa=66，c=22，5，f-TA=M8-40NM，g=16，D1=32G6，D2=35H6。

JAKOB金属波纹管离合器KG140-2W：Øa=71，c=27，     f-TA=M8-40NM，g=15，D1=65G6，D2=75H6。
