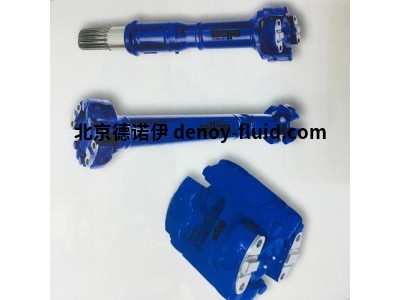

ELBE 0.800系列球窝万向轴
ELBE 0.800系列球窝关节和轴由滑动轴承支撑，只能在低速下使用。
允许的最大速度取决于偏转角和负载，但不应超过500 rpm。与万向节不同，球形接头不能承受轴向应力。
为了确保无故障运行，必须始终对接头进行充分润滑。这也可以通过使用油脂或注油的波纹管来完成。
一般技术数据
ELBE 0.800系列：
最大倾斜角度：35°
扭矩范围：最大1370 Nm
材质：11SMnPb 30 k
物料号：1.0718
特殊材料：X 17 CrNi 16-2
物料号：1.4057（耐腐蚀和耐酸）
ELBE的主要产品：
万向联轴器：ELBE 0.100系列，ELBE 0.200系列，ELBE 0.300系列，ELBE 0.400系列，ELBE 0.500系列
精密万向轴：ELBE 0.600系列
十字万向轴：ELBE 0.700系列
球窝万向节轴：ELBE 0.800系列
应用范围：
ELBE产品主要用于铁路机械，建筑机械，运输车辆，农业机械和工业制造机械。
替代兼容性：
产品特性可以根据客户需求制定，工厂可以根据产品配套的灵活性进行升级和更换，以实现现场的完美使用。
系列：0.700
最大Md：6至450 Nm
最大偏转角45°
加速至1.000 rpm
特征：
标准孔，DIN 6885型内孔，内六角孔
快速连接
长度补偿是可选的
精密万向节
滑动轴承
材质：钢，不锈钢
系列：0.800
Md Max：20至1.250 Nm
最大偏转角35°
加速至500 rpm
特征：
标准孔，DIN 6885型内孔，内六角孔
长度补偿是可选的
球窝连接器
滑动轴承
材质：钢，不锈钢
德国ELBE 0D616D100扭矩6NM轴径10mm
德国ELBE 0D620D100扭矩15NM轴径12mm
德国ELBE 0D625D100扭矩20NM轴径16mm
德国ELBE 0D632D100扭矩40NM轴径20mm
德国ELBE 0D640D100扭矩80NM轴径25mm
德国ELBE0D650D100扭矩120NM轴径32mm
德国ELBE 0D663D100扭矩250NM轴径40mm
精密万向轴，标准孔带键槽DIN 6885
德国ELBE 0D616D103扭矩6NM轴径10mm
德国ELBE 0D620D103扭矩15NM轴径12mm
德国ELBE 0D625D103扭矩20NM轴径16mm
德国ELBE 0D632D103扭矩40NM轴径20mm
德国ELBE 0D640D103扭矩80NM轴径25mm
德国ELBE 0D650D103扭矩120NM轴径32mm
德国ELBE 0D663D103扭矩250NM轴径40mm
精密万向轴，内方
德国ELBE 0D616D104扭矩250NM轴径——
德国ELBE 0D620D104扭矩15NM轴径——
德国ELBE 0D625D104扭矩20NM轴径——
德国ELBE 0D632D104扭矩40NM轴径——
德国ELBE 0D640D104扭矩80NM轴径——
德国ELBE 0D650D104扭矩120NM轴径———
德国ELBE 0D663D104扭矩250NM轴径——
双DIN 808，滚针轴承版本
精密万向轴，标准孔
德国ELBE0D616D300扭矩6NM轴径10mm
德国ELBE0D620D300扭矩15NM轴径12mm
德国ELBE0D625D300扭矩20NM轴径16mm
德国ELBE0D632D300扭矩40NM轴径20mm
德国ELBE0D640D300扭矩80NM轴径25mm
德国ELBE0D650D300扭矩120NM轴径32mm
德国ELBE0D663D300扭矩250NM轴径40mm
精密万向轴，标准孔带键槽DIN 6885
德国ELBE0D616D303扭扭矩6NM轴径10mm
德国ELBE0D620D303扭扭矩15NM轴径12mm
德国ELBE0D625D303扭扭矩20NM轴径16mm
德国ELBE0D632D303扭扭矩40NM轴径20mm
德国ELBE0D640D303扭扭矩80NM轴径25mm
德国ELBE0D650D303扭扭矩120NM轴径32mm
德国ELBE0D663D303扭扭矩250NM轴径40mm
精密万向轴，内方
德国ELBE0D616D304扭矩6NM轴径——
德国ELBE0D620D304扭矩15NM轴径——
德国ELBE0D625D304扭矩20NM轴径——
德国ELBE0D632D304扭矩40NM轴径——
德国ELBE0D640D304扭矩80NM轴径————
德国ELBE0D650D304扭矩120NM轴径——
德国ELBE0D663D304矩250NM轴径——
单DIN 808，滚针轴承版本
精密万向轴，标准孔
德国ELBE 0D616D400扭矩6NM轴径10mm
德国ELBE 0D620D400扭矩15NM轴径12mm
德国ELBE 0D625D400扭矩20NM轴径16mm
德国ELBE 0D632D400扭矩40NM轴径20mm
德国ELBE 0D640D400扭矩80NM轴径25mm
德国ELBE 0D650D400扭矩120NM轴径32mm
德国ELBE 0D663D400扭矩250NM轴径40mm
精密万向轴，标准孔带键槽DIN 6885
德国ELBE 0D616D403扭矩6NM轴径8mm
德国ELBE 0D620D403扭矩15NM轴径10mm
德国ELBE 0D625D403扭矩20NM轴径14mm
德国ELBE 0D632D403扭矩40NM轴径16mm
德国ELBE 0D640D403扭矩80NM轴径20mm
德国ELBE 0D650D403扭矩120NM轴径25mm
德国ELBE 0D663D403扭矩250NM轴径30mm
精密万向轴，内方
德国ELBE 0D616D404扭矩6NM轴径——
德国ELBE 0D620D404扭矩15NM轴径——
德国ELBE 0D625D404扭矩20NM轴径——
德国ELBE 0D632D404扭矩40NM轴径——
德国ELBE 0D640D404扭矩80NM轴径——
德国ELBE 0D650D404扭矩120NM轴径——
德国ELBE 0D663D404扭矩250NM轴径——
单DIN 808、短版、滚针轴承版本
精密万向轴，标准孔
德国ELBE 0D616D410扭矩6NM轴径8mm
德国ELBE 0D620D410扭矩15NM轴径10mm
德国ELBE 0D625D410扭矩20NM轴径14mm
德国ELBE 0D632D410扭矩40NM轴径16mm
德国ELBE 0D640D410扭矩80NM轴径20mm
德国ELBE 0D650D410扭矩120NM轴径25mm
德国ELBE 0D663D410扭矩250NM轴径30mm
精密万向轴，标准孔带键槽DIN 6885
德国ELBE 0D616D413扭矩6NM轴径8mm
德国ELBE 0D620D413扭矩15NM轴径10mm
德国ELBE 0D625D413扭矩20NM轴径14mm
德国ELBE 0D632D413扭矩40NM轴径16mm
德国ELBE 0D640D413扭矩80NM轴径20mm
德国ELBE 0D60D413扭矩120NM轴径25mm
德国ELBE 0D663D413扭矩250NM轴径30mm
精密万向轴，内方
德国ELBE 0D616D414扭矩6NM轴径——
德国ELBE 0D620D414扭矩15NM轴径——
德国ELBE 0D625D414扭矩20NM轴径——
德国ELBE 0D632D414扭矩40NM轴径——
德国ELBE 0D640D414扭矩80NM轴径——
德国ELBE 0D650D414扭矩120NM轴径——
德国ELBE 0D663D414扭矩250NM轴径——
单，带快换接头，DIN808，滚针轴承版本
精密万向接头，带有快速连接装置，带键槽
德国ELBE 0D616D423扭矩6NM轴径8mm
德国ELBE 0D620D423扭矩15NM轴径10mm
德国ELBE 0D625D423扭矩20NM轴径14mm
德国ELBE 0D632D423扭矩40NM轴径16mm
德国ELBE 0D640D423扭矩80NM轴径20mm
德国ELBE 0D650D423扭矩120NM轴径25mm
德国ELBE 0D663D423扭矩250NM轴径30mm
精密万向节，快速连接，内六角
德国ELBE 0D616D426扭矩6NM轴径——
德国ELBE 0D620D426扭矩15NM轴径——
德国ELBE 0D625D426扭矩20NM轴径——
德国ELBE 0D632D426扭矩40NM轴径——
德国ELBE 0D640D426扭矩80NM轴径——
德国ELBE 0D650D426扭矩120NM轴径——
德国ELBE 0D663D426扭矩250NM轴径——
德国ELBE 0D625D427扭矩20NM轴径——
德国ELBE 0D663D427扭矩250NM轴径——
德国ELBE 0D663D427扭矩250NM轴径——
