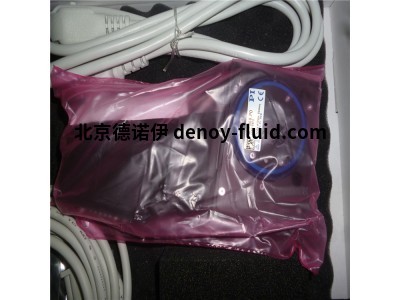

  • 产品照片
  • 产品照片
  • 产品照片

德国PI 精密Z向位移台L-306紧凑型



最小起订货量

  • 无限制

您可能还关注相似产品
  • 身份验证|
  • 主营产品|机械零件
  • 公司荣誉| 已通过认证 明星产品
供应产品分类
  • 暂无分类
本页信息为德国PI(Physik Instrumente)原厂生产的产品“德国PI 精密Z向位移台L-306紧凑型”产品信息,如您想了解更多关于“德国PI 精密Z向位移台L-306紧凑型”价格、型号、厂家的相关信息,请致电我们,或QQ在线交谈。
品牌PI 有效期至长期有效 最后更新2022-08-05 11:53
浏览次数130

德国PI 精密Z向位移台L-306紧凑型

杨文辉
QQ:2850590598  点击这里给我发消息
手机:18301216381
电话:010-64717020-118
传真:010-84786709-666
邮件:sales11@handelsen.cn
杨文辉邮箱:sales11@handelsen.cn电话:010-64717020-118 杨文辉微信二维码
德国PI 精密Z向位移台L-306紧凑型

德国PI 集团(Physik Instrumente)在精密定位领域的卓越技术,新的驱动概念、产品和系统解决方案在过去几年中为PI集团带来了持续不断的市场份额增长和健康的公司发展。高度垂直化的制造使PI能完全控制其工艺流程,从而对市场发展和新兴需求做出灵活反应。分形生产模型等现代化组织形式可确保各种批量尺寸的高效生产,例如仅生产一件产品、小型系列产品或大量的OEM产品。

北京汉达森机械技术有限公司现已经形成了“一站式”的采购体系,从询价、报价、订单,物流到售后,每一个环节都有我们国内和德国的同事共同协调配合,客户可以通过我们的ERP系统随时查询状态,让原本冗长复杂的采购过程变得轻松透明。
北京汉达森专业采购德国、意大利阀门、过滤设备、编码器、传感器、仪器仪表,


带步进、直流和无刷直流(BLDC)电机的垂直平台

垂直平台可在不使用适配器的情况下安装在线性平台上,且可实现多种多轴定位系统的自由组合。

1,L-306 紧凑型精密Z向位移台
紧凑型设计,多轴组合

L-306
? 紧凑型设计:表面63毫米×63毫米
? 步进电机和闭环直流电机
? 可选配线性编码器用于直接位置测量
? 交叉滚柱导轨
? 非接触式参考和限位开关

紧凑型Z向位移台,用途广泛
带皮带驱动的折叠驱动,Z向位移台结构紧凑。可安装在带M6 50 毫米 × 50 毫米连接间距的线性平台上(如L-406)。
驱动器
? 两相步进电机或闭环直流电机
? 空回补偿型滚珠丝杠
位置测量
? 增量线性编码器(可选配步进电机)
? 非接触式光学参考和限位开关
增量编码器用于高精度位置测量
非接触式光学编码器以极高的精度直接在平台上测量位置。非线性效应、机械作用或弹性形变不会对测量造成影响。
交叉滚柱导轨
对于交叉滚柱导轨,滚珠导轨中的滚珠的接触点被淬火滚柱的线接触取代。因此,它们的刚度明显提高,需要的预载
更小,这减少了摩擦并实现了更平滑的运行。交叉滚柱导轨还具有高导向精度和高负载能力的特征。力导向滚动体保
持架防止保持架蠕变。
应用领域
研究, 半导体技术, 光子, 自动化


订购信息
L-306.011100
紧凑型精密Z向位移台,13毫米行程,20牛负载容量,步进电机,含3米成套电缆
L-306.011112
紧凑型精密Z向位移台,13毫米行程,20牛负载容量,步进电机,带A/B正交信号传输的线性编码器,5纳米传感器分
辨率,含3米成套电缆
L-306.013112
紧凑型精密Z向位移台,13毫米行程,20牛负载容量,直流电机,带A/B正交信号传输的线性编码器,50纳米传感器分
辨率,含3米成套电缆

2, L-310 精密Z向位移台
带线性和旋转平台的紧凑型多轴组合

L-310
? 行程为26毫米(1”)
? 高分辨率编码器
? 直流、无刷直流及步进电机
? 零游隙滚珠丝杠
? MTBF为10000小时
? 负载能力达10千克


精密级Z向位移台
滚珠丝杠和交叉滚柱导轨带来高导向精度和刚性
应力消除铝基座可实现高稳定性。可按需提供真空版本。非接触式限位和参考点开关(霍尔效应)。位于行程中点带
方向感应的参考点开关。
驱动器类型
? .xxSD变型:2相步进电机可实现高转矩(即使低速时)和高分辨率。
? .xxAD变型:用于高速度的ActiveDrive直流电机:通过脉宽调制(PWM)信号进行控制,工作电压通过集成在电机
壳中的放大器获取。
? .023xxx变型:直流伺服电机
? .025xxx变型:无刷直流电机(BLDC)用于实现高旋转速度。平稳运行、低磨损,使用寿命更长。
位置测量
? 带直流电机的版本:旋转编码器
? 可选配:集成线性编码器,居中安装。
增量编码器用于高精度位置测量
非接触式光学编码器以极高的精度直接在平台上测量位置。非线性效应、机械作用或弹性形变不会对测量造成影响。

最小位移和缓慢运动
结合SMC Hydra控制器,带步进电机和集成线性编码器(L-
310.xASD)的版本可在传感器分辨率范围内实现可重复的最小位移。同样的配置可实现几传感器增量每秒的恒定低速
应用领域
用于工业和科研的精密定位,高占空比。

订购信息
L-310.20SD
精密Z向位移台,26毫米行程,55牛负载容量,步进电机,含3米成套电缆
L-310.2ASD
精密Z向位移台,26毫米行程,55牛负载容量,步进电机,带正弦/余弦信号传输的线性编码器,20微米传感器信号周
期,含3米成套电缆
L-310.023211
精密Z向位移台,26毫米行程,100牛负载容量,直流电机,带正弦/余弦信号传输的线性编码器,20微米传感器信号
周期,含3米成套电缆

L-310.023212
精密Z向位移台,26毫米行程,100牛负载容量,直流电机,带A/B正交信号传输的线性编码器,50纳米传感器分辨率
,含3米成套电缆
L-310.023232
精密Z向位移台,26毫米行程,100牛负载容量,直流电机,旋转编码器,含3米成套电缆
L-310.025212
精密Z向位移台,26毫米行程,100牛负载容量,无刷直流电机,带A/B正交信号传输的线性编码器,50纳米传感器分
辨率,含3米成套电缆
L-310.025232
精密Z向位移台,26毫米行程,100牛负载容量,无刷直流电机,旋转编码器,含3米成套电缆
L-310.20AD
精密Z向位移台,26毫米行程,30牛负载容量,ActiveDrive直流电机,旋转编码器,含3米成套电缆
L-310.24AD
精密Z向位移台,26毫米行程,30牛负载容量,ActiveDrive直流电机,带A/B正交信号传输的线性编码器,50纳米传感
器分辨率,含3米成套电缆
