       自1975年ROLLON开始进入直线运动领域以来，ROLLON开发了一系列的产品，解决了机械设计和制造等领域的大量问题。ROLLON导向器广泛用于：装配机、三维装卸、医疗机械、起重机械、雕刻机、拉伸机、焊接机器人、切割机、通用机械和工业生产保护板等众多领域。


   产品线

  Rollon导轨: Compact Rail / X-Rail / Easyslide / Curviline / Speedy Rail / Sys

，Rollon滑道，Rollon滑块，Rollon滑车，Rollon滚动轴承。T型滑道，D型滑道，U型滑道。





Linear Line 是 Rollon 专用于直线运动滑轨的系列。该产品范围包括直线笼式滚珠轴承滑轨和直线循环滚珠轴承导轨，有各种不同的型材截面和滑块类型。这种 Rollon 直线滑轨有经过淬火的滚道（X-Rail 和 Curviline 产品系列除外），用于范围广泛的工业应用，包括铁路、航空、医疗、物流、特种车辆和工业机器。

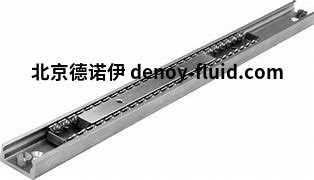

Compact Rail

配有高精度滚珠轴承滚轮滑块的直线滑轨

这个直线系统包括具有感应淬火滚道的钢直线滑轨，和也是由淬硬钢制成的高精度径向滚珠轴承滑块。这种直线滑轨价格实惠，易于安装在所有类型的表面上，包括未经机器加工的表面。

三个直线滑轨类型，T、K 及 U 型截面，允许对固有偏差的补偿，如机床外壳的偏差

内部滚道确保了紧凑的尺寸

两种滑块类型：有铝压铸块的 N 系列和有钢块的 C 系列

终生润滑的滚子轴承
       耐污垢和其它常见碎屑

适用于速度高至 9 m/s 的应用

滑轨宽度尺寸：18 mm，2 8mm，35 mm，43 mm 及 63 mm

可调预加载

滚道位于 C 型槽内部，防污垢。具有成形滚道的直线滑轨（T）、具有平滚道的直线滑轨（U），以及有混合形滚道的直线滑轨（K）可以不同的方式组合，以用于所有有一个或两个平面的平行度误差必须得到补偿的应用。


Compact Rail 直线滑轨的主要应用领域：

• 航空航天

• 铁路

• 医疗

• 工业机器

• 包装

• 自动化

• 物流

• T 型滑轨、TR 型滑轨、U 型滑轨的可选尺寸：18，28，35，43，63

• K 型滑轨的可选尺寸：43，63

• 最大运行速度：9 m/s（354 in/s）（取决于应用）

• 最大加速度：20 m/s2 （787 in/s2 ）（取决于应用）

• 最大径向负载能力：15,000 N（每个滑块）

• 温度范围：-20 ℃ 至 +120 ℃（-4 ℉ 至 +248 ℉）短暂最高温度 +170 ℃（338 ℉）

• 可选滑轨长度从 160 mm 至 3,600 mm（6.3 in 至 142 in），增量为 80 mm（3.15 in）。超长单一滑轨的最大长度为 4,080 mm，按需求提供

• 终生润滑的滚轮销

• 滚轮密封/护罩：2RS（防溅），2Z（钢盖盘）

• 滚轮材质：100CR6 钢

• 经过感应淬火和精磨的滑轨滚道

• 滑轨和滑块体经过 ISO2081 标准的镀锌

• 尺寸为 18 的 T 型和 U 型滑轨的材料：冷拔滚子轴承碳钢 C43 F

• 尺寸为 28 至 63 的 K 型、T 型及 U 型滑轨的材料：CF53


       如需更多产品型号及技术资料，欢迎垂询李银。
