德国SCHAAF产品SSV系列液压螺栓拉伸器

压螺栓拉伸器

张桐 QQ：2850590583   手机：18518172069 电话：010-64717020-112 传真：010-84786709-666 邮件：sales15@handelsen.cn

SSV系列液压螺栓拉伸器工作原理

当完成拉伸及拧紧后，液压螺栓拉伸器可以从螺栓上取下，而液压螺母则需要继续被拧紧在螺栓上。

除了生产标准的螺栓拉伸器外，SCHAAF还能根据不同的应用，度身为客户设计及定制特殊规格的螺栓拉伸器。

多年来， 应用轴向拉伸的技术，SCHAAF 已经为遍布全球的客户定制了众多特殊规格的产品。

初始位置

将液压拉伸器旋入螺栓。
当开始增大液压压力后，拉伸头向上移动，开始拉伸螺栓。

弹性变形

随着压力继续增大，螺栓开始伸长，产生轴向载荷。
根据弹性变形的原理，同
样大小的反向载荷将会压紧法兰。
这时螺母因螺栓的伸长而上升，与法兰接触面脱离开来。当
达到预设的载荷后，停止加压。

拧紧螺母

当达到预设的载荷后，可用拨棍拧紧螺母。
此时，轴向载荷被保留在螺栓里。
泄压后可取下液压螺栓拉伸器。

应用举例

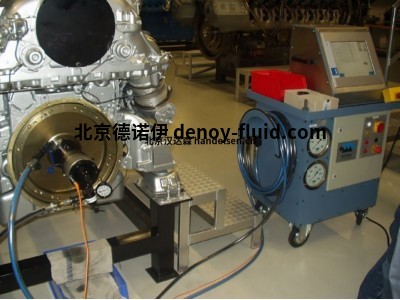

大型通用机械设备装配 (machine building )

船锚装配 (anchoring)

应用范围：船舶、钢铁、石化、电力等大型设备的螺栓紧固与拆卸

结构 · 单级，直径大，安装高度小 · 多级，直径小，安装高度大 材质 · 耐腐蚀、耐酸钢材，铝合金，其它材质组合 密封材质 · 多种密封材质可选择，适合从 -80° C 到 +320° C 温度范围；多种密封的耐压范围可选择， 最高可达 4000 bar 压力介质 · 多种介质可选择，如 HFC，油脂 (HM)，多种不同黏度等级的油品，水，乳剂或其它介质 压力控制 · 压力指示器，压力表，或其它仪表 行程 · 可按照客户要求 拉伸头螺纹与所有要预紧的螺栓相匹配 · 所有螺纹类型、尺寸、标准，其它预紧力传递零件，例如：卡口 用于拧紧主螺母 (SSV) 或锁紧螺母 (HM) 的转动元件 · 六角套环，带外传动齿轮的六角套环 (SSV)，手动，使用棘轮和齿轮传动， 叉形螺母扳手 (HM) 电机驱动 锁紧并维持预紧力的元件，用于HM液压螺母 · 锁紧螺母，垫片，带压力释放阀的压力蓄能器 活塞复位可通过以下方式实现 · 扳手，机械式元件拨动复位，弹簧复位，油缸液压复位，活塞液压复位 行程限制装置 · 机械式限制 (达到最大操作功率) · 超行程限制阀（通过自动泄压实现） · 超行程限制阀（通过切断压力发生器实现） 多种连接方式和接头形式 · 各种尺寸和类型的螺纹口连接，轴向连接，径向连接，下沉式连接，切向连接， 螺纹接头，快速接头，旋转接头，用于多油路互相连接的输入和输出连接器和转接头 表面处理工艺 · 镀锡青铜，发黑，涂漆，化学镀镍，可按照客户要求进行其它方式的表面处理

产品型号 ：

SCHAAF  HP1600

SCHAAF  HM M232x4

SCHAAF  SVK30/40

SCHAAF  HP3000
