PBS Turbo s.r.o.总部位于捷克，是一家精密的工程和制造公司，是重要的涡轮增压器制造商，其产品用于固定、船舶、机车和其他动力应用，自2005年起被MAN Diesel & Turbo公司所拥有。在全球范围内，超过125,000台涡轮增压器的交付，使得PBS涡轮公司在涡轮增压器的设计、开发和生产方面拥有杰出的经验，并使其能够作为涡轮增压器供应商集中满足客户的个别要求。

1997年，PBS涡轮公司加入了曼恩家族，如今是曼恩公司的一个附属机构，拥有约200名员工。PBS Turbo s.r.o.正逐渐成为发动机涡轮增压器的重要供应商，每个涡轮增压器的输出功率从390千瓦到2,700千瓦。

PBS涡轮公司生产的小型涡轮增压器从TCR10到TCR18，每个涡轮增压器的发动机功率范围高达2,700千瓦，这些涡轮增压器的设计在其整个工作周期内都能提供最佳性能

PBS涡轮公司生产的小型涡轮增压器从TCR10到TCR18，每个涡轮增压器的发动机功率范围高达2,700千瓦，这些涡轮增压器的设计在其整个工作周期内都能提供最佳性能

PBS Turbo涡轮增压器持有 ISO 14001、环境管理体系和 ISO 45001、职业健康和安全管理体系的认证

 l  TCR

最新一代的TCR涡轮增压器具有更高的效率、性能和可靠性。

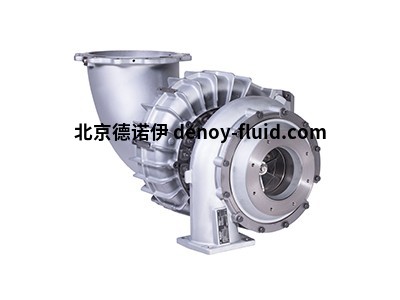

TCR 系列

经过充分验证的OEM应用的解决方案

TCR涡轮增压器是为了解决HFO、MDO、生物燃料和燃气发动机所面临的非常特殊的挑战。产品可用于整个发动机功率范围，每个涡轮增压器的功率从350千瓦到7兆瓦。

特点

用于每个涡轮增压器的发动机输出功率从350到7000千瓦。

-涡轮机类型：径向流

-最大允许温度650°C

-最大压力比为5.4

-恒定和脉冲压力的涡轮增压

-无管道设计，集成进油口和放油口

-适用于HFO、MDO、气体

优点

模块化设计：满足所有相关的发动机要求

易于维护和服务：可使用标准工具进行维护

可选择可变的涡轮面积：通过TCR涡轮增压器的气流可由VTA技术控制

基于状态的部件维护：根据部件状态更换部件，延长部件寿命，降低了成本

安装简便：紧凑的无管道设计确保了安装简便

技术数据

增压发动机输出

nok="f" gradientshapeok="t" o:connecttype="rect">

        最大增压发动机输出功率[千瓦]。

型号    4-冲程 [kW]   最大允许的速度[rpm]  重量[公斤]

TCR10      600             85,000                   48

TCR12      880             70,900                   78

TCR14      1,300               58,700                   108

TCR16      1,850               48,800                   175

TCR18      2,750               40,300                   306

TCR20      4,000               33,400                   504

TCR22      6,850               25,600                   1,044

比空气

消耗量 6.5kg/kWh

（le）

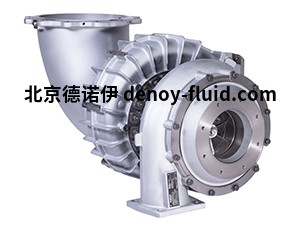

TCR系列

TCR涡轮增压器的设计是为了满足对HFO、MDO、生物燃料和燃气发动机的特殊要求。它们涵盖了所有可能的应用范围，如推进和固定发动机、发电机组以及牵引发动机，所有这些都必须符合尺寸和重量方面的严格要求。

优点

适用于HFO、MDO、天然气和DF

无管道设计，集成进油口和排油口

隔热外壳（SOLAS规则）。

发动机输出功率从390到2,350千瓦

最大压力比为5.4

混合流涡轮机（CFD优化）。

新安排的内侧滑动轴承

可随时改装

每个涡轮增压器的发动机输出量

 N/mm    P/mm     R/mm      S/mm      T/mm     X/mm      Y/mm

160            133       100         85,8         112,5       125,8       179

182            160       119,5    106          130          141          202

195        155       134          112          106          184          184

226            185      160      132      128          214          221

270       226      195          161          157      258          271

应用范围

 最新一代的PBST TCR涡轮增压器在提供更高的效率、性能和可靠性的同时，还缩小了尺寸和重量。先进的材料确保延长大修间隔，更容易维护和延长寿命。

 l  氮氧化物减排系统SCR-HP反应器

该反应器是世界上最小和最紧凑的氮氧化物减排系统。紧凑的设计使其易于集成，少数框架尺寸将覆盖整个二冲程组合，每个SCR反应器最高可达25MW。

 高压选择性催化还原法

PBST提供市场上最紧凑的SCR系统。它通过内部催化反应，将氮氧化物废气排放减少到目前IMO Tier III的限制。通过专门开发的蜂巢和蜂巢材料，以及一个集成的混合装置，与典型的市场设计和中速对应装置相比，反应器的整体尺寸已经大大减少。

我们先进的SCR-HP有六种框架尺寸，覆盖整个二冲程发动机组合，每个反应器最高可达25兆瓦。

 优点

-改进的紧凑型设计：与传统的反应器相比，改进的紧凑型设计为发动机制造商、船厂和船东带来了相当大的好处。

-单一来源的解决方案。PBST是唯一能够在二冲程领域提供废气后处理解决方案的制造商：高压选择性催化还原和废气再循环--包括一个电动涡轮鼓风机。这使得二冲程客户可以选择最适合他们情况的首选方案。

-成熟的技术：新系统的开发是基于我们在四冲程发动机方面的内部能力，它已经可以参考超过65万个操作小时。
