可拆卸的锥形夹紧系统，以下称为LKS，是机械元件，并且分配给轴 - 轮毂连接。

在口语中，LKS被称为张紧元件，夹紧装置或收缩盘。 LKS用于无间隙和力配合连接部件（轮毂）在光滑和无槽轴或轴上。

LKS的一个关键特性是通过集成螺钉进行夹紧（带有少数例外）并通过松开螺钉或按下环来进行非破坏性松动。



可拆卸的锥形锁定系统

锥形锁定系统原则上用于连接无间隙的部件 - 通常是光滑无槽轴上的零件 - 以及无间隙的传递力。

锥形锁定系统的一个特点是用于安装和安装的集成螺钉拆除不破坏/损坏。

依据

LKS的基础是圆柱形或锥形压配合。

具有少量组件和具有自锁设定角度的锥体的LKS最接近于此。

应通过有效表面对实现可拆卸和刚性连接。



基本

可拆卸锥形锁定系统的基础是圆柱形和锥形压配合。

除了利用轴的整个横截面之外，可以以较短的座椅长度传递大的扭矩。

这个目标可以通过刚性可拆卸圆锥锁定系统来实现

几个零件，设定角度小。



可拆卸锥形夹紧系统（LKS）分为三个夹紧系统。

内部夹紧系统

内部夹紧系统（夹紧螺栓）将轴/空心轴从内部扩展到轮毂。 动力流直接在轴和轮毂之间进行。内部夹紧系统对同心度和同心度没有影响。设计非常紧凑。





选择标准

首先，根据与系列尺寸（直径）相关的可传递力选择LKS。在选择过程中通常要检查三种类型的负载：

- 扭矩

- 弯曲力矩，夹紧点处的倾斜力矩

- 轴向力

在这里，最大 无论它们是静止的，脉动的，动态的，不平稳的等等 - 并且根据应用考虑相应的安全系数。





设定角度及其位置的影响

设定角度的大小和位置对径向应力曲线有很大影响，因此对表面压力和缺口效应有很大影响。





弯曲载荷

其中一个关键负载是弯曲载荷（倾斜力矩）。

这导致负载侧的电压增加（边缘压力）和

在卸载侧降低表面压力，部分取决于表面的提升。

低于最小表面压力，存在磨损腐蚀的风险。这是由于接触表面在推力方向上彼此微小滑动引起的。





内部夹紧系统

内部夹紧系统（夹紧螺栓）将轴/空心轴从内部扩展到轮毂。 动力流直接在轴和轮毂之间进行。内部夹紧系统对同心度和同心度没有影响。设计非常紧凑。







外夹紧系统

外部夹紧系统（收缩盘）将轮毂压在轴上。

动力流直接在轴和轮毂之间进行。

外部夹紧系统对同心度和轴向跳动没有影响。





夹紧系统之间

中间夹紧系统（夹紧装置）位于轴和轮毂之间。 功率流通过夹紧装置进行。 中间夹紧系统对同心度和轴向跳动有影响。







安装空间 - 一般

对于阶梯孔，不得将夹紧装置推到挡块上以抵靠轮毂。 拆卸时，请留出约2 - 5 mm的距离以松开环。这适用于所有中间夹紧系统。





带有羽毛键槽的轴

可拆卸的锥形夹紧系统可以通过滑键槽（根据DIN）夹紧。夹紧装置的功能不会受到损害。 应确保键槽边缘破损且无毛刺。





可重用性

未损坏的夹紧装置可以重复使用。

每次使用后必须更换螺丝！

BIKON 4500

BIKON 4500

是BIKON 1003的迷你剧

在组装期间，轮毂轴向移动

围绕支撑所需的方向

向上的距离。







安装

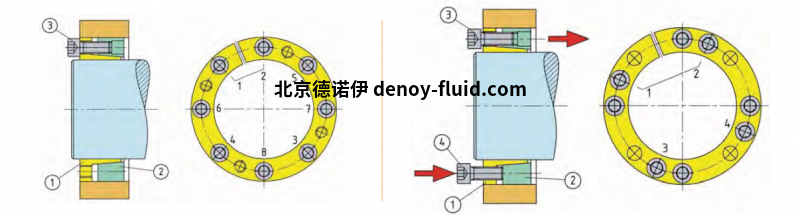

拧下所有螺钉（3）几个螺纹并将至少三个螺钉拧入法兰（第1部分）中的强制螺纹中，以使第1部分和第2部分保持一定距离 - 自锁锥形。

插入夹紧装置上油。

不要使用二硫化钼（MoS2）或润滑脂！

将推出螺纹中的螺钉拧入压力环的螺纹（第2部分）。

在几个地方均匀地拧紧

使用扭矩扳手拧紧螺纹。

拧紧插槽左右两侧的螺钉。

控制

按照排列顺序检查螺钉（3）的紧固扭矩TA。

如果没有螺钉可以再拧紧，则拧紧螺钉和组件。保护张力设置免受污垢！



拆解

拧下所有螺丝，松开几个螺纹和许多螺丝的连接，

当夹紧套筒（第1部分）中的取出螺纹可用时，拆下并拧入螺纹。

通过逐步，均匀，交叉拧紧推出螺纹中的螺钉来松开连接。一个接一个地拧紧槽的左右两侧的螺钉。

BIKON 4500  18X40

BIKON 4500  19X41

BIKON 4500  20x42

BIKON 4500  22X44

BIKON 4500  24X46

BIKON 4500  25X47

BIKON 4500  28X50

BIKON 4500  30x52

BIKON 4500  32X54

BIKON 4500  35X57

BIKON 4500  36X58

BIKON 4500  38X60

BIKON 4500  40x62

BIKON 4500  42X70

BIKON 4500  45X73

BIKON 4500  48X76

BIKON 4500  50x78

BIKON 4500  55X83

BIKON 4500  60x88

BIKON 4500  65X93

BIKON 4500  70x105

BIKON 4500  75X110

BIKON 4500  80x115

BIKON 4500  85X120

BIKON 4500  90x125

BIKON 4500  95X130

BIKON 4500  100x138
