roemheld紧凑型回转夹具

roemheld紧凑型回转夹具

     roemheld设计和制造创新的动力夹具系统，CNC机床虎钳，模具夹紧和处理技术，磁性夹紧系统，提升和定位装配产品以及零点安装系统。

      roemheld的摆动夹具有5个品种，包括迷你，紧凑型，标准，坚固和空气动力。我们还提供各种摆动夹具配件。每种回转夹具类型都有各种不同的夹具，以满足您的加工需求。

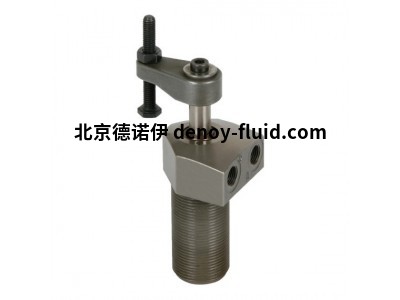

      roemheld紧凑型回转夹具紧凑型回转夹具 – 顶部法兰，单作用或双作用。

      回转夹具利用坚固的螺旋凸轮机构将夹紧臂摆动透明，以实现不受限制的负载。此处显示的紧凑型摆动夹具是极小、经济的夹具，适用于许多应用。可以安装夹紧臂，以从360°内的任何位置开始其90°摆动。顶部法兰版本允许使用标准接头或歧管安装进行薄型安装。提供一种夹具尺寸，单作用或双作用，标准配件或歧管安装，可选择顺时针、逆时针或零°摆动。可根据特殊订单提供 45° 和 60° 摆动角度。5000 psi 时的锁模力，适用于带标准臂的单作用夹具：450 lbs（1 系列）。



roemheld紧凑型回转夹具特征：

-顶部法兰版本允许薄型安装

-极小、经济的夹具

-提供一种夹具尺寸

-标准配件或歧管安装

-可选择顺时针、逆时针或零°摆动

-可根据特殊订单提供 45° 和 60° 摆动角度

-5000 psi 时的夹紧力，适用于带标准臂的单作用夹具。



roemheld紧凑型回转夹具应用：

液压摆动夹具用于夹紧当必须保持工件夹紧区域没有带子和夹紧用于不受限制的工件装载的组件和卸货。



零件号：

1849011

1849021

1849031

1849041

1849051

1849061

1849012

1849022

1849032

1849042

1849052

1849062
