Phytron系列步VSS / VSH原厂直供

1964年创建第一条同步和步进电机 ZSS 和 ZSH 产品线。

1984生产出第一台应用于真空环境电机。

 2016 年 1 月 29 日起Phytron GmbH – 通过 DIN EN 9100 航空航天工业认证，因此已被添加到全球约 400 家经批准的航空航天供应商的 OASIS 数据库中

对完美的不断追求与数十年的经验相结合，使 Phytron 成为极端环境条件自动化解决方案领域高科技设备的领先供应商之一，拥有最广泛的步进电机和步进电机功率级。除了带有可选齿轮和反馈系统的高精度步进电机和线性执行器外，Phytron 还提供广泛的电力电子设备和控制装置，以支持其全球的客户。

公司自 1994 年以来已通过 DIN EN ISO 9001、1997 至 2016 年通过 DIN EN ISO 13485 以及自 2016 的 DIN EN 9100 认证。

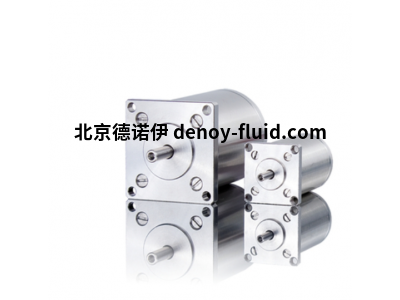

Phytron 的 VSS / VSH 步进电机是 30 多年空间技术经验的结晶。 专门设计的两相混合式步进电机可用于高达 10 -11 hPa 的真空环境。 它们是特殊环境的最佳选择，例如深度和高温或极端辐射强度。

概述：

用于在真空或空间中运行或用于低温应用的步进电机

可承受高冲击和振动载荷

真空度高达 10-11 hPa

温度范围取决于应用

抗辐射能力高达 106 J/kg

保持扭矩从 3.4 mNm 到 13 Nm

直径 19 至 125 毫米

每转完整步数：200 (1.8°)

排气孔以避免残留气体



可选的：

VGPL 行星/谐波传动齿轮

热敏元件型 KTC/Pt100 电阻传感器

编码器

双轴



定制结构：

可定制适用恶劣环境中运行，兼容洁净室，带主轴电机

用于减轻重量和抗振性的集成电机齿轮类型 - 钛外壳或空间应用

减少磁发射



应用：

质谱仪

电子显微镜

镀膜和溅射

航天

高能物理学

粒子加速器

深钻技术



VSS19.200.0.6型号参数举例：

型号：19.200.0.6

电流：0.6A

电阻：2.1 Ω

电感：0.85mH

保持转矩：3.4mNm

制动扭矩：0.9mNm

转动惯性：0.0009kg cm2

轴承轴向载荷：3N

轴承径向载荷：3N

质量： 0.05KG

长度：26.5mm

边长：19mm



52.200.1.2型号参数举例：

型号：52.200.1.2

电流：1.2A

电阻：2.65 Ω

电感：7mH

保持转矩：350mNm

制动扭矩：13mNm

转动惯性：0.15kg cm2

轴承轴向载荷：25N

轴承径向载荷：70N

质量： 0.72KG

长度： 65mm

边长：52mm



80.200.5型号参数举例：

型号：80.200.5

电流：5A

电阻：0.4 Ω

电感：2.3mH

保持转矩：2300mNm

制动扭矩：120mNm

转动惯性： 1.24kg cm2

轴承轴向载荷：50N

轴承径向载荷：180N

质量：  2.8KG

长度： 100mm

边长： 80mm
