德国 Ringfeder 法兰联轴器 TNF 5571



最小起订货量

  • 无限制

您可能还关注相似产品
  • 主营产品|欧洲进口工业设备
  • 公司荣誉| 明星产品
供应产品分类
  • 暂无分类
本页信息为北京汉达森 郭浪原厂生产的产品“德国 Ringfeder 法兰联轴器 TNF 5571”产品信息,如您想了解更多关于“德国 Ringfeder 法兰联轴器 TNF 5571”价格、型号、厂家的相关信息,请致电我们,或QQ在线交谈。
品牌Ringfeder 有效期至长期有效 最后更新2022-01-19 09:40
浏览次数0

德国 Ringfeder 法兰联轴器 TNF 5571

部分产品介绍
郭浪
QQ:2853369882  点击这里给我发消息
手机:18518269212
电话:010-64714988-196
传真:010-84786709-667
邮件:sales16@handelsen.cn
郭浪邮箱:sales16@handelsen.cn电话:010-64714988-196 郭浪微信二维码

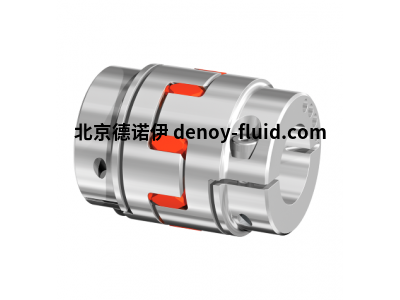

弹性颚式联轴器GWE 5117
具有高度紧凑设计的抗扭挠性,无反冲弹性体联轴器,具有单缝铝制夹紧轮毂,以及由钢制成的扩展心轴和内锥,用于在空心轴上进行摩擦锁定扭矩传递。
5种不同尺寸
孔直径d:4-35毫米(0.157-1.378英寸)
外径D:24.5-64.5毫米(0.966-2.539英寸)
全长L:42-82毫米(1.654-3.228英寸)
转速n max:6,000-15,000 1 / min
扭矩T:3-160 Nm(2.21至118.01 ft·lb)

齿轮联轴器TNZ ZCA / TNZ ZCB
标准集线器
所述RINGFEDER   TNZ ZCA耦合是扭转刚性的齿轮联轴器设计为具有一些间隙和由两个被连接tted螺栓连接的两个半联轴器。
不同于TNZ ZCA耦合,RINGFEDER   TNZ ZCB带有一个用螺栓固定的O形环载体,其通过改变安装顺序便于安装。要安装联轴器,请拧下盖子并将其放在轴上。
将轮毂安装到轴上,将轴套滑到轮毂上,然后将O形圈支架固定到轴套上。当涉及大型联轴器时,这种安装方式是有利的。
产品特征
扭转刚性齿轮联轴器,由优质钢制成
非常紧凑的设计可实现高功率密度
补偿角度,径向和轴向轴偏移
如果使用特殊密封件,则适合在最高+120°C的温度下使用
可提供分体式套筒(ZCA / ZCB-ZCA型号范围也可提供ZCB设计)和单件套筒(ZCH)
无需移动连接的机器即可更换弹性O形圈
钻孔最大270毫米
扭矩高达T Kn = 195,000 Nm / T Kmax = 390,000 Nm
速度高达n max = 6,000 rpm

法兰联轴器TNF 5571
RINGFEDER ?法兰接头是压配合更好的选择。既不需要诸如键槽或楔子之类的附加组件,也不需要外部的加热和内部的冷却。
只需简单地将法兰联轴器推到轴上并拧紧,即可通过拧紧收缩盘中的螺钉将法兰联轴器摩擦接合。它们传递扭矩和弯矩以及轴向和径向力。
产品特征
连接牢固,扭矩大
易于组装和拆卸
无间隙轴套连接
高水平的真实运行精度
应用领域
矿业公司
工厂制造商
变速箱制造商
 ProductHeaderDesktop (2)
齿轮联轴器TNZ ZCAU / TNZ ZCBU
标准集线器和扩展通用集线器
相较于TNZ ZCA类型,联接RINGFEDER  TNZ ZCAU配备有细长的轮毂,其长度可以适合于植物的要求。
较模型TNZ ZCAU,所述RINGFEDER ? TNZ ZCBU耦合配备有通过改变安装顺序便于安装的O形环的载体。要安装联轴器,请拧下盖子并将其放在轴上。
将轮毂安装到轴上,将轴套滑到轮毂上,然后将O形圈支架固定到轴套上。当涉及大型联轴器时,这种安装方式是有利的。像ZCAU型号一样,ZCBU具有一个细长的轮毂,其长度可以适应工厂的要求。
产品特征
扭转刚性齿轮联轴器,由优质钢制成
非常紧凑的设计可实现高功率密度
补偿角度,径向和轴向轴偏移
如果使用特殊密封件,则适合在最高+120°C的温度下使用
可提供分体式套筒(ZCA / ZCB-ZCA型号范围也可提供ZCB设计)和单件套筒(ZCH)
无需移动连接的机器即可更换弹性O形圈
钻孔最大270毫米
扭矩高达T Kn = 195,000 Nm / T Kmax = 390,000 Nm
速度高达n max = 6,000 rpm
一般说明
所述RINGFEDER ? TNZ耦合是扭转刚性的双万向节齿轮联轴器。
联轴器壳体的内齿是直的,而轮毂的齿是外齿,其半径可变。结果,轮毂可以在壳体内空间地移动,从而在指定的公差内补偿邻接的轴端的角度,径向和轴向轴未对准。
根据联轴器的类型和尺寸,标准齿可允许每个齿平面的最大角度偏差为0.5度,轴向运动可达到数毫米。最高 可能的径向轴位移取决于两个齿平面之间的距离。其他齿形可用于进一步的特定应用。

常见型号
RFN8006 6x9
RFN8006 7x10
RFN8006 8x11
RFN8006 9x12
RFN8006 10x13
RFN8006 11x14
RFN8006 12x15
RFN8006 13x16
RFN8006 14x18
RFN8006 15x19
RFN8006 16x20
RFN8006 17x21
RFN8006 18x22
RFN8006 19x24
RFN8006 20x25
RFN8006 22x26
RFN8006 24x28
RFN8006 25x30
RFN8006 28x32
RFN8006 30x35
RFN8006 32x36
RFN8006 35x40
RFN8006 36x42
RFN8006 38x44
RFN8006 40x45
RFN8006 42x48
RFN8006 45x52
RFN8006 48x55
RFN8006 50x57
RFN8006 55x62
RFN8006 56x64
RFN8006 60x68
RFN8006 63x71
RFN8006 65x73
RFN8006 70x79

 公司简介
德国Ringfeder为各行各业提供高质量的传输解决方案。36年多来,他们一直都是无键轴/轮毂技术领域的行业领导。此外,他们也提供Ringfeder减震装置、Ringfeder联轴节、Ringfeder转矩限制器以及其他特制和定制产品。
德国Ringfeder这些部件适用于多个行业的机械领域,例如金属加工、石油与天然气和机床。
RINGFEDER POWER TRANSMISSION是驱动和阻尼技术利基市场的国际领导者。由于我们强大的品牌RINGFEDER ?我们提供世界各地的用户出色的轴毂连接,阻尼解决方案和连接系统,用于在各种各样的行业最高的性能和耐用性的要求。
我们不仅基于近100年的经验和专业知识为客户提供专家建议,而且还与他们一起开发创新的,量身定制的解决方案-我们渴望成为绩效合作伙伴。

发展历史

2019年
发布新的RINGFEDER POWER TRANSMISSION网站

2015年
从10月1日起生效,RINGFEDER POWER TRANSMISSION收购了巴西Henfel,Jaboticabal,SP公司,从而进入了南美市场。有了它,产品组合将被战略性地开发

2014年
RINGFEDER POWER TRANSMISSION收购TSCHAN GmbH。两家公司的产品组合相互补充

2012年
合并Gro?wallstadt和Gro?-Umstadt的Krefeld业务

2008年
RINGFEDER输电印度PVT的建立。LTD。,印度金奈

2001
为冲击吸收部件“变形加专利申请”

1996年
从克雷费尔德·乌尔丁根(Krefeld Uerdingen)的位置更改为克雷费尔德·斯塔尔多夫(Krefeld Stahldorf)

1963年
在过去的9年中,RINGFEDER夹具组已成为全球复杂工业应用中的标准组件

1948年
RINGFEDER的工程师Oskar-Erich Peter发明了夹紧元件

1922年
德国专利局授予一种由弹簧环组成的弹簧的专利,该弹簧由乌尔丁根Waggonfabrik AG的工程师Ernst Kreissig发明。
在同一年,成立了RINGFEDER GMBH,以获取和利用Waggonfabrik AG的发明人的权利,因为当时的德国国家铁路公司仅按配额授予合同,货车上的任何营业额都不应损失。

部分产品分类及参数
RINGFEDER 涨紧套
RINGFEDER 联轴器
RINGFEDER 锁紧圈
RINGFEDER 传动皮带轮
RINGFEDER 刚性联轴器
RINGFEDER 传动设备
RINGFEDER 轴承等
