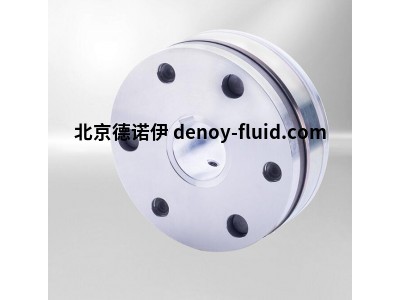

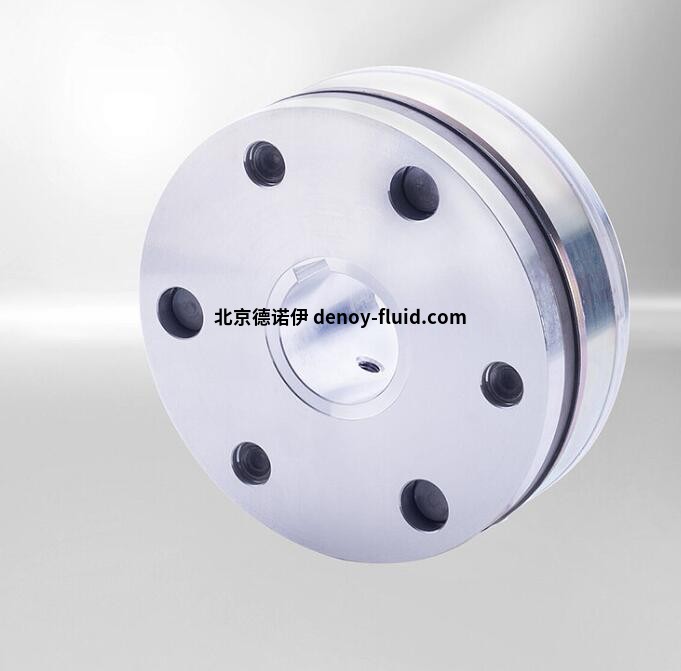

kendrion永磁制动器PM系列



      Kendrion是一家为欧洲，美国和亚洲汽车和工业市场客户提供创新，高质量电磁执行器和相关子系统的开发商，解决方案提供商，制造商和营销商。 我们的产品用于各种日常设备，如汽车，卡车，电梯，自动取款机，饮料机，报纸印刷机，医疗设备，空调设备和无数其他项目。 在我们服务的大多数市场中，我们处于领xian地位。



kendrion PM系列永磁制动器应用：

   具有高功率密度、高精度和耐用性。它们非常适合用于伺服电机、机器人、自动化、风力涡轮机、医疗技术以及非电机应用。



kendrion PM系列永磁制动器参数：

额定扭矩范围2，2 牛米 - 120 牛米

电压：直流 24 V

防护等级：IP 00

温度范围：-5 °C 双 +120 °C



       kendrion PM系列永磁制动器包括永磁制动器，其中制动力由永磁磁场产生。因此，制动器在断电条件下工作，并满足以下功能：保持，定位和紧急停止。制动力的中和作用力由抵消电场影响，即使在断电的情况下也能提供高度的安全性。永磁制动器的特点是在任何位置都能安全、无残余力矩地提升，并且制动扭矩的传递无间隙。



kendrion PM系列永磁制动器工作原理

PM系列永磁制动器设计用于干式运行。利用永磁场产生的力来产生制动效果。为了中和制动作用，永磁体的磁通量被替代电磁场（电磁释放系统）抵消。电枢和法兰轮毂之间的零间隙连接确保了制动扭矩到机器轴（例如电机轴）的零间隙传输，并以零残余扭矩可靠地释放永磁单面制动器。由于这些特性，永磁单面制动器是伺服电机应用的理想选择。



kendrion PM系列永磁制动器制动设计

牢固安装的现场线圈安装在永磁单面制动器的外圈和内圈之间。连接制动圆周上的磁场线圈出口所需的飞线。安装在外圈和内圈法兰之间的轴向方向的永磁体产生产生制动动作所需的磁场。电枢通过节段弹簧和铆钉紧固件与法兰轮毂连接，以建立轴向可移动、抗扭和无摩擦的连接。这确保了水平或垂直制动操作期间的零残余扭矩。永磁单面制动器的电枢和外圈之间的额定气隙"s"在制动器安装过程中进行调整（例如，通过安装公差）。法兰轮毂连接到机器轴（例如电机轴）上，从而实现抗扭和轴向固定连接。永磁场吸引并拉动与外圈或内圈摩擦接触的电枢，产生制动作用。当直流电压施加到永磁单面制动器的磁场线圈上时，交替的电磁场抵消永磁场施加在电枢上的力，从而释放制动器。除了节段弹簧施加的最小力外，要制动的轴不会暴露于任何其他轴向力。



kendrion 86 62103H00

kendrion 86 62104H00

kendrion 86 62106H00

kendrion 86 62107H00

kendrion 86 62109H00

kendrion 86 62111H00

kendrion 8662114H00

kendrion 8662116H00
