德国behlke高压开关HTS 300快速报价



●用于简单脉冲和放电应用的经济高效的高压开关解决方案

● 非常耐EMC

●  在开和关状态下绝对无噪声

● 高频时控制功率低

●类型取决于100 到300 ns 的接通时间可以选择更改从 25 ns 到 100 μs 的任何其他值



Behlke产品编号： T型号包含有关电压、电流和开启行为的编码信息。第一个数字代表电压，以 kV 为单位，破折号前的最后一个数字表示开启行为（0 = 固定开启时间，1 = 可变开启时间）。破折号后的数字以安培 x10 为单位表示电流。特殊功能由第二个破折号后的字母编码。示例 HTS 40-06：HTS = 高压晶体管开关，4 = 4 kV，0 = 固定导通时间，06 = 60 安培



1)带屏蔽输入的HTS 101-03（选件 LS-C）包括 1m 联动电缆和第二个插座。高品质自锁系统 (LEMO)。外壳：阻燃耐热硬塑料。



2) 扁平外壳中的HTS 101-03（选项 FC），带有用于控制连接的焊针（选项 PIN-C）。尺寸 89x64x17 毫米。符合 UL94-V0 的阻燃和耐热外壳。



3)带有陶瓷冷却表面的HTS 101-03（选项 CCS）。开关模块的顶部由陶瓷制成，以降低对环境的热阻。推荐强制对流。



4)高温超导 101-03带镀镍铜散热片（选项 CF）。提供各种尺寸、形式和厚度（-X1、-X2、-XS、-LC、-1）。带有选项 CF 的开关也可以浸入油箱中。



5)带有石墨散热片的HTS 101-03 （选项 CF-GRA）。

与铜相比，石墨具有相似的冷却性能，但重量仅为铜的 20%。请注意降低的热容量

6) HTS 101-03带有选项 CF-CER（陶瓷散热片）。

陶瓷散热片是无电位的，可以降低噪声关键应用中的 EMI。我们建议强制对流。



7)高温超导 101-03

 带有无电位铜冷却法兰 (opt.GCF) 和高频开关选项 (opt. HFS)。法兰可以安装在散热器上。对于中等 f(max) 和中等 Pd(max)。



8)带间接液体冷却的HTS 101-03（选项 ILC）。

用于自来水和其他导电冷却剂。内部热交换器由陶瓷制成。对于中等 f(max) 和中等 Pd(max)。

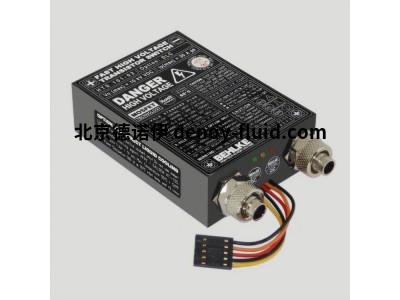

9)带直接液体冷却的HTS 101-03（选项 DLC）。

用于非导电流体（例如 GALDEN HT-135 或低粘度油）。最适合功耗非常高的高频应用。



10)高温超导 101-03 脉冲发生器配置（选项 PC），带高压尾纤（选项 PT-HV）、屏蔽输入（LS-C）和塑料法兰外壳（选项 FH）。可以 集成 HV 插座和其他零件组件以制作定制的 OEM 脉冲器。选件 PC 也可以与上述冷却选件结合使用。详情请咨询工厂。



11) HTS 101-03带有独立的控制单元（选项 SEP-C）。将控制电子设备放置在距离电力电子设备最远 1m 的地方。带自锁迷你插头的插头连接。



12) 如果它必须非常小：新的 HTS 紧凑型系列。(12 kV/15A) 带有选项 FC 和 PIN-C（扁平外壳 + 输入引脚）。尺寸 79x38x17 毫米 紧凑型系列开关的直流电压最高可达 24kV，交流电压最高可达 12kV。推挽式开关可提供高达 12kV 的电压和高达 6 kV 的推挽式交流开关
