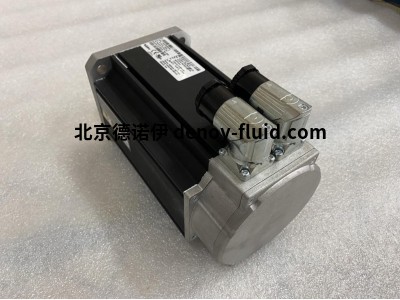

LAM Technologies步进电机M1343050可用于双极和单极模式

一、LAM Technologies步进电机NEMA 34系列   法兰安装

max扭矩超过 12Nm (1416oz-In)，使该系列步进电机成为市场上步进电机之一。

所有电机都有 8 根电线，可用于双极和单极模式。

当电机以双极模式使用时，可以在限制相电流的串联型连接或并联型连接之间进行选择，以用于高速利用电机的应用。14 毫米的轴直径确保在带传动应用中的稳定性。 根据要求，电机可实现12mm带键轴、双轴等。



M1343011

扭矩 3.1Nm (439oz-In)

电流 2.8Arms 或 5.6Arms

NEMA 34 标准法兰



M1343020

扭矩 4.4Nm (623oz-In)

电流 2.8Arms 或 5.6Arms

NEMA 34 标准法兰



M1343021

扭矩 4.4Nm (623oz-In)

电流 3.5Arms 或 7.1Arms

NEMA 34 标准法兰



M1343031

扭矩 6.8Nm (963oz-In)

电流 3.5Arms 或 7.1Arms

NEMA 34 标准法兰

M1343041

扭矩 8.1Nm (1147oz-In)

当前 3.5Arms 或 7.1Arms

NEMA 34 标准法兰



M1343050

扭矩 9.2Nm (1303oz-In)

电流 3.5Arms 或 7.1Arms

NEMA 34 标准法兰



M1343051

扭矩 9.2Nm (1303oz-In)

电流 5Arms 或 10Arms

NEMA 34 标准法兰



M1343060

扭矩 12.1Nm (1714oz-In)

电流 5Arms 或 10Arms

NEMA 34 标准法兰



二、双极保持扭矩 12.1Nm (1714oz-in)

双极相电流 10Arms 并联

5Arms 串联

转子惯量 2500g-cm2 (13.65oz-in2)

长度 150 毫米（5.91 英寸）

重量 5000g (176oz)

法兰 NEMA 34 86x86mm (3.39x3.39inches)

引线数： 8

全步距角 1.8°
