产品介绍



齿轮电机

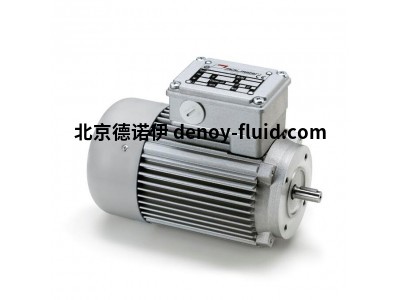

AM 三相异步电机

三相 2 或 4 极，完全封闭，外部通风。F级绕组。IP65 防护等级，符合 CEI EN 60529。功率为 9 至 270 W。版本 B5 – B14。

根据要求：电机配备电磁制动器，电压为 230 Vac，用字母 KA (AMKA) 标记或在 24 Vdc，用字母 KB (AMKB) 标记。



AM 单相异步电机

单相 2 极或 4 极，完全封闭，外部通风。单相模型上的热安全切断。F级绕组。IP65 防护等级，符合 CEI EN 60529。功率为 9 至 270 W。版本 B5 – B14。

根据要求：电机配备电磁制动器，电压为 230 Vac，用字母 KA (AMKA) 标记或在 24 Vdc，用字母 KB (AMKB) 标记。



AC系列 带齿轮的同轴齿轮电机

电机：异步单相或三相，2 极或 4 极，全封闭，外部通风。单相模型上的热安全切断。F级绕组。IP65 防护等级，符合 CEI EN 60529。

齿轮装置：带有压铸铝外壳。表面硬化和硬化齿轮副，轴在滚子轴承上旋转。用长寿命油润滑。密封圈由特殊橡胶制成，适用于高温。

15 种齿轮比 (i) 可用，从 7.4 到 441.9。额定扭矩 5 Nm。版本B3 或 B5。



ACC系列 带齿轮的同轴齿轮电机

电机：带永磁体的直流电，完全封闭，外部通风。F级绕组。24 Vcc 电源。吸收功率 60 W。IP65 防护等级，符合 CEI EN 60529。

齿轮装置：带有压铸铝外壳。表面硬化和硬化齿轮副，轴在滚子轴承上旋转。用长寿命油润滑。密封圈由特殊橡胶制成，适用于

高温。15 种齿轮比 (i) 可用，从 7.4 到 441.9。额定扭矩 5 Nm。版本 B3 或 B5。



ACCE系列 带行星减速齿轮的同轴减速电机

电机：带永磁体的直流电，完全封闭，外部通风。F级绕组。24 Vdc 电源。吸收功率 60 W。IP65 防护等级，符合 CEI EN 60529。

齿轮单元：第一级采用压铸铝外壳，第二级为钢制。表面硬化和硬化齿轮副，轴在滚子轴承上旋转。用长寿命油润滑。密封圈由特殊橡胶制成，

适用于高温。15 个齿轮比 (i) 可用，从 37 到 2209.5。额定扭矩 23.5 Nm。版本 B3 或 B5。



PAC系列 同轴齿轮电机

电机：直流永磁电机，全封闭电机，无外部通风。F级绕组。24 Vdc 电源。最大限度。输入功率 230 W。IP65 防护等级，符合 CEI EN 60529。

齿轮装置：带有压铸铝外壳。表面硬化和硬化齿轮副，轴在滚子轴承上旋转。用长寿命油润滑。密封圈由特殊橡胶制成，适用于高温。14 种

齿轮比 (i) 可用，从 6.48 到 372.8。额定扭矩 20 Nm。版本B3 或 B5。



BCE2000 12-24MP系列 行星减速蜗轮蜗杆电机

电机：带永磁体的直流电，封闭式。F级绕组。24 伏直流电源。吸收功率 60 W。IP65 防护等级，符合 CEI EN 60529。

齿轮单元：第一级减速带压铸铝壳，第二级行星减速带蜗杆和钢，带三个内部行星齿轮，比率i=5。中心距 20 毫米。CARO 青铜戒指，120÷160 HB 硬度。带磨削螺纹的硬化钢螺钉。

氟化聚合物 (FPM) 垫圈。用合成油 (EP) 润滑。6种减速比可选：50/75/125/225/300/400。最大额定扭矩为 15 Nm。制造 B3/14。



MCC系列 蜗轮电机

MP 电机：直流永磁，全封闭，外部通风。F级绕组。24 Vdc 电源。吸收功率 60 W。IP 65保护，符合 CEI EN 60529。

MP3N-MP4N 电机：直流永磁，全封闭，无外部通风。F级绝缘。12 或 24 Vdc 电源。吸收功率 230 W。IP65 防护等级，符合 CEI EN 60529。

齿轮单元：带有压铸铝外壳。中心距 26 毫米。带有磨削螺纹的硬化钢螺钉在滚珠和滚柱轴承上旋转。用特殊的长寿命油润滑。密封圈由特殊橡胶制成，适用于高温。

10 个齿轮比 (i) 可用，从 5 到 80。额定扭矩 9 Nm。版本 B3 或 B5。B5/S 左版本 – B5/D 右版本。



MCCE系列 蜗轮减速电机

行星减速的蜗轮蜗杆减速电机蜗轮减速电机加上最后的行星减速级。直流电机从 37 到 150 W，带有永磁体。中心距 26 毫米。

GEAR MP 电机 :带有永磁体的直流电，完全封闭，外部通风。F级绕组。24 Vdc 电源。吸收功率 60W。IP65防护等级，符合 CEI EN 60529。

MP3N-MP4N 电机：带永磁体的直流电，无外部通风的全封闭电机。F级绝缘。12 或 24 Vdc 电源。吸收功率 230 W。IP 65 保护，符合 CEI EN 60529。

齿轮单元：第一级减速带压铸铝壳，第二级行星带蜗杆和钢壳，带三个内部行星齿轮。CARO 青铜戒指，120÷160 HB 硬度。带有磨削螺纹的硬化钢螺钉在滚珠和滚柱轴承上旋转。

用特殊的长寿命油润滑。密封圈由特殊橡胶制成，适用于高温。9 种齿轮比 (i) 可用，从 37.5 到 400。额定扭矩 23.5 Nm。版本 B3 或 B5。B5/S 左版本 – B5/D 右版本。



PCC系列 蜗杆减速电机

带有永磁体的 75 至 150 W 直流电机。中心距 32 毫米。

电机：直流永磁，全封闭，无外部通风。F级绕组。24 Vdc 电源。吸收功率 230 W。IP65 防护等级，符合 CEI EN 60529

齿轮单元：带有压铸铝外壳。中心距 32 毫米。CARO 青铜环 120-160 HB 硬度。带有磨削螺纹的硬化钢螺钉在滚珠和滚柱轴承上旋转。用特殊的长寿命油润滑。密封圈由特殊橡胶制成，适用于高温。

10 个齿轮比 (i) 可用，从 5 到 100。额定扭矩 18 Nm。版本 B3 或 B5。B5/S 左版本 – B5/D 右版本。



PCE系列 蜗轮减速电机

蜗轮减速电机加上最终的行星减速级。单相和三相电机，功率从 44 到 270 W。中心距 32 mm。

电机：异步单相或三相 2 极或 4 极，全封闭外部通风。单相模型上的热安全切断。F级绕组。IP65 防护等级，符合 CEI EN 60529。

齿轮装置：第一级减速带压铸铝壳，第二级行星带蜗杆和钢壳，带三个内部行星齿轮。

CARO 青铜环 120-160 HB 硬度。带有磨削螺纹的硬化钢螺钉在滚珠和滚柱轴承上旋转。用特殊的长寿命油润滑。密封圈由特殊橡胶制成，适用于高温。

9 种齿轮比 (i) 可用，从 33.25 到 475。额定扭矩 90 Nm。版本 B3 或 B5。B5/S 左版本 – B5/D 右版本。
