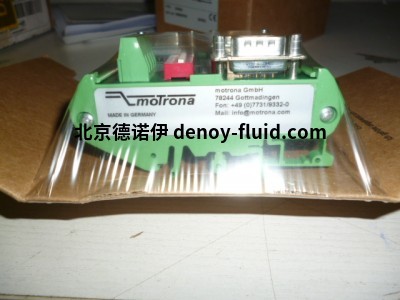

motrona无电位分离的增量编码器信号分配器 GV228

1、motrona产品分类： 2、motrona GV228：无电位分离的增量编码器信号分配器，8 路输出

motrona GV228 是一种快速、精确的脉冲分配器，具有一个脉冲输入和八个脉冲输出。

motrona信号分配器标配四路输出 (GV224) 和八路输出 (GV228)。

motrona该信号分配器系列的特点是模块化设计，可以通过总线连接器快速轻松地扩展输出。GV228/EV变体有两个扩展模块 EV224 和 EV228，带有四个或八个附加输出。

3、motrona无电位分离的增量编码器信号分配器GV228技术数据：

1 个脉冲输入，格式为 A、B、Z [HTL] 或 A、/A、B、/B、Z、/Z [RS422]

输入频率高达 500 kHz（HTL）或 1 MHz（RS422 / TTL）

8 个脉冲输出，格式对应于输入信号的格式，但每个输出的输出电平单独分配

BUS 接口可快速方便地扩展输出数量

电源 10 ... 30 VDC

信号延迟时间 160 ns

RS422 / TTL 的输入电平（差分电压 > 0.5 V），

HTL 差分输入电平（差分电压 > 2 V），

HTL 非对称输入电平低：0 ... 6 V，高：8 ... 40 V

TTL 输入电平（非对称）：LOW < 0.8 V，HIGH >2.0 V

用于安装在 35 mm 顶帽导轨上的紧凑型外壳（根据 EN 60715）

尺寸 W x H x D = 54 x 118 x 140 mm (2,13 x 4,65 x 5,51")
