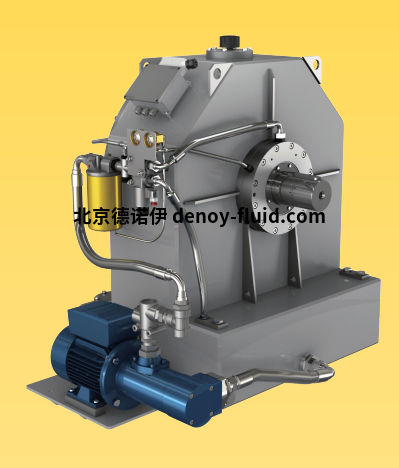

KPT是一种调速型液力偶合器，用于启动控制和调速驱动。

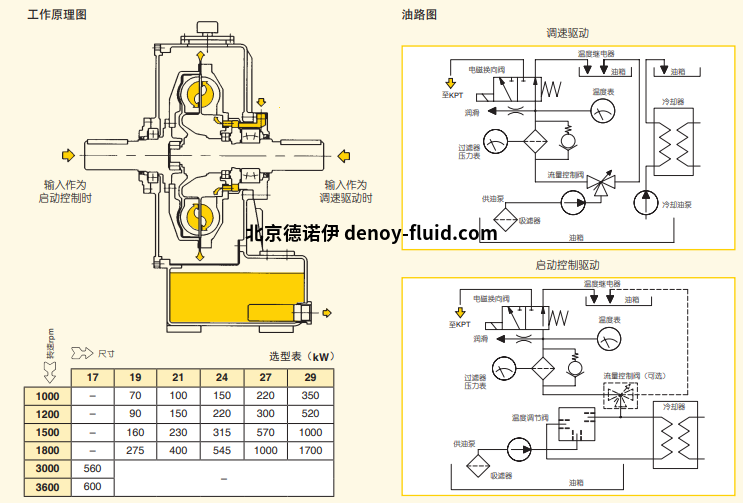

 KPT有一个外置供油泵和一个远程控制电磁换向阀。当电磁阀得 电时，供油泵向液力偶合器主循环圆充液；当电磁阀失电时，主 循环园中的油液通过液力偶合器外缘上的泄油塞快速泄油。 轴承通过液压油强制润滑。

 KPT通过电磁换向阀模块或流量控制阀（4~20mA电流信号）进行 控制，可实现精确启动控制和/或调速驱动。

 KPT作为启动控制装置时，功率可达1700kW；作为调速驱动装置 时，功率可达600kW。 输入和输出轴可以通过弹性或柔性联轴器与电动机或柴油机和被 驱动机械连接。 标准附件：供油电机油泵，带压力表和温度表的油过滤器，电磁 换向阀，油液温度和压力继电器，油位指示器，接线箱。 可选件：流量控制阀，水或风冷却器，快速释放阀，输出皮带轮， 柔性和弹性联轴器，万向接轴，就地控制柜。


特点

KPT调速型液力偶合器通过油液传递功率，可使原动机与负载脱 离，有以下优点：

 － 电动机空载启动

 － 负载可在低于电动机额定电流下平稳启动

 － 冲击和过载保护

－ 吸收和消除系统扭振

 － 高径向承载能力（KPTE)

 － 避免皮带打滑 － 远程控制

 － 点动驱动，负载定位

 － 主要附件如油液过滤器、供油泵、电磁换向阀等都外部安装， 维护简单易行

 － 无摩擦副传动，无磨损，使用寿命长

 － 精确的调速性能

 － 可按要求提供防爆型设计

 应用

启动控制：

 － 磨机，破碎机，碎木机，研磨机

 － 皮带输送机

 － 往复和离心泵，压缩机

 － 船用推进装置

 － 发电机

 － 离心风机，鼓风机

 － 搅拌机

 调速驱动：

 － 离心泵，压缩机

 － 离心风机，鼓风机

 － 磨机，皮带输送机（可实现验带速度）
