watt标准电机WAG 型号 B3整体系统电机

Watt 具有100Hz特性和全球电压的电机

WATT EUSAS®电机是来自Watt Drive以客户为导向的电机系统的高品质三相交流工业电机。EUSAS® 代表 EUrope - USA - ASia，意味着接线盒中的宽电压范围和简单的电压选择器使电机能够在全球几乎任何电源电压和频率下运行。



100 Hz 特性 - 双功率：

在变频器操作中，可以使用 87/100/120 Hz 电压/频率特性控制 WATT EUSAS® 电机 无需特殊绕组。因此，相同尺寸的电机可以输出高达两倍的功率而不会过载。



Watt 连接模式：

Watt Drive 优质电机使用 9 针接线端子，因此可以通过其宽范围绕组切换星形、三角形、双星形和双三角形。这样，电机仍然覆盖了全球大部分电源电压。 EUSAS®电机（包括框架尺寸为100）可在以下电压范围内运行：220-240V （D）、110-120V （DD）、380-420V （Y） 和 190-210V （YY）。从框架尺寸 112 开始，以下电压范围是可能的：380-420V （D）、190-210V （DD）、660-690V （Y） 和 330-365V （YY） 分别用于 50 和 60Hz。



整体式电机WAR

EUSAS®整体式电机是WATT电机系统的一部分。所有功能和优势都已实施并得到进一步发展。电机坚固耐用，符合行业的高要求，并且在短期内能够承受过大的负载。

电机配有加固悬架，并直接内置在减速机中，从而实现了非常短、紧凑的设计。

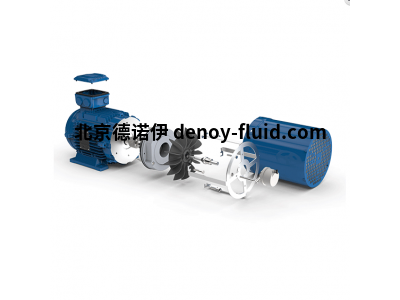

该标准配备制动端板作为 NDE 侧（非驱动端侧）。通过使用标准化电机模块（有关更多信息，请参见“电机系统”），可以快速、经济地实施客户特定的解决方案。



技术数据

可能的极数：

2 极、4 极、6 极



IEC尺寸：63 - 250

性能区域 2 极：0.18 - 55kW

性能区域 4 极：0.12 - 55kW

性能区域 6 极：0.09 - 55kW

---------------------------

IEC标准电机WAG

WATT 标准电机符合以下IEC标准：



WAG 型号 B3 - （IEC - 标准 72-1 DIN 42673）



WAF 型号 B5 - （IEC - 标准 72-2 DIN 42677）



WAC 型号 B14 - （IEC - 标准 72-2 DIN 42677）



电机系统中的选项也可用于WATT 标准电机。



技术数据

可能的极数：

2 极、4 极、6 极



IEC尺寸：63 - 315

性能区域 2 极：0.18 - 200kW

性能区域 4 极：0.12 - 200kW

性能区域 6 极：0.09 - 132kW



EUSAS® 系统电机一览：



宽范围绕组，从 3x190V 到 3x690V，50/60 Hz，带 9 个端子

与电压高达 460 V （87/100/120 Hz） 的变频器配合使用

可切换电压（D、Y、DD、YY）

高效率符合 IE2、IE3 标准

重量轻

耐热带绝缘系统

工作温度 -20°C 至 +40°C

带有 50/60 Hz 数据的铭牌

热保护：双金属开关和PTC热敏电阻

WAR 型加强型轴承

转子轴用于安装编码器、转速表、逆止器等。

防护等级 IP55

绝缘等级 F

外壳材料：铝（最大框架尺寸 200）、灰口铸铁（框架尺寸 225 至 315）
