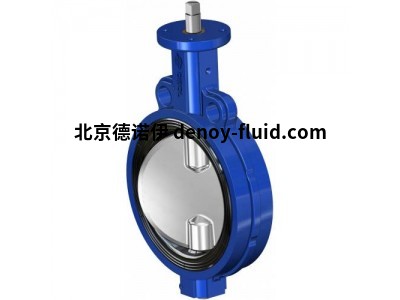

意大利OMAL Item 376蝶阀L376XN69

意大利OMAL Item 376蝶阀L376XN69

陈华丽 QQ：2351635597   手机：18519260275 电话：010-64714988-172 传真：010-84786709-667 邮件：sales65@handelsen.cn

应用

我们产品的力量，其工业应用

OMAL为工业应用提供的产品，如食品、化工和制药行业、电力和能源、船舶等。

工业

OMAL的气动执行器和阀门可以适应加工行业的许多应用，从蒸汽应用，技术气体发生器，陶瓷和玻璃生产，纺织和各种其他类型的工厂。

我们的技术和专业性主要体现于定制产品，服务和道德价值观中，这能持续保证我们经营市场的产品质量和销售成果，其中包括：化学和制药，工业，电力和能源以及航海业等。

OMAL在设计及制造阀门和执行器时，既期优化和增强生产设施的表现。这一使命是公司从设计到产品于设施内安装的各个阶段所遵循的方针。

特性

常规参数：

OMAL精心研究并制造的蝶阀分为Wafer和Lug系列，尺寸介于DN40~DN600之间（Lug DN300），可应对各工业领域中的绝大多数应用需求。

- 满足UNI EN593的常规要求

- 满足EN558-20系列的标准化阀轴

- 密封件满足EN 12266-1等级A的规定，压差可达16bar。

- 借助硫化工艺使弹性体覆盖在硬质支撑环上形成的半刚性整体密封件。

- 密封件的几何构造能够更佳地贴合阀体，且法兰密封件无需额外增加元件。法兰的紧固度不会影响阀门的驱动扭矩和运行状态。

- 蝶阀的边缘抛光处理可以增强密封性，降低操纵扭矩的同时显著降低密封件的磨损。

- 阀轴引导套。

- 阀轴-蝶板之间的接合采用无紧固件（螺栓、螺钉、销钉等）的双轴连接，可减少磨损和破损风险。

- 此外，这一结构亦简化了拆解维护或清洁的流程。

- 阀门颈采用EN ISO5211标准化方案，可连接任意类型的驱动装置（气动、电动和手动等）

- 所有组件均经过合理适配，确保阀门可以兼容工业处理过程中使用的流体。

《产品目录》中所列示的产品数据和参数可能因后续的技术优化而发生改变，恕不另行告知且不受到供应合同的约束



标准配置：

• 标准法兰接埠：

PN10 - PN16 - ANSI150：DN40至DN300。

PN10：DN350至DN600

• 满足UNI EN593标准的常规要求

• EN 558-20系列标准化面到面尺寸

• ISO 5211标准化阀门端头（DN40-DN300）

• 密封性符合EN 12266-1等级A

• 其他组合需选装。

• 装配不同密封件下的使用温度：

EPDM：-25℃~+135℃~；

NBR：-23℃~+82℃~；

FKM：-10℃~+190℃（DN40-DN300）；

PTFE（EPDM基底）：-25℃~+135℃（DN40-DN300）。

• 法兰间使用压力：

PN 16 bar：DN40~DN300

PN 10 bar：DN350~DN600

• 环氧树脂涂层厚度：160~200μmRAL：5015。



选装配置：

• 装配特殊材质密封件下的使用温度：

硅料：-25℃~+160℃~；

NBR CARBOX：-10℃~+82℃~；

食品类流体专用的白色NBR：-23℃~+82℃；

HNBR：-20℃~+120℃

• 其他应用领域敬请咨询我司的销售部门。



认证：

• 符合欧盟《2014/68/UE》加压装置条例。

• 可燃性气体（V376）DVGW认证。

• RINA认证。

• 适用于自来水和食品类流体（V376），满足意大利共和国《第174号部级法令》的合规声明。

• 可选装符合欧盟《2014/34/UE》ATEX防爆条例的型号。

• 可选装ATEX认证型号  (不适用配PTFE密封件的阀门).
