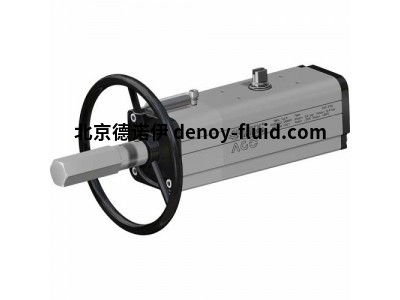

意大利OMAL SR单气动手轮执行器
| 陈华丽 QQ：2351635597 手机：18519260275 电话：010-64714988-172 传真：010-84786709-667 邮件：sales65@handelsen.cn |
 |
 |
AGO HANDWHEEL - SR单气动带侧装一体化手轮执行器
技术参数
扭矩介于30Nm~1920Nm之间。
法兰接口标准：EN ISO 5211
F05 - F07 - F10 - F12 - F14 - F16
符合15714-3标准
旋转角度：92°(-1°，+91°)
起动扭矩：返回时的起动扭矩仅取决于弹簧的运动，与供应压力无关。弹簧调教共有4种不同类型；具体请参见表格。
弹簧顺时针旋转时，实现自动关闭。
对于任意一台执行器，SR后的数字即对应于压力为5.6bar时的起动扭矩(Nm)。
ATEX认证型号符合欧盟《2014/34/UE》ATEX防爆条例。*ATEX型号的代码末尾处添加“YX”
运行条件
温度：-20℃~+80℃。（特殊型号：高温=-20℃~+150℃；低温=-50℃~+60℃）
额定压力：5.6bar；作业压力：8.4bar。
流体源：无需润滑且经过滤的压缩空气。
需要润滑时，请使用与NBR材质相兼容的油料。
如有需要，我司制造的1/4转气动执行器可加装手动操纵装置。
单效和双效型号均可集成这一装置。
为了使系统良好运行并保持装置的机械完整，使用手动操纵装置执行任何操作之前，必须检查并确保气动执行器的压缩气体供应已断开。
手动操纵装置可直接作用于气动执行器的主要机械传动组件，操纵手轮的扭矩符合EN 12570标准，输出扭矩值等于执行器的标定扭矩值。
SRNV0030401S
SRNV0030402S
SRNV0053401S
SRNV0060401S
SRNV0090401S
SRNV0120401S
SRNV0180401S
SRNV0240401S
SRNV0360401S
SRNV0480401S
SRNV0480402S
SRNV0720401S
SRNV0720402S
SRNV0960401S
SRNV0960402S
SRNV1920E1608A
