RINGFEDER 弹性体钳口联轴器 GWE系列 无间隙地传递所需的扭矩



RINGFEDER动力传动是驱动和阻尼技术利基市场的国际市场领导者。我们开发、制造和供应卓越的轴毂连接、阻尼部件、联轴器、制动系统和轴承座，以满足全球各种技术领域的最高功能和耐用性要求。

我们不仅始终以 100 多年的经验和专业知识为基础，为雄心勃勃的客户提供专业建议，而且还与他们一起实现基于需求的、以应用为导向的解决方案，保证安全、无故障和经济的机器和工厂运行——我们的目标是成为性能合作伙伴。

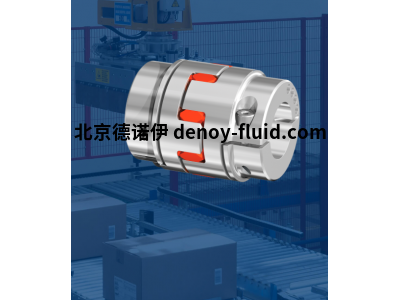

弹性体钳口联轴器 GWE

无间隙、减振、电气隔离和轴向插拔：RINGFEDER GWE系列（原为GERWAH GWE）的高精度和可靠工作的弹性体爪式联轴器在高加速过程中的高定位精度需要对发生的振动进行出色的阻尼或首选可插拔联轴器解决方案的应用中特别令人信服。典型的应用领域包括测量、精密和进给驱动、磨削、车削和铣削主轴、木材和金属加工机以及传输和输送技术、包装机、机器人、线性技术和测试台。RINGFEDER GWE系列弹性体联轴器的核心是弹性体环，具有不同的肖氏硬度，位于两个联轴器轮毂之间。它无间隙地传递所需的扭矩，有效补偿角度、径向和轴向轴不对中，并确保整个传动系的振动优化运行行为。对我们的伺服刀片联轴器的要求与其使用领域一样复杂和通用 - 我们与您一起开发并实现最适合您应用的解决方案。®®®



弹性体钳口联轴器 GWE



型号；

GWE 5102

GWE 5103.1

GWE 5104

GWE 5106

GWE 5112

GWE 5113

GWE 5117

GWE Z5104.1

GWE Z5106.1



GWE 5102

带径向夹紧螺钉的微型型，可降低传递扭矩



9 种尺寸

孔径 d： 2-48 mm

外径 D： 10-80 mm

总长度 L： 15-114 mm

腐烂。速度n.max： 5，900-47，500 1/分钟

扭矩 T： 0.5-190 Nm



GWE 5103.1

微型型，带扩展的单缝夹紧轮

毂



3 种尺寸

孔径 d： 2-11 mm

外径 D： 10-20 mm

总长度 L： 15-30 mm

腐烂。速度n.max： 19，000-38，000 1/分钟

扭矩 T： 0.5-3 Nm



GWE 5104

通用型双缝夹紧轮

毂



10 种尺寸

孔径 d： 5-95 mm

外径 D： 30-160 mm

总长度 L： 35-210 mm

腐烂。速度n.max： 2，350-13，000 1/分钟

扭矩T： 4.8-1，920 Nm



GWE 5106

带夹紧轮毂的类型，采用分体式设计，可简化安装





10 种尺寸

孔径 d： 5-95 mm

外径 D： 30-160 mm

总长度 L： 35-210 mm

腐烂。速度n.max： 2，350-13，000 1/分钟

扭矩T： 3.7-1，920 Nm



GWE 5112

带钢制外锥的类型，理想地达到最高转速



7 种尺寸

孔径 d： 6-55 mm

外径 D： 32-105 mm

总长度 L： 50-140 mm

腐烂。速度n.max： 7，200-25，400 1/分钟

扭矩 T： 3.6-525 Nm



GWE 5113

具有出色同心度和阻尼特性的高度紧凑型



7 种尺寸

孔径 d： 4-56 mm

外径 D： 24.5-94.5 毫米

总长度 L： 32-102 mm

腐烂。速度n.max： 4，000-15，000 1/分钟

扭矩 T： 3-560 Nm



GWE Z5104.1

带夹紧轮毂和线轴的类型，用于更大的轴距离



7 种尺寸

孔径 d： 5-60 mm

外径 D： 30-105 mm

联轴器长度L1： 35-140 毫米

线轴长度 L3： 80-2，000 毫米

扭矩 T： 4.8-525 Nm



GWE Z5106.1

带线轴的类型以及分体式轮毂设计的夹紧轮毂



7 种尺寸

孔径 d： 5-60 mm

外径 D： 30-105 mm

联轴器长度L1： 35-140 毫米

线轴长度 L3： 85-3，000 毫米

扭矩 T： 3.7-525 Nm



RINGFEDER 弹性体钳口联轴器 GWE系列 无间隙地传递所需的扭矩
