德国Kirchner und Tochter DDM-DS11 Gi差压流量计

陈华丽 QQ：2351635597   手机：18519260275 电话：010-64714988-172 传真：010-84786709-667 邮件：sales65@handelsen.cn

Kirchner und Tochter DDM-DS11 计量孔测量和监测液体的流速。

该装置根据压差原理工作。

在孔口处，会出现压降差，压降与通过管道的体积流量成正比。

用户将孔口安装在法兰之间或使用 Rp 管接头安装到导管中。畅通无阻的直管长度必须在安装位置之前为 6 DN，在安装位置之后为 4 DN。

Kirchner und Tochter DS11 压力表包含坚固且简单的隔膜系统。压差在膜片上产生一个单向力，使隔膜系统向着量程弹簧移动。安装在中央的挺杆将隔膜系统的运动传递给指示器运动和微动开关的启动元件。由于机械功能，不需要外部电源。DDM-DS11 的应用是工程和过程技术，例如监测工厂中的冷却剂流。

显示压力表可配备一个或两个微动开关。

Kirchner und Tochter DDM-DS11差压流量计带差压表 DS11

可选择至多两个微动开关

法兰之间安装符合 DIN EN 1092-1，内螺纹和外螺纹符合 DIN EN ISO 228 或带管接头符合 ISO 7-1

一台设备适用于所有安装情况和流向

适用于液体和气体

无活动部件，无磨损

校准标准测量范围或根据客户规格

测光范围 1:6

精度 5% 满量程

类型系列

Kirchner und Tochter DDM-DS11带指示器的测量孔板DS11

Kirchner und Tochter DDM-DS11 DN中间法兰组件的测量孔板

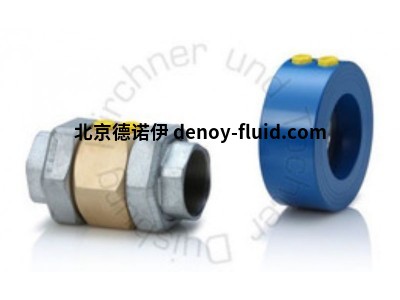

Kirchner und Tochter DDM-DS11 Rp管接头测量孔板

Kirchner und Tochter DDM-DS11 Gi带内螺纹的测量孔板

Kirchner und Tochter DDM-DS11 Ga外螺纹测量孔板

Kirchner und Tochter DDM-DS11--MS1，带一个微型开关

Kirchner und Tochter DDM-DS11--MS2，带两个微动开关

技术数据

测量原理孔口压差测量

烫发。环境温度-10+70摄氏度

烫发。介质温度*

标准-10…+70摄氏度

高130°C（绝缘线路）

可选择高于130°C的HT型

显示单元机械差压测量单元

PN 10/PN 16法兰的中间法兰（DN），符合DIN EN1092-1形状A和B管接头（Rp）

由两部分组成的管件：插入件带有圆柱形内螺纹acc。符合DIN EN 10226-1（ISO 7-1）

外螺纹（Ga）气缸外螺纹符合DIN EN ISO 228

内螺纹（Gi）气缸内螺纹符合DIN EN ISO 228

差压和耐压

液体压差250毫巴1）

气体压差200毫巴1）

液体的压力损失约为。30 ... 差压的60%2）

气体的压力损失约为。30 ... 差压的60%2）

耐压PN 16

仪表技术数据

测量原理孔口压差

烫发。环境温度-10+70摄氏度

烫发。介质温度*-10+70摄氏度

防护等级IP54，符合DIN EN 60529

测量精度±2,5%FS

材料

DDM-DS11 DN

环S355，可选1.4571

腐蚀防护

腐蚀等级

环氧粉末涂料，

交通蓝（RAL 5017）光泽

C3级

孔口1.4571

DDM-DS11印尼盾、吉盾、镓盾

管接头（仅Rp）可锻铸铁，镀锌

孔板和黄铜环

垫片NBR

节流孔和指示器之间的连接

直螺纹接头¼“镀镍黄铜或不锈钢

螺纹接头G¼“直径。B.2 8镀镍黄铜或不锈钢

切割环、联管螺母镀锌钢或不锈钢

钢密封镀锌钢，带NBR垫圈

指示器DS11

压力室铝GkAlSi12（Cu）

HART-COAT表面保护

测量隔膜NBR

聚碳酸酯表盘盖
