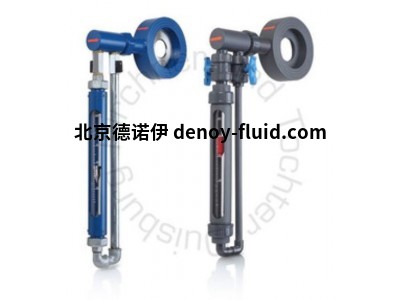

德国Kirchner und Tochter DDW-DS31-Rp差压流量计

陈华丽 QQ：2351635597   手机：18519260275 电话：010-64714988-172 传真：010-84786709-667 邮件：sales65@handelsen.cn

Kirchner und Tochter DDW-DS31流量监测仪用于监测水、油和中性液体的流量。

该装置根据压差原理工作。孔口处的压差与通过管道的体积流量的平方成正比。用户将孔口安装在法兰之间或使用 Rp 管接头安装到导管中。畅通无阻的直管长度必须在安装位置之前为 6 DN，在安装位置之后为 4 DN。

DS31 流量监测器包含坚固且简单的隔膜系统。压差在膜片上产生一个单向力，使隔膜系统向着量程弹簧移动。产生的位移会激活微动开关。用户通过手轮在流量范围的 30 – 100% 范围内就地设置开关。

Kirchner und Tochter  DDW-DS31

紧凑型设计

操作简单

根据

DIN EN 1092-1在法兰之间安装

符合

DIN EN ISO 228 的内螺纹和外螺纹

管接头符合 DIN EN 10226-1

(ISO 7-1)

监控跨度1:3

微动开关（常开）

高过载承受能力

Kirchner und Tochter 类型系列

Kirchner und Tochter DDW-DS31-Rp流量监测器，带管接头

Kirchner und Tochter DDW-DS31-Gi内螺纹流量监测器

Kirchner und Tochter DDW-DS31-Ga外螺纹流量监测器

Kirchner und Tochter DDW-DS31-DN流量监测器，用于安装在法兰之间

技术数据

可读设置范围30-100

监测跨度1:3

烫发。工艺温度0…+80°C/100°C*）

烫发。环境温度0…+80°C

工作压力16巴

压差600毫巴

再现性3%FS

Qmax时滞后5%，Qmin时滞后10%

符合DIN EN1092-1的PN 10/PN 16法兰的中间法兰（DN）

A型和B型管接头（Rp）

两件式管件：带圆柱形内螺纹的插入件

符合DIN EN 10226-1（ISO 7-1）

外螺纹（Ga）气缸外螺纹符合DIN EN ISO 228

内螺纹（Gi）气缸内螺纹符合DIN EN ISO 228
